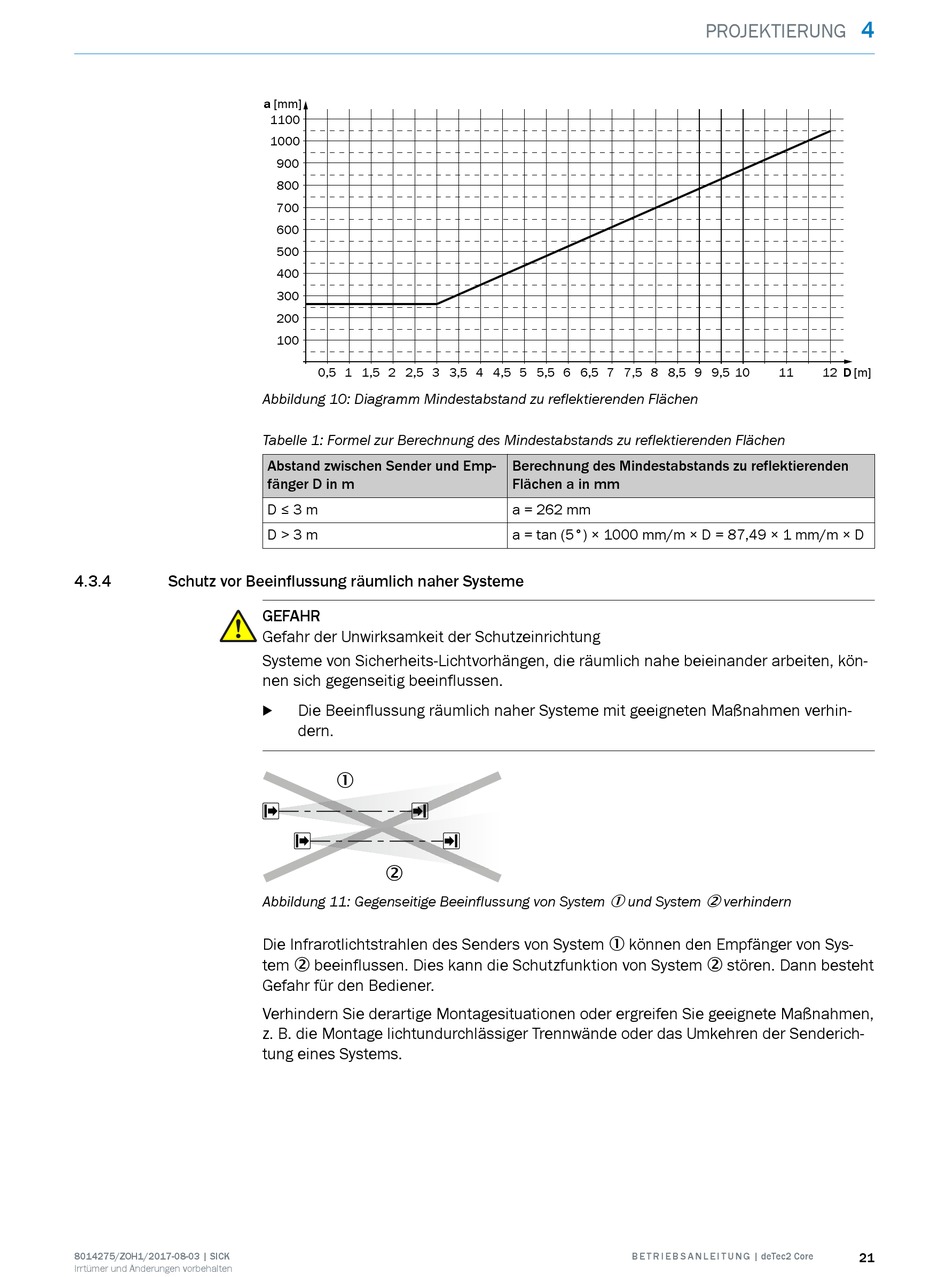

4.3.4 Schutz vor Beeinflussung räumlich naher Systeme
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
a [mm]
1100
1000
900
800
700
600
500
400
300
200
100
0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5 9 9,5 10
Abbildung 10: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 1: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen
Abstand zwischen Sender und Emp‐
fänger D in m
D ≤ 3 m
D > 3 m
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Systeme von Sicherheits-Lichtvorhängen, die räumlich nahe beieinander arbeiten, kön‐
nen sich gegenseitig beeinflussen.
Die Beeinflussung räumlich naher Systeme mit geeigneten Maßnahmen verhin‐
b
dern.
1
2
Abbildung 11: Gegenseitige Beeinflussung von System
Die Infrarotlichtstrahlen des Senders von System 1 können den Empfänger von Sys‐
tem 2 beeinflussen. Dies kann die Schutzfunktion von System 2 stören. Dann besteht
Gefahr für den Bediener.
Verhindern Sie derartige Montagesituationen oder ergreifen Sie geeignete Maßnahmen,
z. B. die Montage lichtundurchlässiger Trennwände oder das Umkehren der Senderich‐
tung eines Systems.
Berechnung des Mindestabstands zu reflektierenden
Flächen a in mm
a = 262 mm
a = tan (5°) × 1000 mm/m × D = 87,49 × 1 mm/m × D
1 und System 2 verhindern
B E T R I E B S A N L E I T U N G | deTec2 Core
4
PROJEKTIERUNG
11 12 D [m]
