• Die Ausgangssignale OSSD1 und OSSD2 dürfen nicht miteinander verbunden wer‐
den
• In der Maschinensteuerung müssen die Signale der beiden OSSDs getrennt vonei‐
nander verarbeitet werden

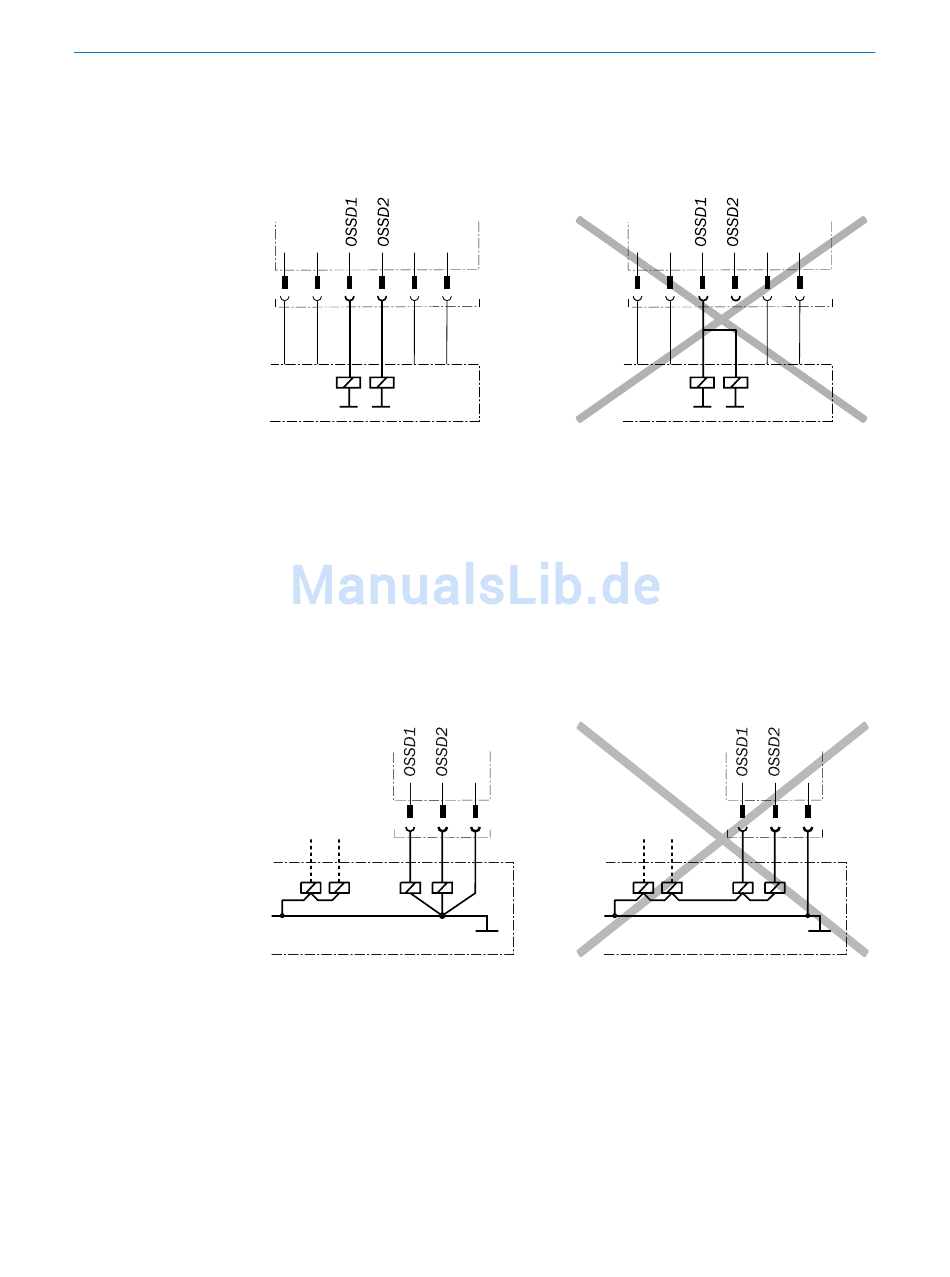

Abbildung 13: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
• Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt
•
Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen,
die auch dann schalten, wenn sie mit negativer Spannung angesteuert werden
(z. B. elektromechanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Las‐
ten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 14: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
