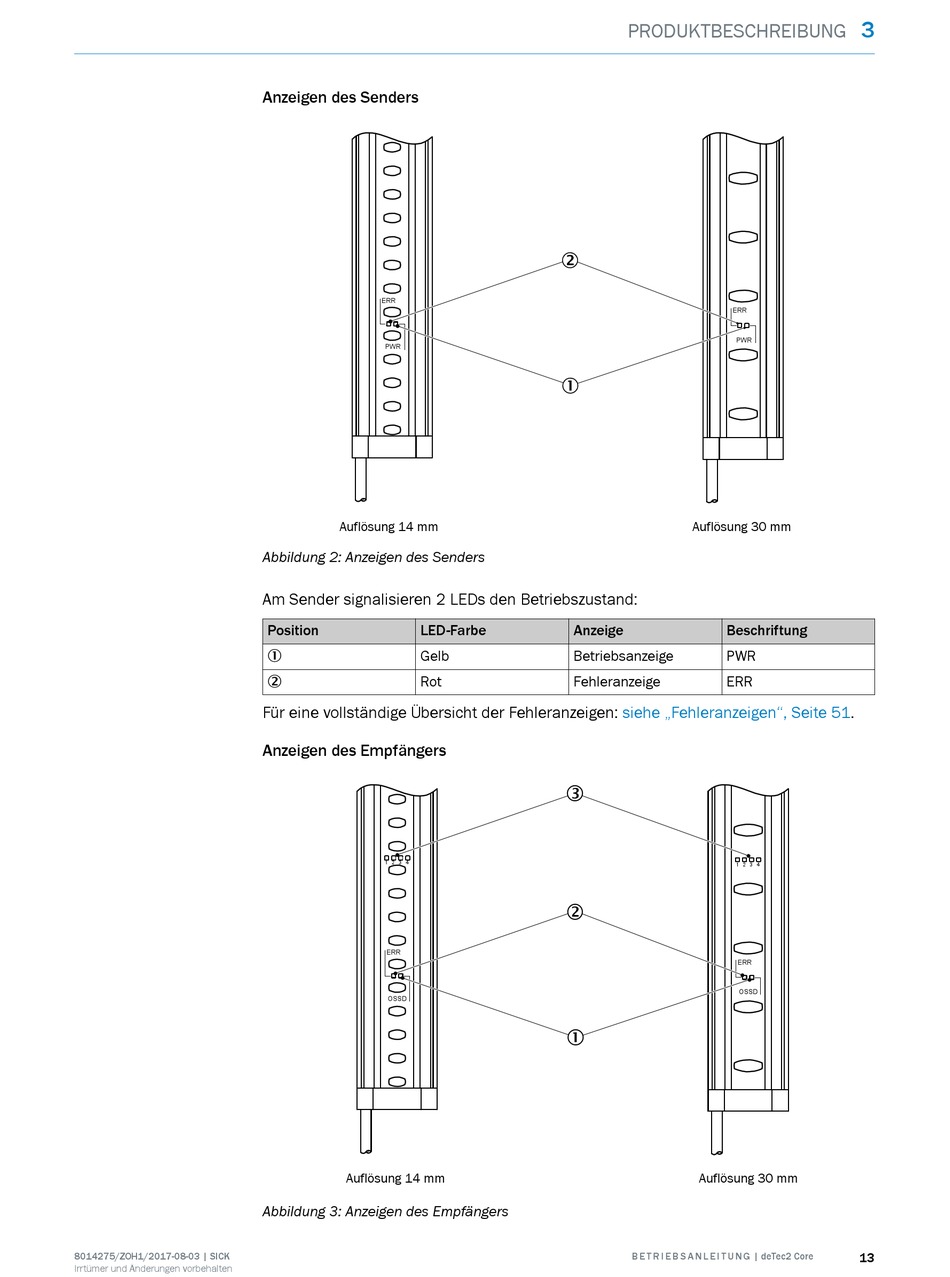

Anzeigen des Senders

ERR
PWR
Auflösung 14 mm
Abbildung 2: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position LED-Farbe
Gelb
1
Rot
2
Für eine vollständige Übersicht der Fehleranzeigen:
Anzeigen des Empfängers
1 2 3 4
ERR
OSSD
Auflösung 14 mm
Abbildung 3: Anzeigen des Empfängers
PRODUKTBESCHREIBUNG
ERR
PWR
Auflösung 30 mm
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
siehe „Fehleranzeigen", Seite
3
1 2 3 4
2
ERR
OSSD
1
Auflösung 30 mm
