5.3.3

Austauschhalterung montieren

8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
Vorgehensweise
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorne in
die FlexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.

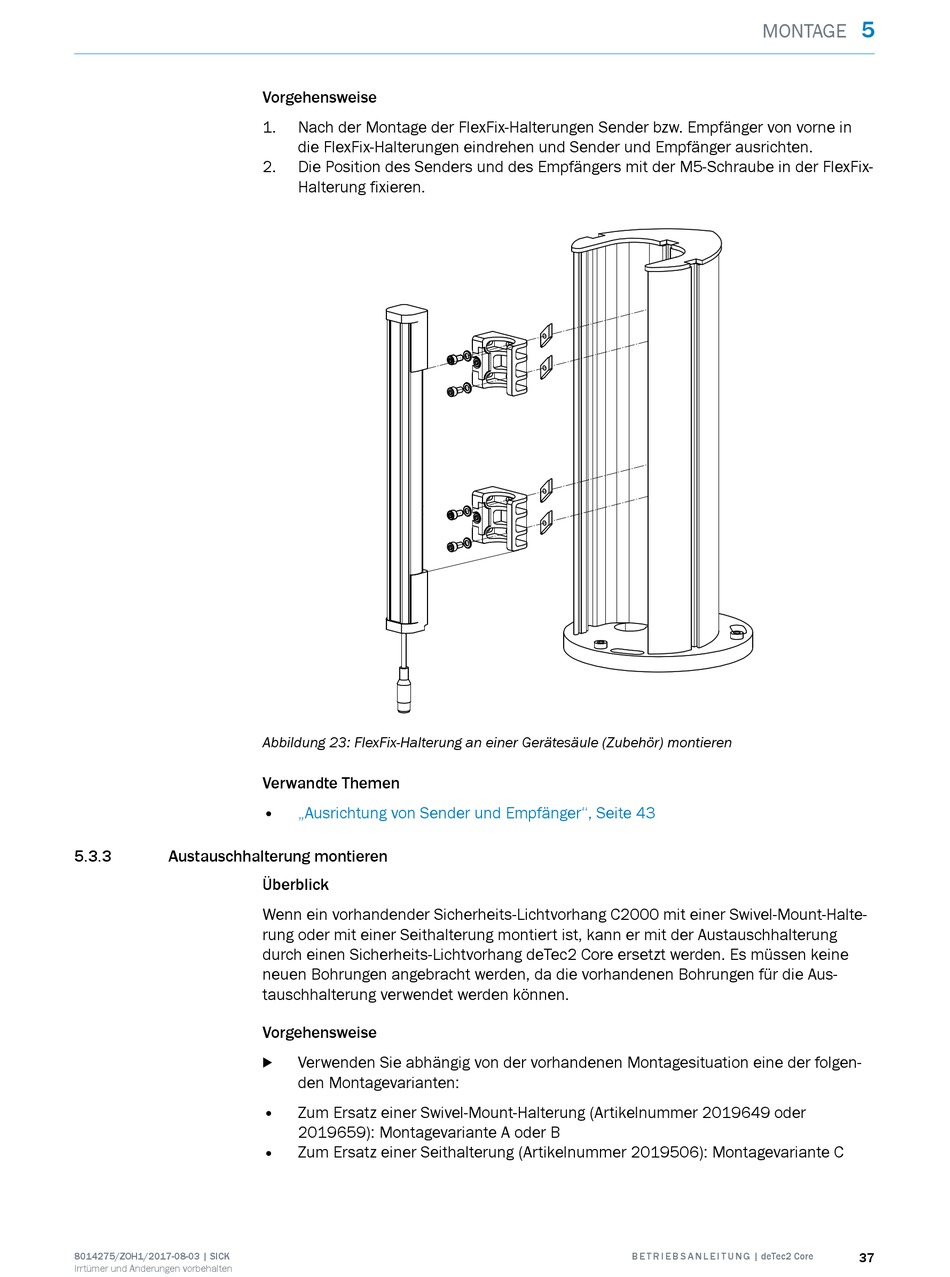

Abbildung 23: FlexFix-Halterung an einer Gerätesäule (Zubehör) montieren
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 43
Überblick
Wenn ein vorhandender Sicherheits-Lichtvorhang C2000 mit einer Swivel-Mount-Halte‐
rung oder mit einer Seithalterung montiert ist, kann er mit der Austauschhalterung
durch einen Sicherheits-Lichtvorhang deTec2 Core ersetzt werden. Es müssen keine
neuen Bohrungen angebracht werden, da die vorhandenen Bohrungen für die Aus‐
tauschhalterung verwendet werden können.
Vorgehensweise
Verwenden Sie abhängig von der vorhandenen Montagesituation eine der folgen‐
b
den Montagevarianten:
• Zum Ersatz einer Swivel-Mount-Halterung (Artikelnummer 2019649 oder
2019659): Montagevariante A oder B
• Zum Ersatz einer Seithalterung (Artikelnummer 2019506): Montagevariante C
MONTAGE
