Die zwei Montageflächen für die Halterungen des Senders bzw. des Empfängers müs‐
sen parallel sein und in einer Ebene liegen.
Wichtige Hinweise
HINWEIS
Bei der Montage der QuickFix-Halterung ist Folgendes zu beachten:
• Die Länge der M5-Schraube ist so zu wählen, dass keine Verletzungsgefahr durch
einen Überstand entsteht
• Bei der Wahl der Schraubenlänge die Wandstärke und die Senkschraubentiefe der
QuickFix-Halterung berücksichtigen,
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
QuickFix-Halterung an einem Maschinen- oder Profilrahmen montieren
Tabelle 2: Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich.
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich.
1

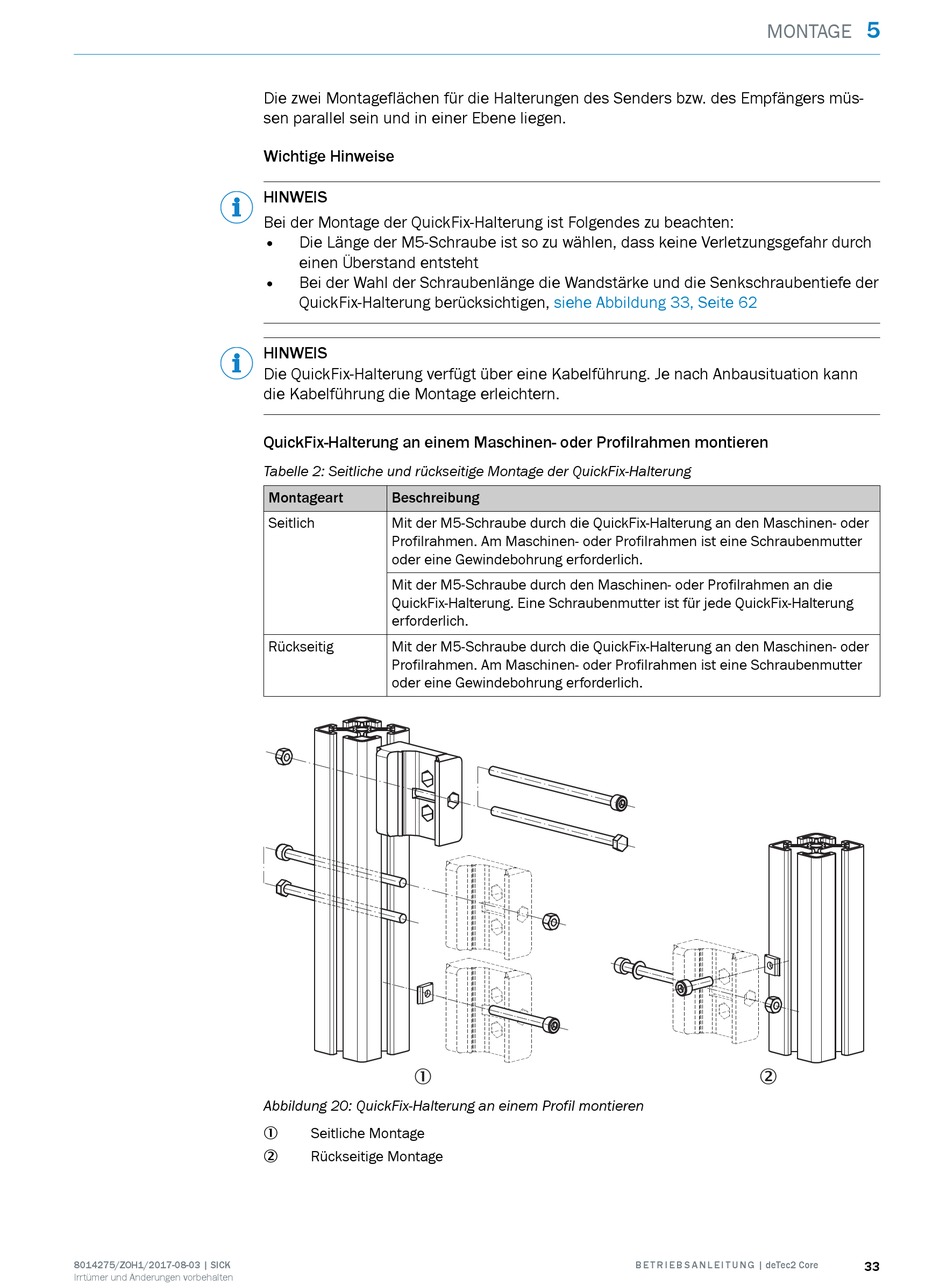

Abbildung 20: QuickFix-Halterung an einem Profil montieren
Seitliche Montage
1
Rückseitige Montage
2
siehe Abbildung 33, Seite 62
