6.2

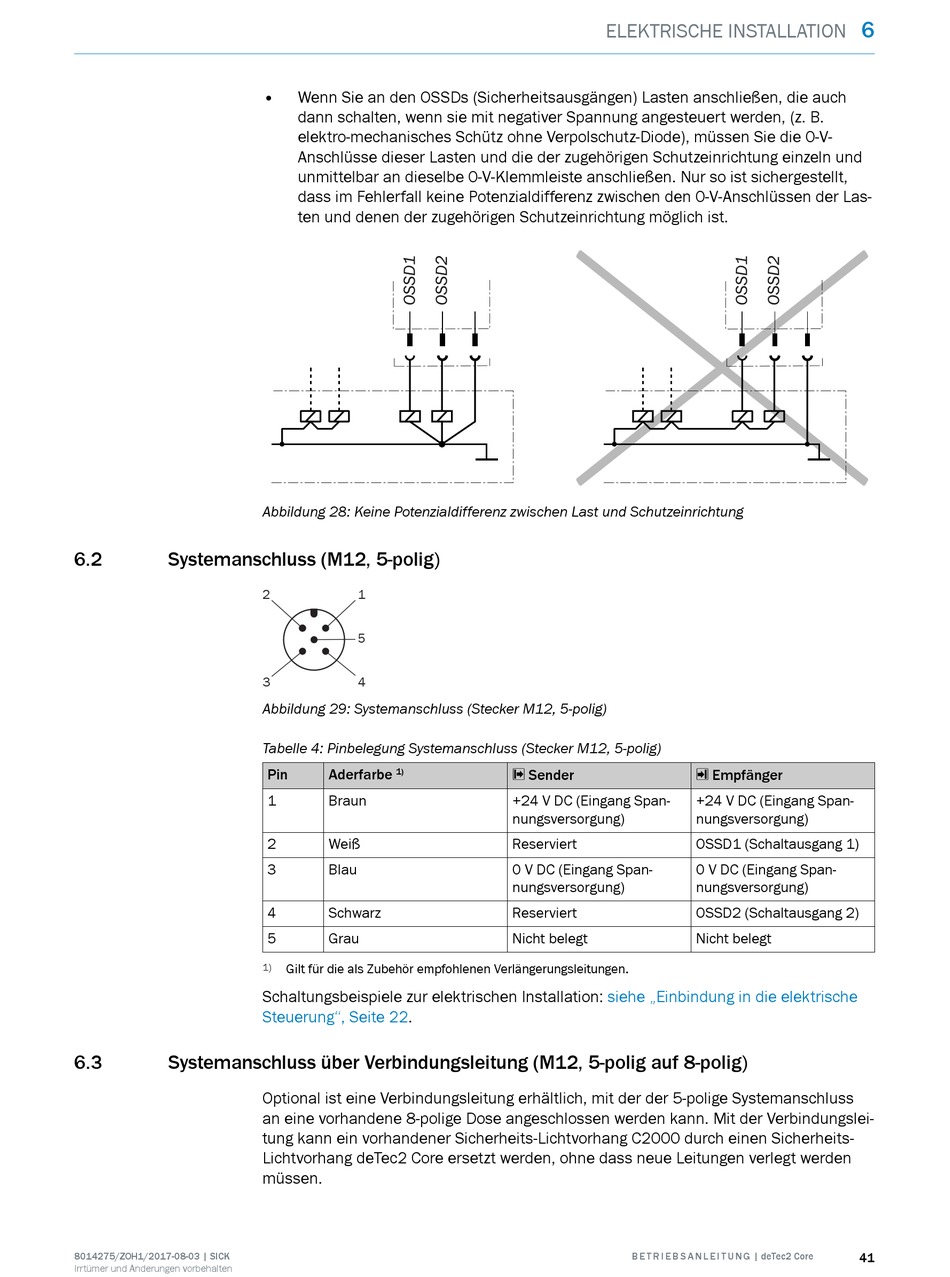

Systemanschluss (M12, 5-polig)
6.3
Systemanschluss über Verbindungsleitung (M12, 5-polig auf 8-polig)
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
•
Wenn Sie an den OSSDs (Sicherheitsausgängen) Lasten anschließen, die auch
dann schalten, wenn sie mit negativer Spannung angesteuert werden, (z. B.
elektro-mechanisches Schütz ohne Verpolschutz-Diode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der Las‐
ten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 28: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
2
1
5
3
4
Abbildung 29: Systemanschluss (Stecker M12, 5-polig)
Tabelle 4: Pinbelegung Systemanschluss (Stecker M12, 5-polig)
Pin
Aderfarbe
1)
1
Braun
2
Weiß
3
Blau
4
Schwarz
5
Grau
1)
Gilt für die als Zubehör empfohlenen Verlängerungsleitungen.
Schaltungsbeispiele zur elektrischen Installation:
Steuerung", Seite
22.
Optional ist eine Verbindungsleitung erhältlich, mit der der 5-polige Systemanschluss
an eine vorhandene 8-polige Dose angeschlossen werden kann. Mit der Verbindungslei‐
tung kann ein vorhandener Sicherheits-Lichtvorhang C2000 durch einen Sicherheits-
Lichtvorhang deTec2 Core ersetzt werden, ohne dass neue Leitungen verlegt werden
müssen.
ELEKTRISCHE INSTALLATION
s Sender
+24 V DC (Eingang Span‐
nungsversorgung)
Reserviert
0 V DC (Eingang Span‐
nungsversorgung)
Reserviert
Nicht belegt
siehe „Einbindung in die elektrische
B E T R I E B S A N L E I T U N G | deTec2 Core
6
r Empfänger
+24 V DC (Eingang Span‐
nungsversorgung)
OSSD1 (Schaltausgang 1)
0 V DC (Eingang Span‐
nungsversorgung)
OSSD2 (Schaltausgang 2)
Nicht belegt
41
