Schaltungsbeispiel an UE48-2OS mit Wiederanlaufsperre und Schützkontrolle
24 VDC
1
+24V
2
n.c.
3
GND
4
n.c.
5
n.c.
0 VDC

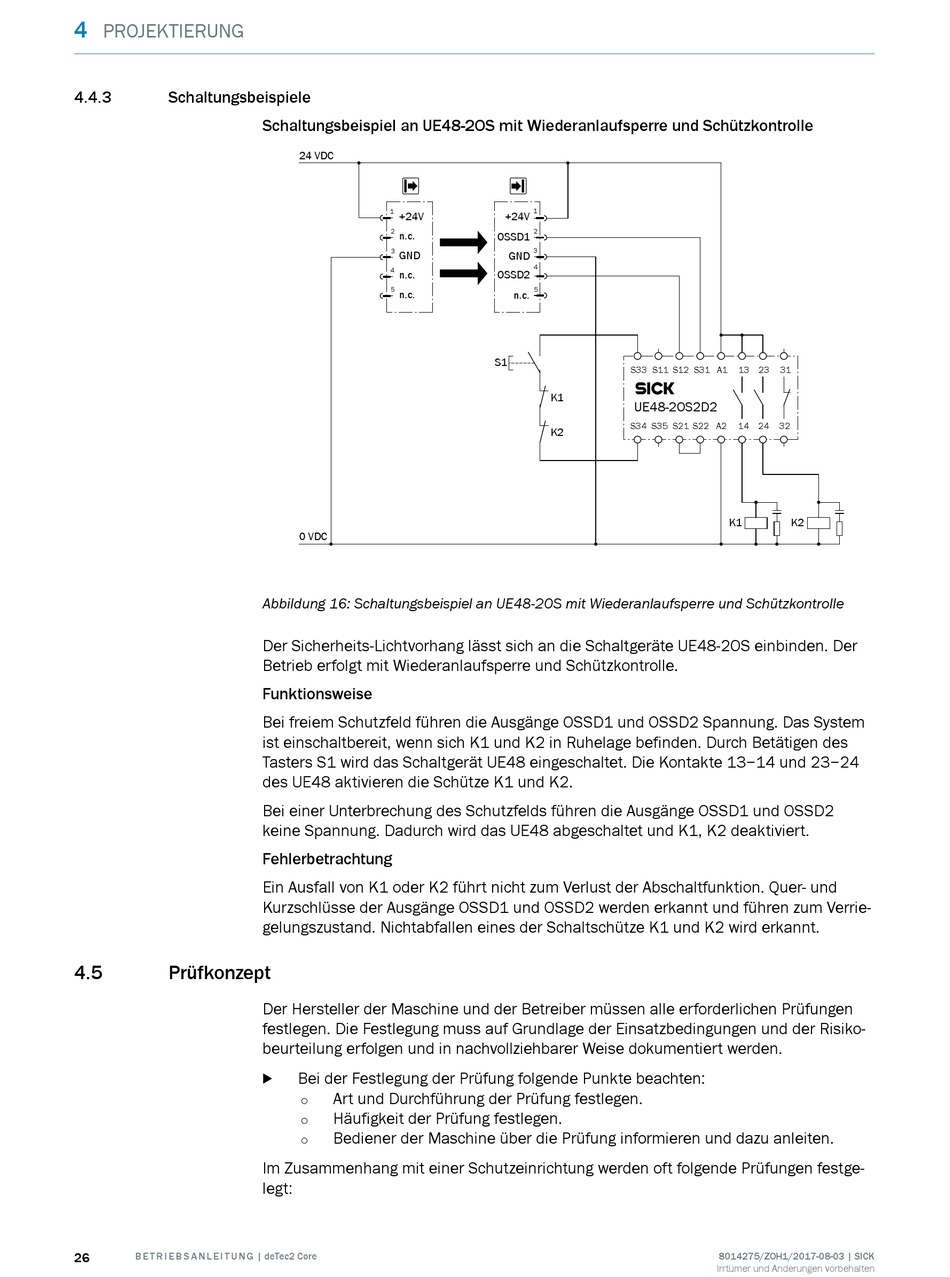

Abbildung 16: Schaltungsbeispiel an UE48-2OS mit Wiederanlaufsperre und Schützkontrolle
Der Sicherheits-Lichtvorhang lässt sich an die Schaltgeräte UE48-2OS einbinden. Der
Betrieb erfolgt mit Wiederanlaufsperre und Schützkontrolle.
Funktionsweise
Bei freiem Schutzfeld führen die Ausgänge OSSD1 und OSSD2 Spannung. Das System
ist einschaltbereit, wenn sich K1 und K2 in Ruhelage befinden. Durch Betätigen des
Tasters S1 wird das Schaltgerät UE48 eingeschaltet. Die Kontakte 13−14 und 23−24
des UE48 aktivieren die Schütze K1 und K2.
Bei einer Unterbrechung des Schutzfelds führen die Ausgänge OSSD1 und OSSD2
keine Spannung. Dadurch wird das UE48 abgeschaltet und K1, K2 deaktiviert.
Fehlerbetrachtung
Ein Ausfall von K1 oder K2 führt nicht zum Verlust der Abschaltfunktion. Quer- und
Kurzschlüsse der Ausgänge OSSD1 und OSSD2 werden erkannt und führen zum Verrie‐
gelungszustand. Nichtabfallen eines der Schaltschütze K1 und K2 wird erkannt.
Der Hersteller der Maschine und der Betreiber müssen alle erforderlichen Prüfungen
festlegen. Die Festlegung muss auf Grundlage der Einsatzbedingungen und der Risiko‐
beurteilung erfolgen und in nachvollziehbarer Weise dokumentiert werden.
Bei der Festlegung der Prüfung folgende Punkte beachten:
b
Art und Durchführung der Prüfung festlegen.
°
Häufigkeit der Prüfung festlegen.
°
Bediener der Maschine über die Prüfung informieren und dazu anleiten.
°
Im Zusammenhang mit einer Schutzeinrichtung werden oft folgende Prüfungen festge‐
legt:
1
+24V
2
OSSD1
3
GND
4
OSSD2
5
n.c.
S1
S33 S11 S12
K1
UE48-2OS2D2
S34 S35 S21
K2
S31 A1 13 23 31
S22 A2 14 24 32
K1 K2
