4
PROJEKTIERUNG
18 B E T R I E B S A N L E I T U N G | deTec2 Core
Mindestabstand berechnen
Die Berechnung des Mindestabstandes richtet sich nach den internationalen oder nati‐
onalen Normen und gesetzlichen Vorgaben, die am Einsatzort der Maschine gültig sind.
Wird der Mindestabstand gemäß ISO 13855 berechnet, dann hängt er von folgenden
Punkten ab:
• Nachlaufzeit der Maschine (Zeitintervall zwischen dem Auslösen der Sensorfunk‐
tion und der Beendigung des Gefahr bringenden Maschinenzustandes)
• Ansprechzeit der Schutzeinrichtung,
• Greif- oder Annäherungsgeschwindigkeit der Person
• Auflösung (Detektionsvermögen) des Sicherheits-Lichtvorhangs
•
Art der Annäherung: orthogonal (rechtwinklig) oder parallel
•
Parameter, die abhängig von der Applikation vorgegeben werden
Für die USA (Geltungsbereich von OSHA und ANSI) gelten möglicherweise abweichende
Regelungen, z. B.:
a) Gesetze: Code of Federal regulations, Ziffer 29 (CFR29) Teil 1910.217
b) Normen: ANSI B11.19
HINWEIS
Weitere Informationen finden Sie in der Norm ISO 13855 und im Leitfaden Sichere
Maschinen.
HINWEIS
SICK bietet in vielen Ländern die Messung der Nachlaufzeit als Dienstleistung an.
1
2
3
4

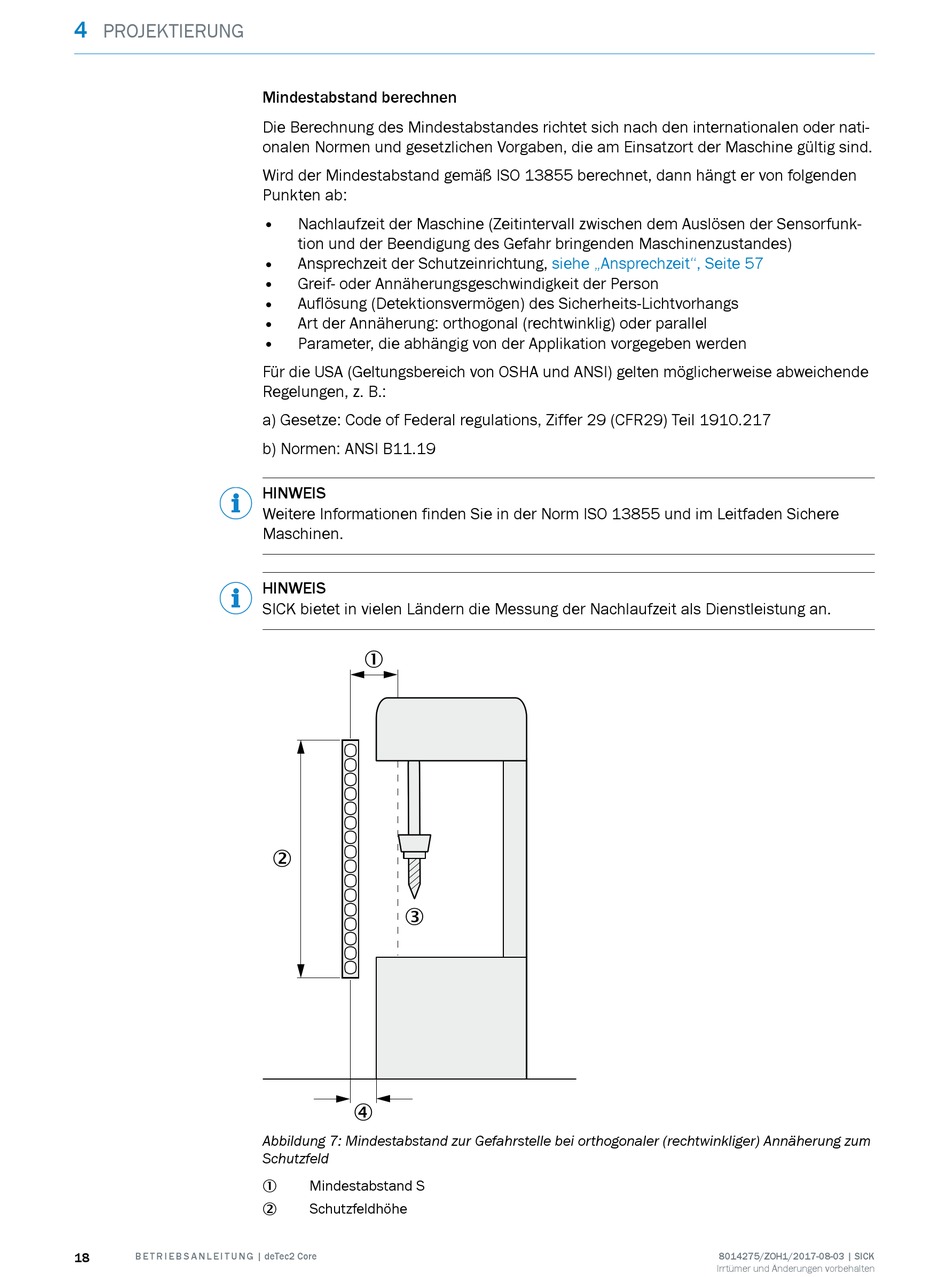

Abbildung 7: Mindestabstand zur Gefahrstelle bei orthogonaler (rechtwinkliger) Annäherung zum
Schutzfeld
Mindestabstand S
1
Schutzfeldhöhe
2
siehe „Ansprechzeit", Seite 57
