3
PRODUKTBESCHREIBUNG
3.3

Anwendungsbeispiele

14 B E T R I E B S A N L E I T U N G | deTec2 Core
Am Empfänger signalisieren 6 LEDs den Betriebszustand:
Position LED-Farbe
Rot/Grün
1
Rot
2
Blau
3
Die blauen Ausrichtgüte-LEDs zeigen in Kombination mit der rot blinkenden ERR-LED
auch Fehler an.
Für eine vollständige Übersicht der Fehleranzeigen:

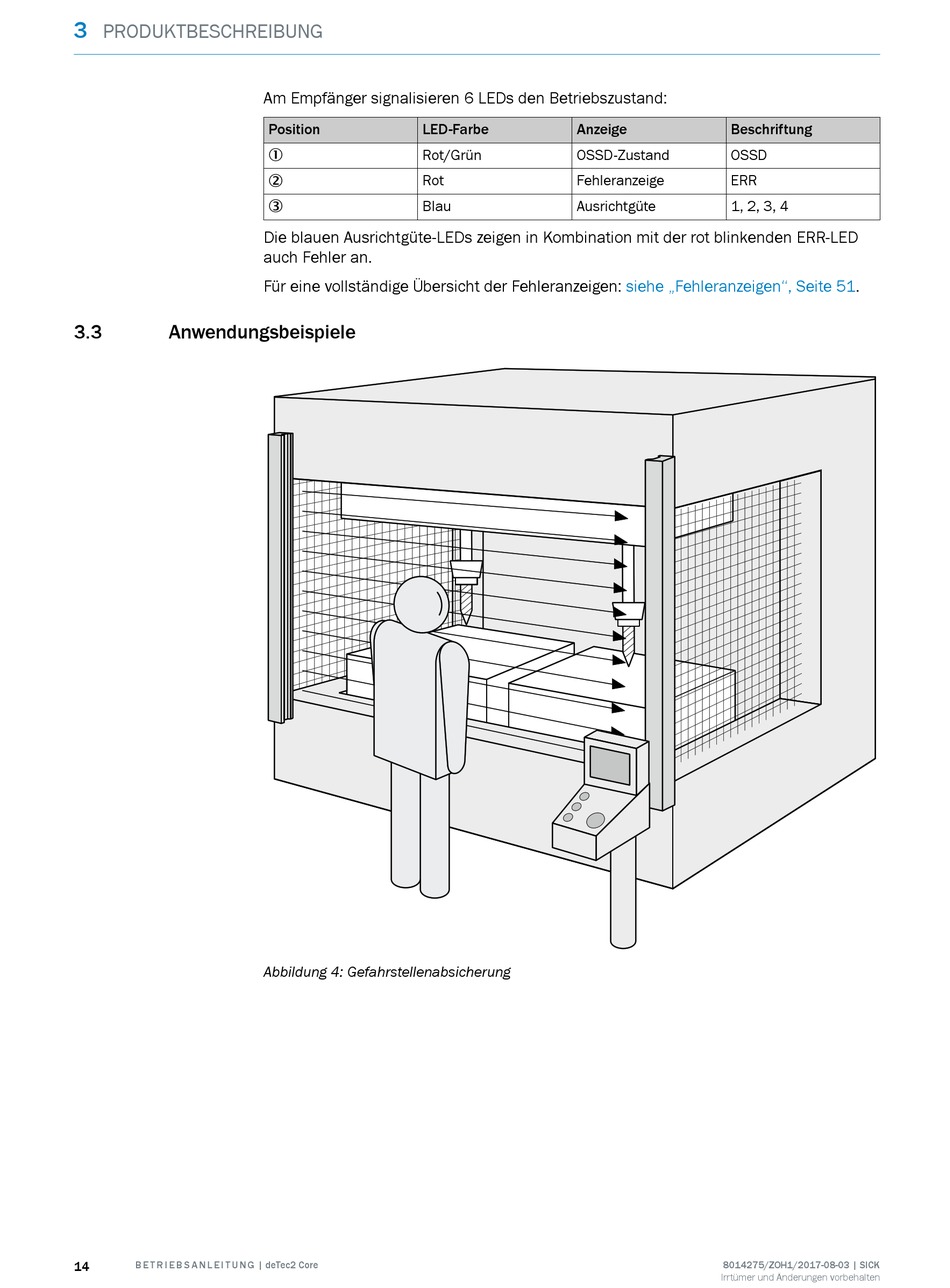

Abbildung 4: Gefahrstellenabsicherung
Anzeige Beschriftung
OSSD-Zustand OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
siehe „Fehleranzeigen", Seite
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
51.
