5
MONTAGE
5.3.2.2 FlexFix-Halterung rückseitig an eine Gerätesäule montieren
36 B E T R I E B S A N L E I T U N G | deTec2 Core

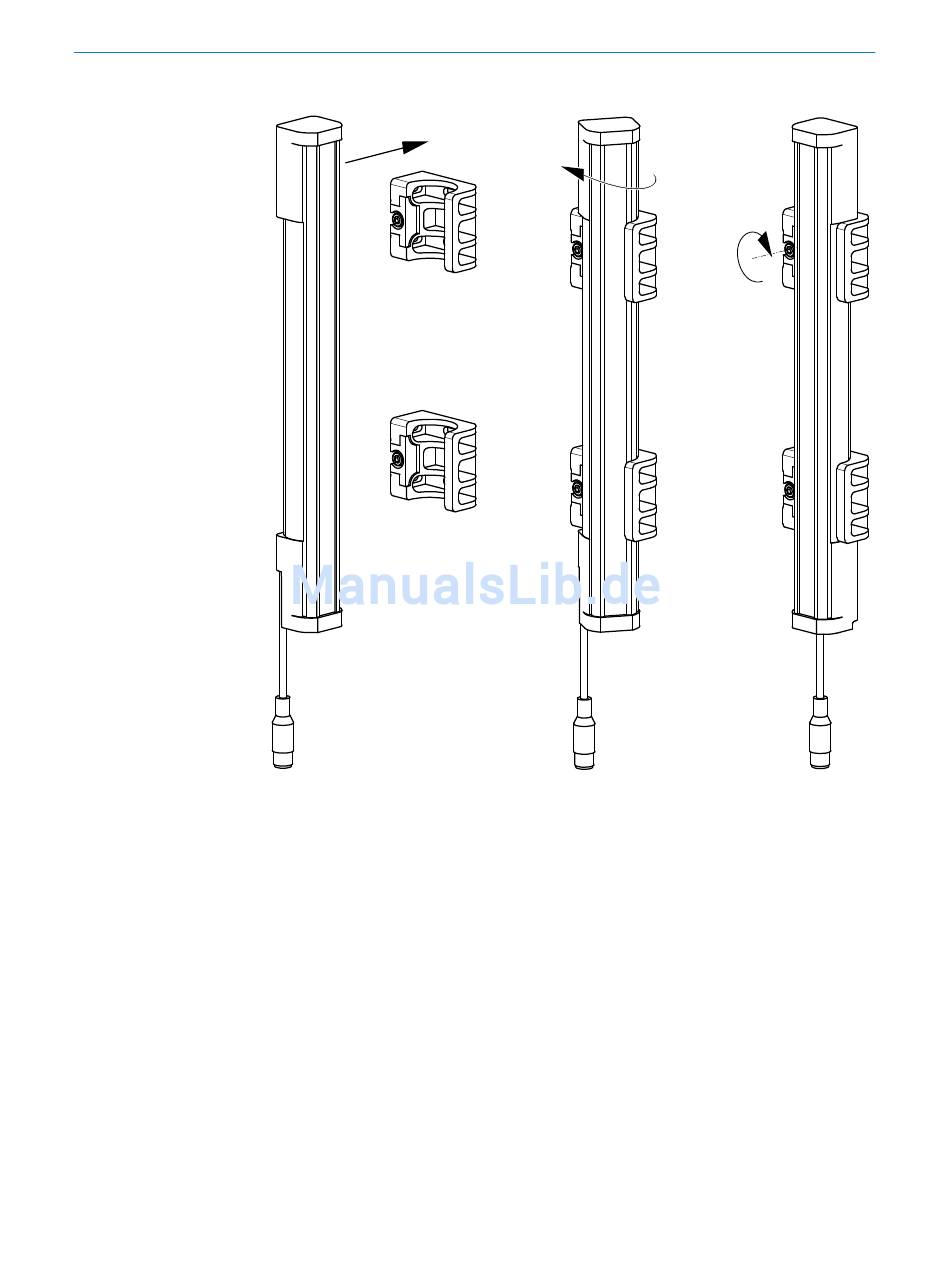

Abbildung 22: Einsetzen des Sicherheits-Lichtvorhangs in die FlexFix-Halterungen
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
Halterung fixieren.
Verwandte Themen
• „Ausrichtung von Sender und Empfänger", Seite 43
Überblick
Die FlexFix-Halterung kann mit Nutensteinen in der Gerätesäule montiert werden.
Wenn Sie Sender und Empfänger jeweils in der Mitte der Gerätesäule montieren möch‐
ten, verwenden Sie Unterlegscheiben zwischen den FlexFix-Halterungen und der Geräte‐
säule.
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
