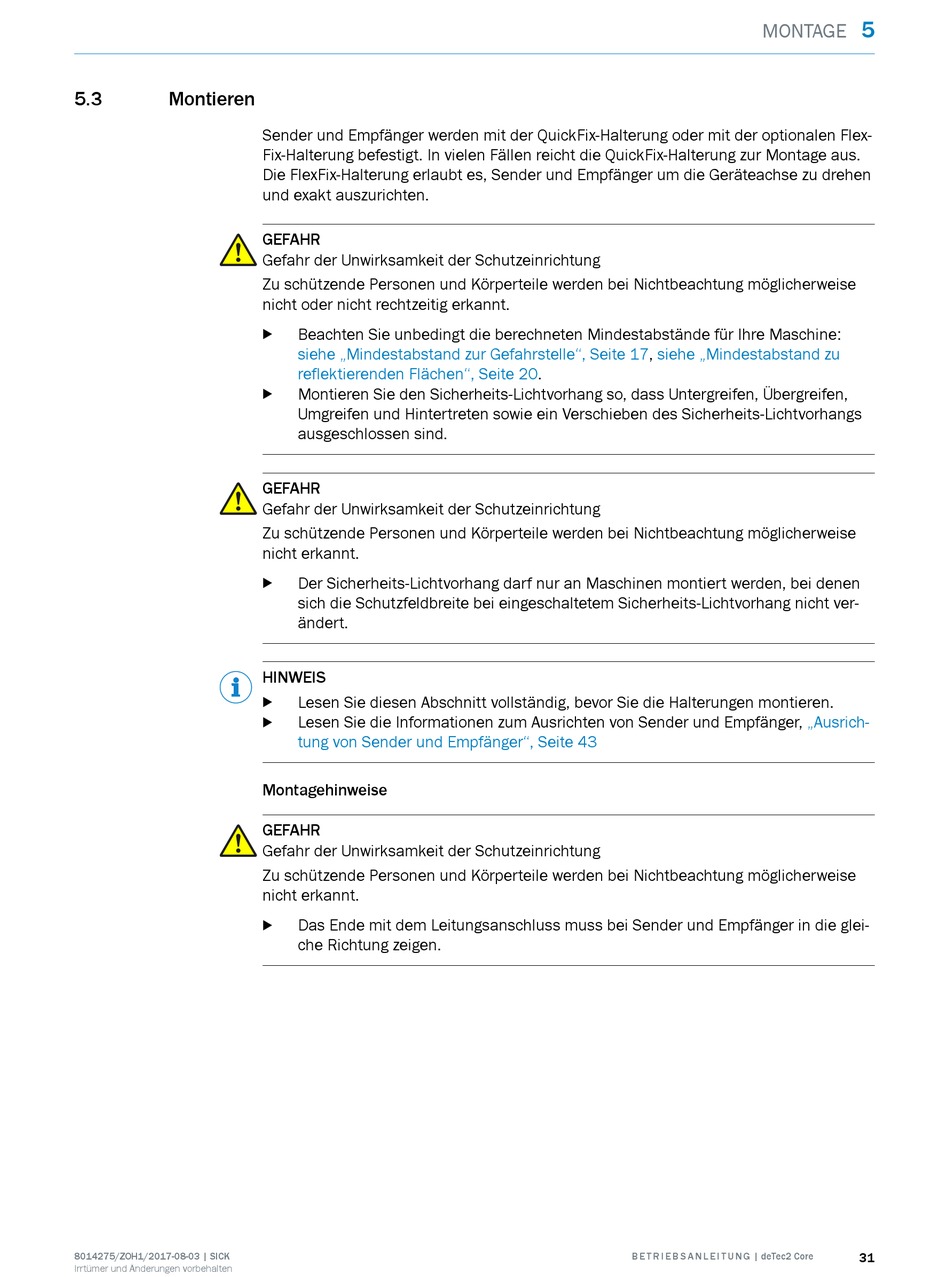

5.3

Montieren

8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
Sender und Empfänger werden mit der QuickFix-Halterung oder mit der optionalen Flex‐
Fix-Halterung befestigt. In vielen Fällen reicht die QuickFix-Halterung zur Montage aus.
Die FlexFix-Halterung erlaubt es, Sender und Empfänger um die Geräteachse zu drehen
und exakt auszurichten.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Beachten Sie unbedingt die berechneten Mindestabstände für Ihre Maschine:
b
siehe „Mindestabstand zur Gefahrstelle", Seite
reflektierenden Flächen", Seite
Montieren Sie den Sicherheits-Lichtvorhang so, dass Untergreifen, Übergreifen,
b
Umgreifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs
ausgeschlossen sind.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie die Halterungen montieren.
b
Lesen Sie die Informationen zum Ausrichten von Sender und Empfänger,
b
tung von Sender und Empfänger", Seite 43

Montagehinweise

GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die glei‐
b
che Richtung zeigen.
17, siehe „Mindestabstand zu
20.
