7
INBETRIEBNAHME
7.4.4 Anzeige der Ausrichtgüte
46 B E T R I E B S A N L E I T U N G | deTec2 Core
± 15°

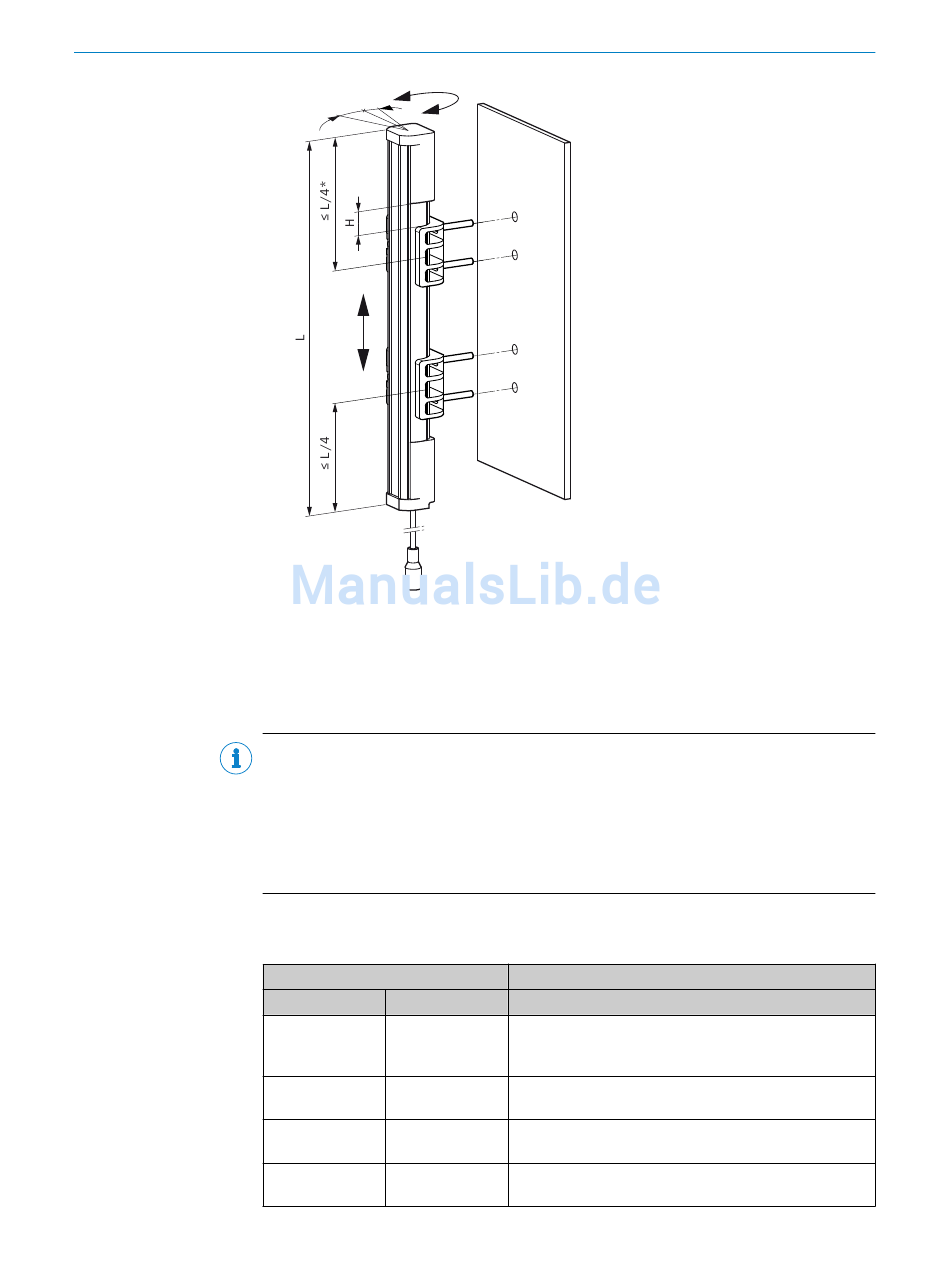

Abbildung 31: FlexFix-Halterung: vertikal verschieben/drehen
Wichtige Hinweise
HINWEIS
Sobald 3 blaue Ausrichtgüte-LEDs leuchten, ist die Ausrichtung gut und die Verfügbar‐
keit stabil.
Darauf achten, dass Körperteile oder Gegenstände im Schutzfeld (z. B. Hand, Werk‐
zeug, optionale Laser-Ausrichthilfe AR60) die Funktion der Ausrichtgüte-LEDs beein‐
trächtigen. Für das Beurteilen der Ausrichtgüte alle Gegenstände aus dem Schutzfeld
entfernen.
Anzeige der Ausrichtgüte
Tabelle 5: Anzeige der Ausrichtgüte
Anzeige
Blaue LEDs OSSD-LED
keine LED leuch‐
O rot
tet
1 LED leuchtet
rot
O
2 LEDs leuchten
rot
O
2 LEDs leuchten
grün
O
*) Ausnahme bei Schutzfeldhöhe 300 mm
Bedeutung
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen. Der Empfänger kann
nicht auf den Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das Schutzfeld
zumindest teilweise unterbrochen.
Die Ausrichtung ist schlecht oder das Schutzfeld zumin‐
dest teilweise unterbrochen.
Die Ausrichtung ist noch nicht ausreichend für stabile
Verfügbarkeit.
8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
