5
MONTAGE
5.3.1

QuickFix-Halterung montieren

32 B E T R I E B S A N L E I T U N G | deTec2 Core

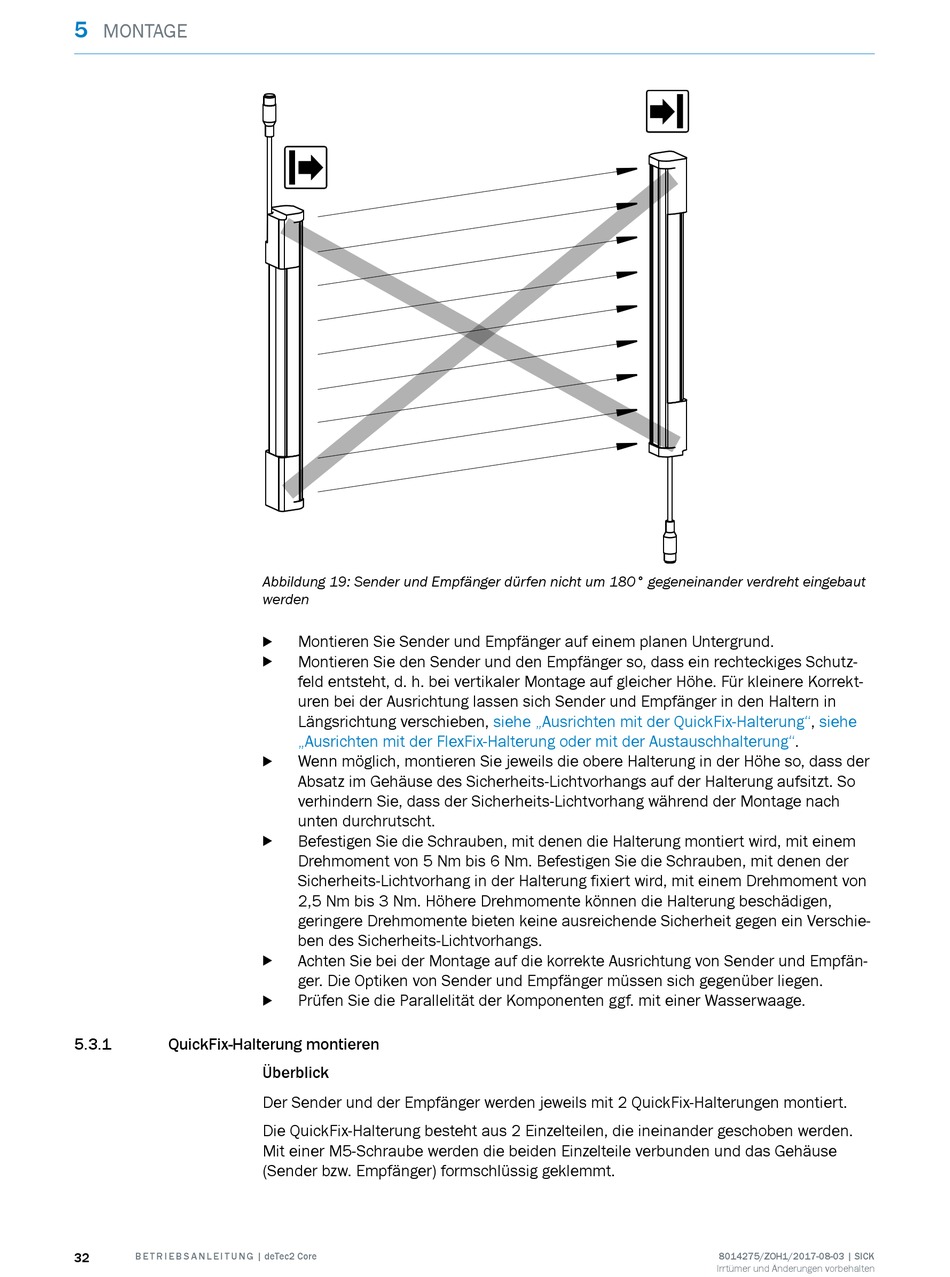

Abbildung 19: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Montieren Sie Sender und Empfänger auf einem planen Untergrund.
b
Montieren Sie den Sender und den Empfänger so, dass ein rechteckiges Schutz‐
b
feld entsteht, d. h. bei vertikaler Montage auf gleicher Höhe. Für kleinere Korrekt‐
uren bei der Ausrichtung lassen sich Sender und Empfänger in den Haltern in
Längsrichtung verschieben,
„Ausrichten mit der FlexFix-Halterung oder mit der
Wenn möglich, montieren Sie jeweils die obere Halterung in der Höhe so, dass der
b
Absatz im Gehäuse des Sicherheits-Lichtvorhangs auf der Halterung aufsitzt. So
verhindern Sie, dass der Sicherheits-Lichtvorhang während der Montage nach
unten durchrutscht.
Befestigen Sie die Schrauben, mit denen die Halterung montiert wird, mit einem
b
Drehmoment von 5 Nm bis 6 Nm. Befestigen Sie die Schrauben, mit denen der
Sicherheits-Lichtvorhang in der Halterung fixiert wird, mit einem Drehmoment von
2,5 Nm bis 3 Nm. Höhere Drehmomente können die Halterung beschädigen,
geringere Drehmomente bieten keine ausreichende Sicherheit gegen ein Verschie‐
ben des Sicherheits-Lichtvorhangs.
Achten Sie bei der Montage auf die korrekte Ausrichtung von Sender und Empfän‐
b
ger. Die Optiken von Sender und Empfänger müssen sich gegenüber liegen.
Prüfen Sie die Parallelität der Komponenten ggf. mit einer Wasserwaage.
b
Überblick
Der Sender und der Empfänger werden jeweils mit 2 QuickFix-Halterungen montiert.
Die QuickFix-Halterung besteht aus 2 Einzelteilen, die ineinander geschoben werden.
Mit einer M5-Schraube werden die beiden Einzelteile verbunden und das Gehäuse
(Sender bzw. Empfänger) formschlüssig geklemmt.
siehe „Ausrichten mit der
Austauschhalterung".
QuickFix-Halterung", siehe
