4.4
Stecker M12 4-polig A-codiert
8025998/V1-0/2021-02| SICK
Irrtümer und Änderungen vorbehalten
▸
Nicht verwendete Anschlüsse mit Verschlusskappen abdecken.
▸
Aktuator-Versorgungsleitung anschließen.
Stecker M12 4-polig A-codiert.
▸
Schutzhaube montieren und mit Rändelschrauben handfest fixieren.
Die Installation der Schutzhaube ist abgeschlossen.
Der Stecker M12 4-polig A-codiert muss mit dem Aktuator-Motor verbunden werden.

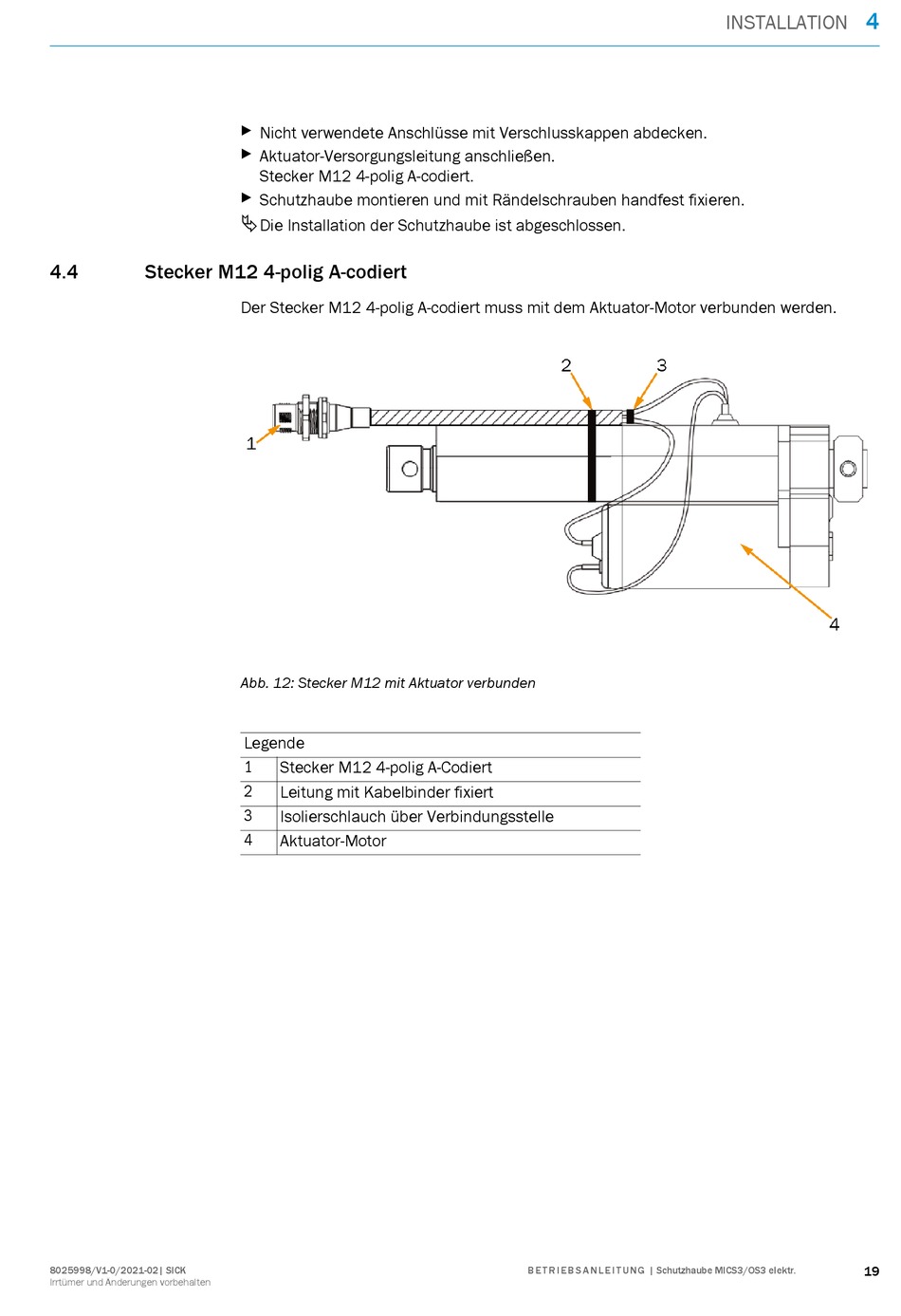

Abb. 12: Stecker M12 mit Aktuator verbunden
Legende
1
Stecker M12 4-polig A-Codiert
2
Leitung mit Kabelbinder fixiert
3
Isolierschlauch über Verbindungsstelle
4
Aktuator-Motor
