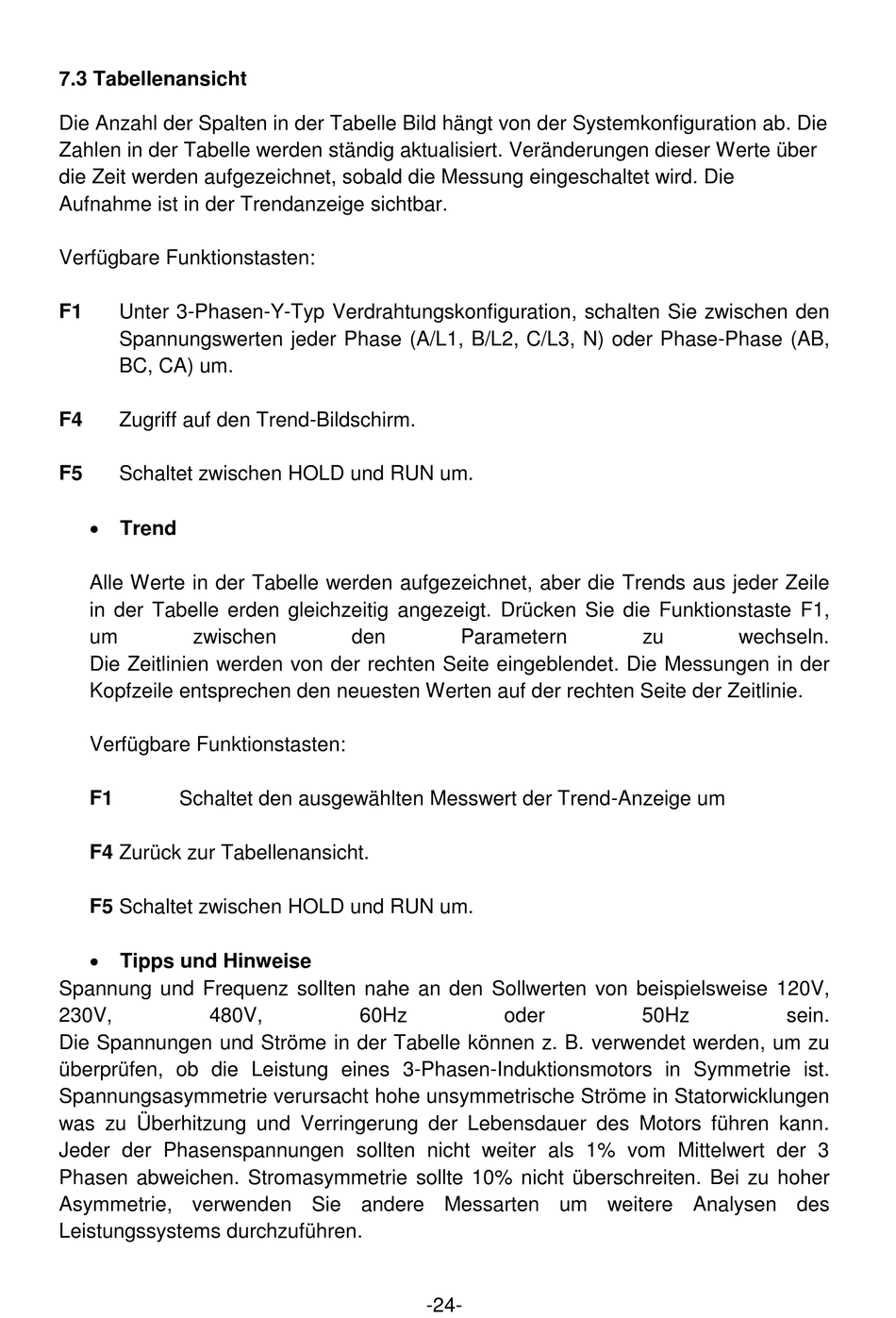

7.3 Tabellenansicht

Die Anzahl der Spalten in der Tabelle Bild hängt von der Systemkonfiguration ab. Die
Zahlen in der Tabelle werden ständig aktualisiert. Veränderungen dieser Werte über
die Zeit werden aufgezeichnet, sobald die Messung eingeschaltet wird. Die
Aufnahme ist in der Trendanzeige sichtbar.
Verfügbare Funktionstasten:
F1 Unter 3-Phasen-Y-Typ Verdrahtungskonfiguration, schalten Sie zwischen den
Spannungswerten jeder Phase (A/L1, B/L2, C/L3, N) oder Phase-Phase (AB,
BC, CA) um.
F4 Zugriff auf den Trend-Bildschirm.
F5 Schaltet zwischen HOLD und RUN um.
 Trend
Alle Werte in der Tabelle werden aufgezeichnet, aber die Trends aus jeder Zeile
in der Tabelle erden gleichzeitig angezeigt. Drücken Sie die Funktionstaste F1,
um zwischen
Die Zeitlinien werden von der rechten Seite eingeblendet. Die Messungen in der
Kopfzeile entsprechen den neuesten Werten auf der rechten Seite der Zeitlinie.
Verfügbare Funktionstasten:
F1 Schaltet den ausgewählten Messwert der Trend-Anzeige um
F4 Zurück zur Tabellenansicht.
F5 Schaltet zwischen HOLD und RUN um.
 Tipps und Hinweise
Spannung und Frequenz sollten nahe an den Sollwerten von beispielsweise 120V,
230V, 480V,
Die Spannungen und Ströme in der Tabelle können z. B. verwendet werden, um zu
überprüfen, ob die Leistung eines 3-Phasen-Induktionsmotors in Symmetrie ist.
Spannungsasymmetrie verursacht hohe unsymmetrische Ströme in Statorwicklungen
was zu Überhitzung und Verringerung der Lebensdauer des Motors führen kann.
Jeder der Phasenspannungen sollten nicht weiter als 1% vom Mittelwert der 3
Phasen abweichen. Stromasymmetrie sollte 10% nicht überschreiten. Bei zu hoher
Asymmetrie, verwenden Sie andere Messarten um weitere Analysen des
Leistungssystems durchzuführen.
den Parametern
60Hz oder
-24-
zu wechseln.
50Hz sein.
