F4: Zurück zur Tabellendarstellung.
F5: Zwischen RUN und HOLD umschalten.
 Balkendiagramm (Bargraph)
Der Bargraph-Bildschirm enthält den Oberwellen- Bargraph und den Bargraph für die
Stromqualitätsüberwachung. Die Balkenhöhe gibt den Prozentsatz der dargestellten
Parameter wieder. Der zugehörende Parameterwert wird in der Kopfzeile beim
Bewegen des Cursor über der markierten Stelle in der Kopfzeile angezeigt.
Die Netzqualität Bargraph-Anzeige enthält zum Beispiel: Spannung RMS,
Oberschwingungen,
Unterbrechung, Unsymmetrie und Frequenz. Die damit verbundene Balkenlänge
erhöht sich,

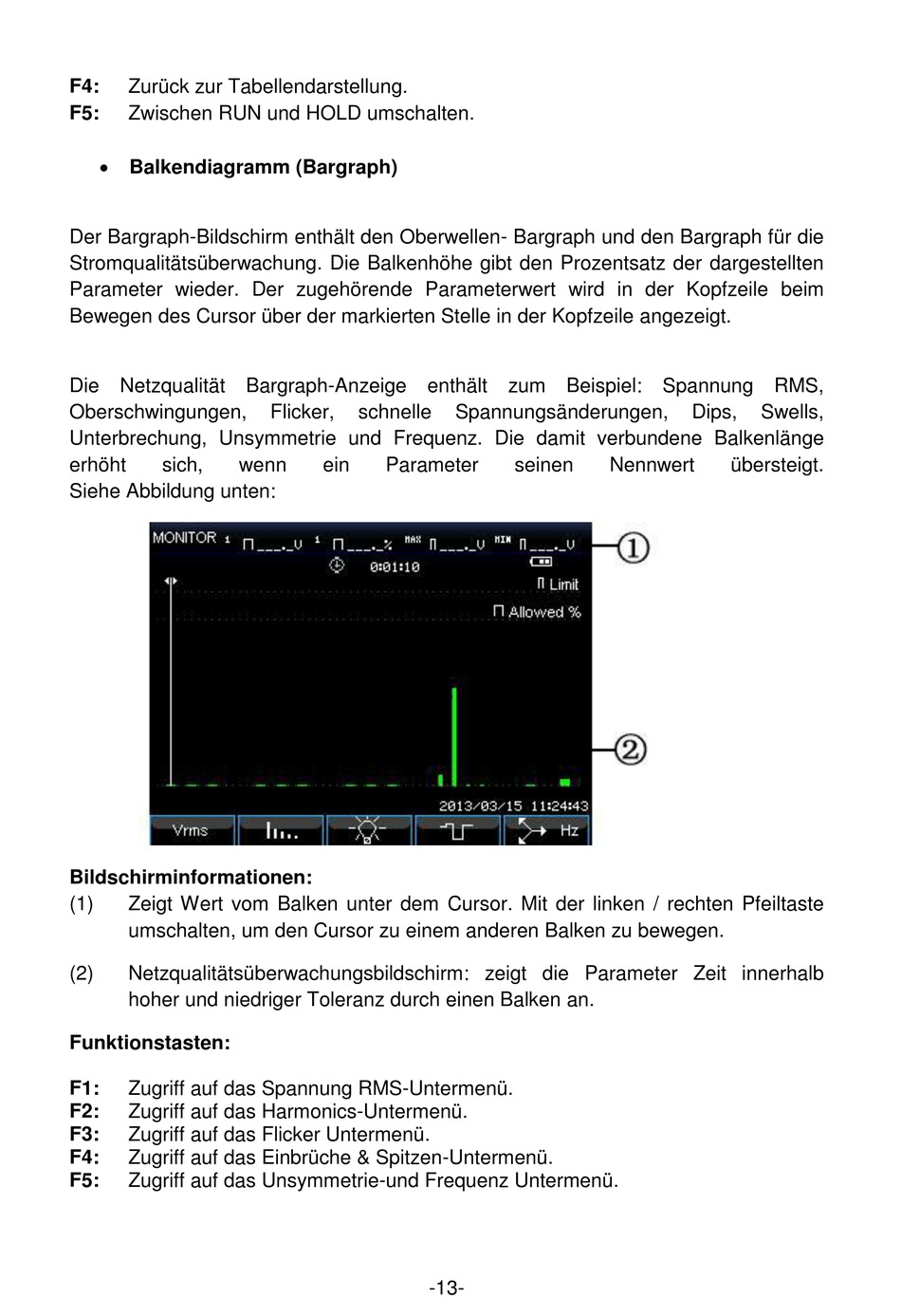

Siehe Abbildung unten:
Bildschirminformationen:
(1) Zeigt Wert vom Balken unter dem Cursor. Mit der linken / rechten Pfeiltaste
umschalten, um den Cursor zu einem anderen Balken zu bewegen.
(2) Netzqualitätsüberwachungsbildschirm: zeigt die Parameter Zeit innerhalb
hoher und niedriger Toleranz durch einen Balken an.
Funktionstasten:
F1: Zugriff auf das Spannung RMS-Untermenü.
F2: Zugriff auf das Harmonics-Untermenü.
F3: Zugriff auf das Flicker Untermenü.
F4: Zugriff auf das Einbrüche & Spitzen-Untermenü.
F5: Zugriff auf das Unsymmetrie-und Frequenz Untermenü.
Flicker, schnelle
wenn ein Parameter
Spannungsänderungen,
seinen
-13-
Dips, Swells,
Nennwert übersteigt.
