5.2. Erste Verwendung
Bei der Lieferung kann der eingebaute aufladbare Akku leer sein und sollte daher vor
dem Gebrauch geladen werden. Eine vollständige Ladung zum allerersten Mal
dauert mindestens 6 Stunden. Die Batterie ist vollständig geladen, wenn die
Ladeanzeige von rot auf aus umschaltet. Gefahr besteht nicht, wenn der Adapter mit
dem Analysator für längere Zeit verbunden ist. Der Analysator schaltet den
Lademodus automatisch ab, wenn die Batterie vollständig geladen ist. Vor dem
Einsatz prüfen, ob der Adapter Spannungs-und Frequenzbereich dem örtlichen
Spannungnetz entspricht. Um eine Verringerung der Ladekapazität zu verhindern,
laden Sie es das Gerät mindestens zweimal pro Jahr.
Bevor Sie Ihre Messarbeiten beginnen, stellen Sie den Analysator auf die
Netzspannung, Frequenz und Verdrahtung des zu messenden Systems ein.
5.3 Eingangsanschlüße

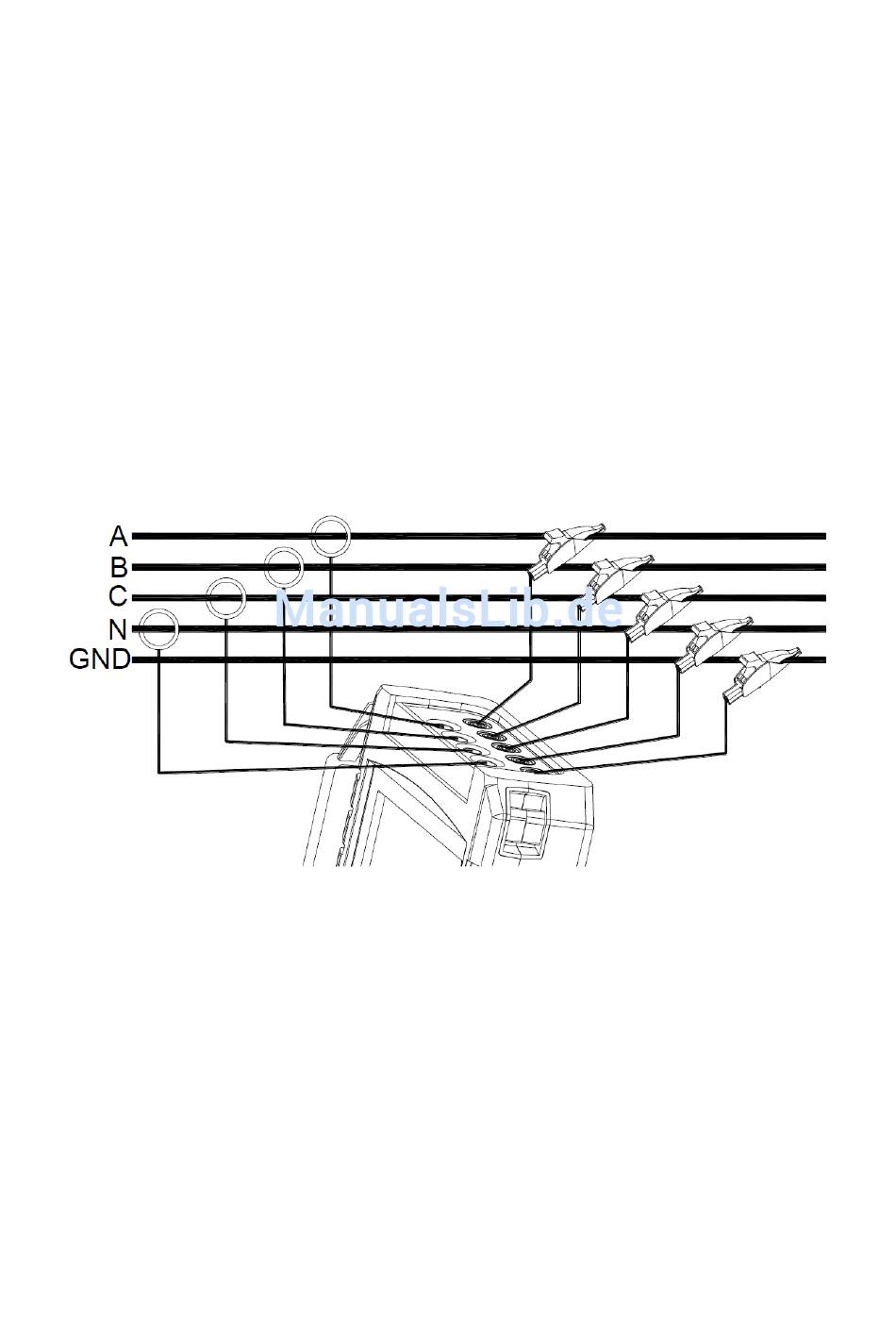

Bild: Anschluß des Analysators an ein 3-Phasen Netzsystem
Der Analysator verfügt über 4 BNC-Eingänge für Stromzangen und 5 Buchsen (4mm)
für Spannungen. Für ein 3-Phasen-System setzen Sie die Verbindungen, wie in Bild
gezeigt.
Zunächst legte die Stromzangen um die Leiter der Phase A (L1), B (L2), C (L3) und
N (neutral). Die Klemmen sind mit einem Pfeil für die korrekte Signalpolarität
gekennzeichnet.
Anschließend klemmen Sie die Spannung an: Beginnen Sie mit Erde und dann
-7-
