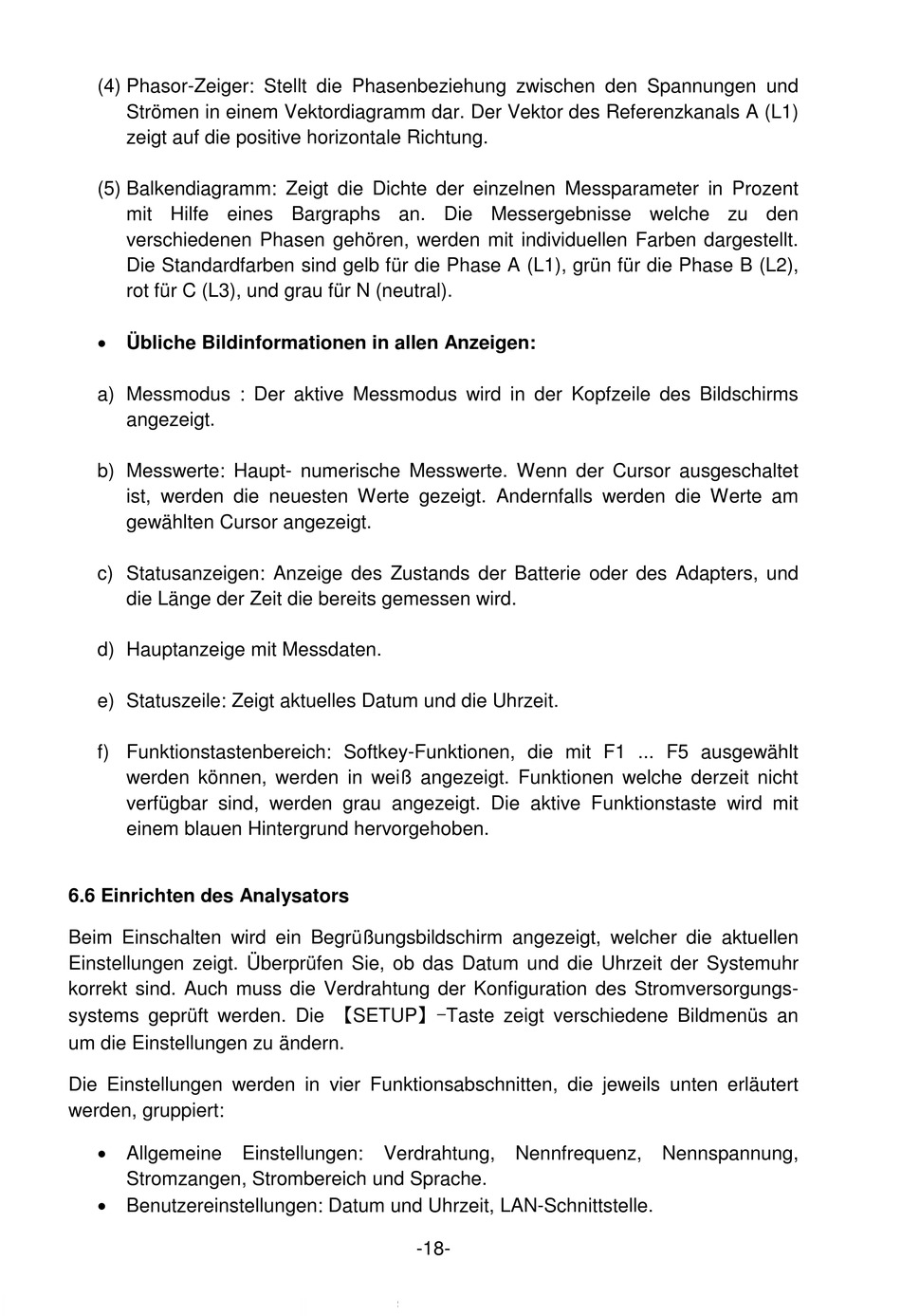

(4) Phasor-Zeiger: Stellt die Phasenbeziehung zwischen den Spannungen und
Strömen in einem Vektordiagramm dar. Der Vektor des Referenzkanals A (L1)
zeigt auf die positive horizontale Richtung.
(5) Balkendiagramm: Zeigt die Dichte der einzelnen Messparameter in Prozent
mit Hilfe eines Bargraphs an. Die Messergebnisse welche zu den
verschiedenen Phasen gehören, werden mit individuellen Farben dargestellt.
Die Standardfarben sind gelb für die Phase A (L1), grün für die Phase B (L2),
rot für C (L3), und grau für N (neutral).
Übliche Bildinformationen in allen Anzeigen:
a) Messmodus : Der aktive Messmodus wird in der Kopfzeile des Bildschirms
angezeigt.
b) Messwerte: Haupt- numerische Messwerte. Wenn der Cursor ausgeschaltet
ist, werden die neuesten Werte gezeigt. Andernfalls werden die Werte am
gewählten Cursor angezeigt.
c) Statusanzeigen: Anzeige des Zustands der Batterie oder des Adapters, und
die Länge der Zeit die bereits gemessen wird.
d) Hauptanzeige mit Messdaten.
e) Statuszeile: Zeigt aktuelles Datum und die Uhrzeit.
f) Funktionstastenbereich: Softkey-Funktionen, die mit F1 ... F5 ausgewählt
werden können, werden in weiß angezeigt. Funktionen welche derzeit nicht
verfügbar sind, werden grau angezeigt. Die aktive Funktionstaste wird mit
einem blauen Hintergrund hervorgehoben.
6.6 Einrichten des Analysators
Beim Einschalten wird ein Begrüßungsbildschirm angezeigt, welcher die aktuellen
Einstellungen zeigt. Überprüfen Sie, ob das Datum und die Uhrzeit der Systemuhr
korrekt sind. Auch muss die Verdrahtung der Konfiguration des Stromversorgungs-
systems geprüft werden. Die 【SETUP】-Taste zeigt verschiedene Bildmenüs an
um die Einstellungen zu ändern.
Die Einstellungen werden in vier Funktionsabschnitten, die jeweils unten erläutert
werden, gruppiert:
Allgemeine Einstellungen:
Stromzangen, Strombereich und Sprache.
Benutzereinstellungen: Datum und Uhrzeit, LAN-Schnittstelle.
Verdrahtung, Nennfrequenz, Nennspannung,
-18-
