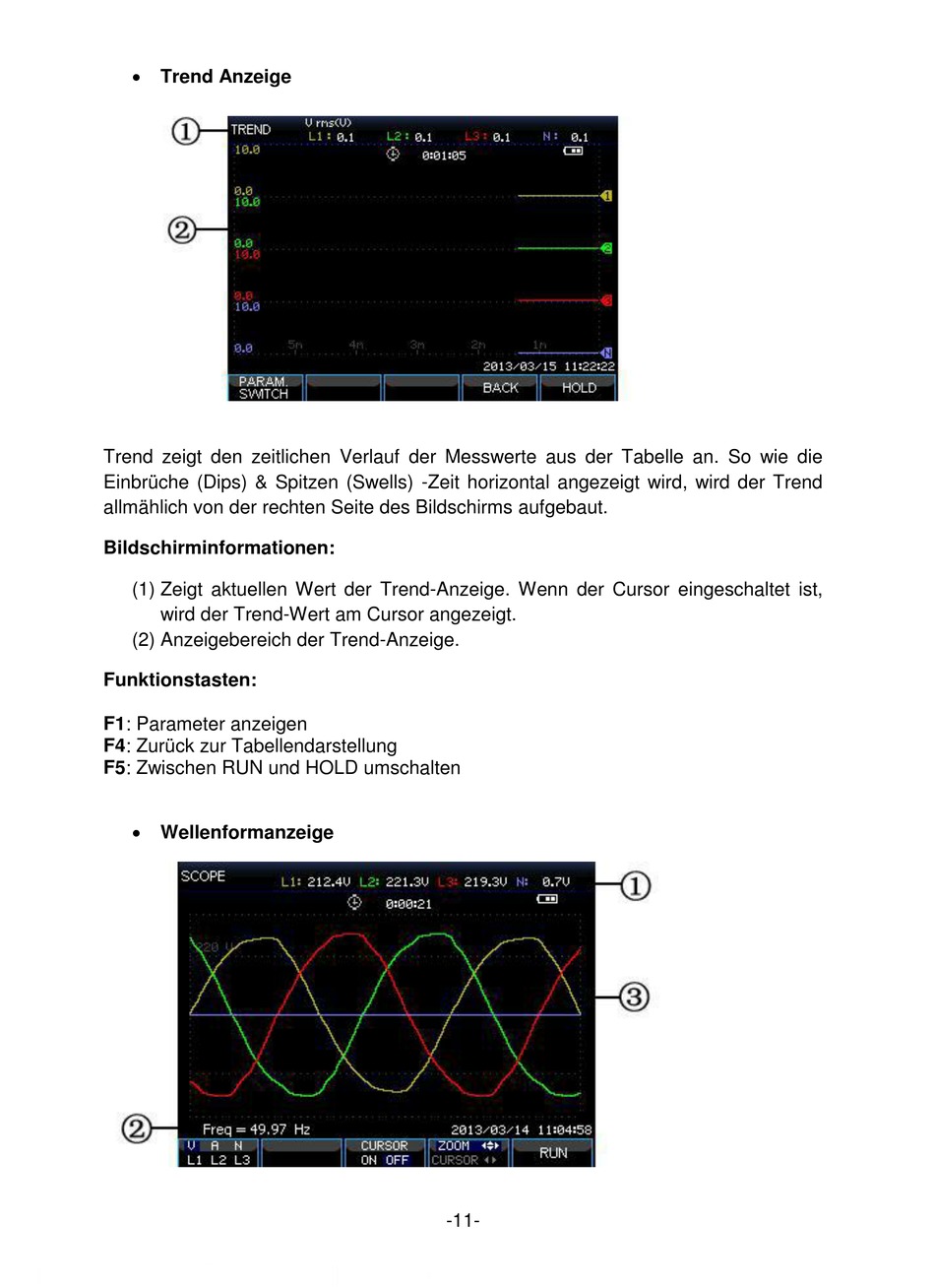

 Trend Anzeige
Trend zeigt den zeitlichen Verlauf der Messwerte aus der Tabelle an. So wie die
Einbrüche (Dips) & Spitzen (Swells) -Zeit horizontal angezeigt wird, wird der Trend
allmählich von der rechten Seite des Bildschirms aufgebaut.
Bildschirminformationen:
(1) Zeigt aktuellen Wert der Trend-Anzeige. Wenn der Cursor eingeschaltet ist,
wird der Trend-Wert am Cursor angezeigt.
(2) Anzeigebereich der Trend-Anzeige.
Funktionstasten:
F1: Parameter anzeigen
F4: Zurück zur Tabellendarstellung
F5: Zwischen RUN und HOLD umschalten
 Wellenformanzeige
-11-
