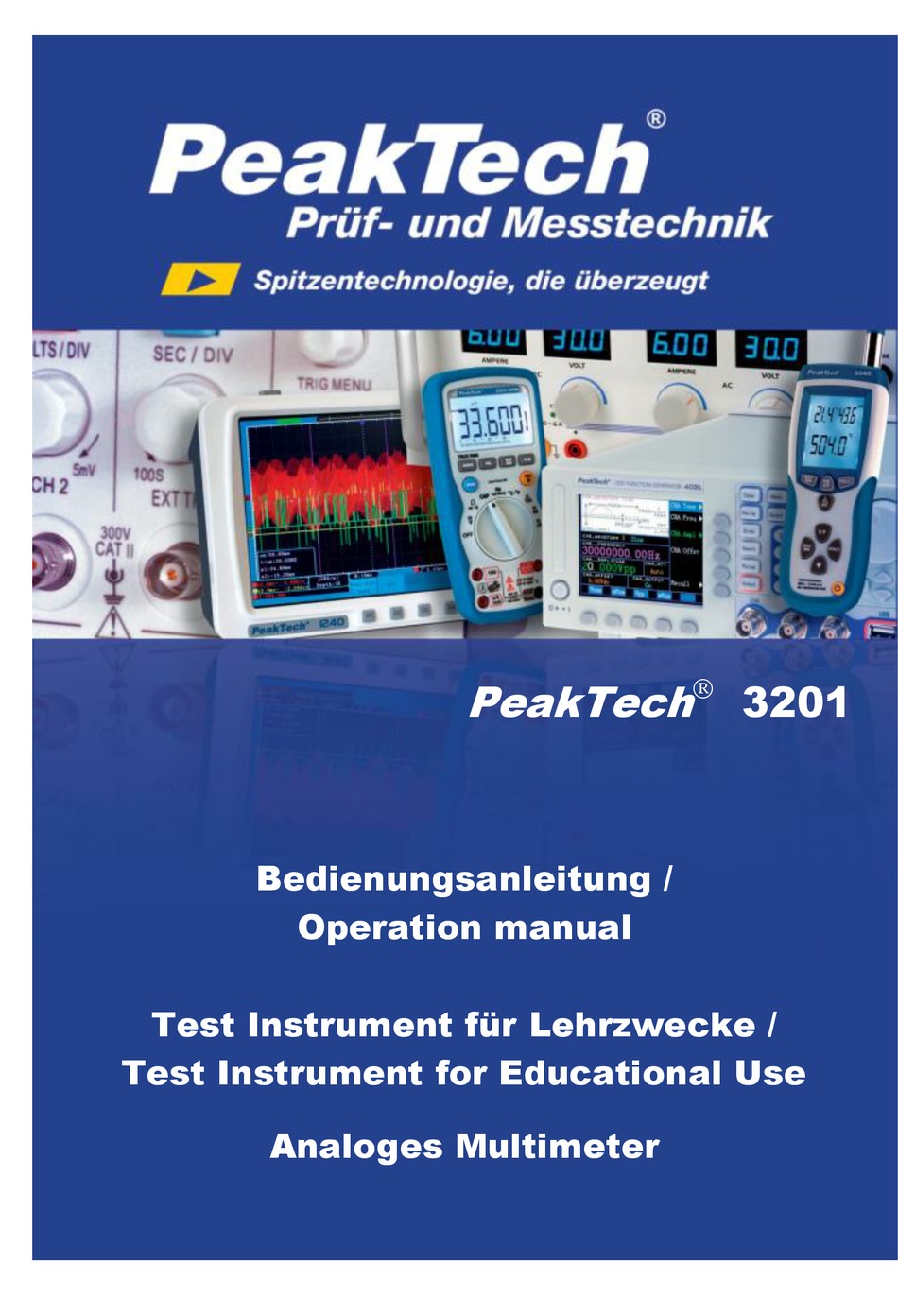

- Seite 1 PeakTech 3201 Bedienungsanleitung / Operation manual Test Instrument für Lehrzwecke / Test Instrument for Educational Use Analoges Multimeter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 600 V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. - Seite 3 Falls nicht zweifelsfrei ausgeschlossen werden kann, dass diese Spannungsspitzen durch den Einfluss von transienten Störungen oder aus anderen Gründen überschritten werden muss die Messspannung entsprechend (10:1) vorgedämpft werden. Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes. Defekte Sicherungen einer...
- Seite 4 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. Gerät darf nicht unbeaufsichtigt betrieben werden Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. Starke Erschütterung vermeiden. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Dieses...
- Seite 5 1.1. Merkmale Analoge Spiegelskala spitzengelagertem Drehspulmesswerke Einfache Bedienbarkeit und kompakte Abmessungen Messung von Spannung (DC/AC), Strom (DC), Widerstand, Diodentest, Durchgangsprüffung, dB und Kapazität Überlastschutz in allen Bereichen Anwendungsbereiche: im Schul- und Ausbildungsbetrieb, Wartung, Produktion, Labor und in der Qualitätskontrolle anwendbar 1.2.
- Seite 6 2. Bedienelemente 2.1. Vorderansicht des Gerätes Anzeige Nullpunkteinstellungsregler für Widerstandsmessung Bereichswahlschalter Eingangsbuchse „10A“ Nullpunkteinstellung des Zeigers Eingangsbuchse „V//mA“ Eingangsbuchse „COM“...
- Seite 7 2.2. Skala Spiegel Skala für Gleichspannungsmessung (DC) Skala für Dioden-Durchlassrichtung Strom Skala für Dioden-Durchlassrichtung Spannung Skala für Widerstandsmessung Skala für Wechselspannungsmessung (AC) Batteriezustandsanzeige Skala für Pegelmessung (dB)
-
Seite 8: Spezifikationen
3. Spezifikationen 3.1. Allgemeine Daten Anzeige Analoge Anzeige Betriebstemperatur 0°C bis +40°C; < 75% RH Lagertemperatur -10°C bis +50°C; < 70% RH Sicherungen mA-Bereich: 0,5A / 500V; 6,3x32mm 10A-Bereich: 10A / 500V; 6,3x32mm Spannungsversorgung 2 x 1,5V Batterien (UM-3 / AA) Abmessungen (BxHxT) 105 x 150 x 45 mm Gewicht... - Seite 9 3.2.2. Wechselspannung (AC) Eingangs- Frequenz- Messbereich Genauigkeit widerstand Bereich 50 ~ 5 kHz +/- 4,0 % 9 k / V Skalenendwert 50 ~ 60 Hz 3.2.3. Gleichstrom (DC) Messbereich Genauigkeit Überlastschutz 50 µA 5 mA 0,5 A / 500 V; 6,3 x 32mm 50 mA +/- 3,0 %...
- Seite 10 4. Messbestrieb 4.1. DC V (Gleichspannungsmessung) Hinweis: unbekanntem Spanungswert, wählen immer höchstmöglichen Messbereich und schalten Sie dann ggf. in einen niedrigeren Messbereich um. 1.) Wählen Bereichswahlschalter entsprechenden Messbereich (0,1 ~ 500V DCV). 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V//mA“-Buchse.
- Seite 11 4.2. AC V (Wechselspannungsmessung) Hinweis: unbekanntem Spanungswert, wählen immer höchstmöglichen Messbereich und schalten Sie dann ggf. in einen niedrigeren Messbereich um. 1.) Wählen Bereichswahlschalter entsprechenden Messbereich (10V ~ 500V ACV). 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V//mA“-Buchse. 3.) Schalten Sie die Prüfleitungen des Messgerätes parallel zu der zu messenden Schaltung/Bauteil.
- Seite 12 4.3. Gleichstrommessung (DCA) Hinweis: unbekanntem Stromwert, wählen immer höchstmöglichen Messbereich und schalten Sie dann ggf. in den niedrigeren Messbereich um. 1.) Wählen Sie mit dem Bereichswahlschalter die 5mA / 50mA / 500mA oder 10A DC-Position. 2.) Schließen Sie die schwarze Prüfleitung an die COM-Buchse rote Prüfleitung mA-Buchse...
- Seite 13 4.4.Widerstandsmessung () Hinweis: unbekanntem Messwert, wählen immer höchstmöglichen Messbereich und schalten Sie dann ggf. in einen niedrigeren Messbereich um. 1.) Wählen Bereichswahlschalter entsprechenden Messbereich (Rx1 ~ R x1k). 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V//mA“-Buchse. 3.) Vor der Messung beide Prüfleitungen kurzschließen, um den Nullpunkt zu prüfen.
- Seite 14 4.5.Durchgangsprüfung 1.) Wählen Bereichswahlschalter Messbereich „ “. 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V//mA“-Buchse. 3.) Schalten Sie die Prüfleitungen des Messgerätes an die zu messenden Schaltung. Wenn der Widerstand < 50 liegt, ertönt ein Summton.
- Seite 15 4.6. LED Diodenprüffunktion ( 1.) Wählen Bereichswahlschalter Messbereich (Rx10). 2.) Schließen Sie die schwarze Prüfleitung an die „COM“-Buchse und die rote Prüfleitung an die „V//mA“-Buchse. 3.) Vor der Messung beide Prüfleitungen kurzschließen, um den Nullpunkt zu prüfen. Bewegt sich der Zeiger nicht auf 0, stellen Sie mit dem Einstellungsreglers (2) den Nullpunkt ein.
- Seite 16 4.7. Kapazitätsmessung Achtung! Kondensator vor der Messung unbedingt entladen. Dazu die Kondensatoranschlüsse kurzschließen. Dabei den Kontakt mit den blanken Anschlüssen unbedingt vermeiden (Verletzungsgefahr durch elektrischen Schlag!). Der Versuch, unter Spannung stehende Kondensatoren zu messen, kann zur Beschädigung des Multimeters führen. 1.) Wählen Bereichswahlschalter Messbereich (Rx100).
- Seite 17 4.8. dB-Pegelmessung Hinweis: unbekanntem Messwert, wählen immer höchstmöglichen Messbereich und schalten Sie dann ggf. in einen niedrigeren Messbereich um. 1.) Wählen Bereichswahlschalter entsprechenden Messbereich wie in der Tabelle angegeben. AC Messbereich dB addieren 10 V 0 dB -10 ~ +22 dB 50 V 14 dB 4 ~ 36 dB...
-
Seite 18: Wartung
5. Wartung 5.1. Auswechseln der Batterien Um die Batteriespannung zu überprüfen, schließen Sie die rote Prüfleitung an die V/mA-Buchse und die schwarze Prüfleitung an die COM-Buchse an. Wählen Sie einen Messbereich der Widerstandsmessfunktion und schließen Sie die Prüfleitungen kurz, um die Nullstellung des Zeigers zu überprüfen. - Seite 19 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 20 5.2. Auswechseln der Sicherung Achtung! Vor Abnahme der Rückwand zum Auswechseln der Sicherung, alle Prüfleitungen von den Eingängen abziehen. Defekte Sicherung einer Originalwert Abmessungen entsprechenden Sicherung ersetzen. Die Abnahme der Rückwand und das Auswechseln der Sicherung darf nur durch qualifiziertes Fachpersonal erfolgen. Zum Auswechseln der Sicherung wie beschrieben verfahren: 5.
- Seite 21 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 10/2015/Po. -20-...
-
Seite 22: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95//EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 600 V; Pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable... - Seite 23 Disconnect test leads or probe from the measuring circuit before switching modes or functions. Do not conduct voltage measurements with the test leads connected to the mA/A- and COM-terminal of the equipment. The 10A-range is protected. To avoid damage or injury, use the meter only in circuits limited by fuse or circuit breaker to 10A or 2000VA.
- Seite 24 Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness. Do not subject the equipment to shocks or strong vibrations. Allow the equipment to stabilize at room temperature before taking up measurement (important for exact measurements). The meter is suitable for indoor use only Do not store the meter in a place of explosive, inflammable substances.
- Seite 25 1.1. Features Analogue mirror scale with point bearing moving-coil. Easy operation, compact size Measurement functions Voltage (DC/AC), Current (DC), Resistance, Diode test, continuity test, capacitance and dB Overload protection in all ranges Application: Education, Maintenance, Production line, School, Laboratory, Industrial and Quality control. 1.2.
-
Seite 26: Operating Elements
2. Operating elements 2.1. Front Panel Description Analogue display Zero adjust for resistance measurement function Function/Range-switch Input socket „10A“ Zero adjust of pointer Input socket „V//mA“ Input socket „COM“ -25-... - Seite 27 2.2. Scale Mirror Scale for DC voltage Scale for diode test (forward direction current) Scale for diode test (forward direction voltage) Scale for Resistance measurements Scale for AC voltage Battery status display Scale for Level measurement (dB) -26-...
-
Seite 28: Specifications
3. Specifications 3.1.General specifications Display Analogue display operation temperature 0°C to +40°C; < 75% RH storage temperature -10°C to +50°C; < 70% RH overload protection mA-ranges: 0,5 A / 500V; 6,3x32mm 10 A-range: 10 A / 500V; 6,3x32mm Power supply 2 x 1,5V Batteries (UM-3 / AA) dimensions (WxHxD) 105 x 150 x 45 mm... - Seite 29 3.2.2. AC Voltage Input Frequency- Range Accuracy Resistance Range 50 ~ 5 kHz +/- 4,0 % 9 k / V full scale 50 ~ 60 Hz 3.2.3. DC Current Overload Range Accuracy protection 50 µA 5 mA 0,5 A / 500 V; 6,3 x 32mm 50 mA +/- 3,0 % full scale...
-
Seite 30: Measuring Procedure
4. Measuring Procedure 4.1. DC V (DC Voltage Measurements) Note: Always start with the highest measuring range. 1.) Select with the rotary switch the corresponding measuring range (0,1V ~500V DCV). 2.) Insert the black test lead into the “COM” socket and the red test lead into the “V//mA”... - Seite 31 4.2. AC V (AC Voltage Measurements) Note: Always start with the highest measuring range. 1.) Select with the rotary switch the corresponding measuring range (10V ~500V ACV). 2.) Insert the black test lead into the “COM” socket and the red test lead into the “V//mA” socket. 3.) Connect the test leads in parallel to the circuit/component to be measured.
- Seite 32 4.3. DC A (DC Current Measurements) Note: Always start with the highest measuring range. 1.) Choose with the rotary switch the 5mA / 50mA / 500 mA resp. 10A position. 2.) Insert the black test lead into the COM socket and the red test lead for current measurements <...
- Seite 33 4.5. Resistance () Note: Always start with the highest measuring range. 1.) Choose with the rotary switch the corresponding measuring range (Rx1 ~ R x1k). 2.) Connect the black test lead to the "COM" jack and the red test lead to the "V//mA" socket. 3.) Before measuring short both test leads to check the zero point.
- Seite 34 4.6. Continuity Test 1.) Choose with the rotary switch the corresponding measuring range “ “. 2.) Connect the black test lead to the "COM" jack and the red test lead to the "V//mA" socket. 3.) Connect the test leads of the instrument parallel to the circuit to be measured.
- Seite 35 4.7. LED Diode-Test ( 1.) Choose with the rotary switch the corresponding measuring range “Rx10“. 2.) Connect the black test lead to the "COM" jack and the red test lead to the "V//mA" socket. 3.) Before measuring short both test leads to check the zero point.
- Seite 36 4.8. Capacitance Caution! Capacitor necessarily discharged before measurement. For this purpose, short the capacitor terminals. In this case the contact with the bare connections absolutely avoid (danger of injury by electric shock!). Trying to measure standing capacitors under tension can cause damage to the multimeter.
- Seite 37 4.9. Level Measurement (dB) Note: Always start with the highest measuring range. 1.) Choose with the rotary switch the corresponding measuring range like described in the table below. AC Range Add dB 10 V 0 dB -10 ~ +22 dB 50 V 14 dB 4 ~ 36 dB...
-
Seite 38: Maintenance
5. Maintenance 5.1. Replacing the batteries To check the battery voltage, connect the red test lead to the V/mA jack and the black lead to the COM jack. Select a measuring range of the resistance measuring function and connect the test leads short to check the zero position of the pointer. - Seite 39 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return...
- Seite 40 5.2. Replacement of the fuse WARNING! To avoid electric shock, disconnect all the test probes before removing the fuse. Replace only with the same type of fuse. Not note remove the top cover. Service should be performed only by qualified personnel. CAUTION! For continued protection against fire or other hazard, replace only with fuse of the specified voltage and current ratings.
- Seite 41 We recommend to calibrate the unit again, after one year. © PeakTech® 10/2015/Po. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
