Tipps und Hinweise
Störungen wie Transienten in einem Energieverteilungssystem können Störungen in
vielen Arten von Ausrüstungen verursachen. Zum Beispiel können Computer neu
gestartet und Ausrüstung, welche wiederholt Transienten ausgesetzt werden,
schließlich ausfallen. Da die Ereignisse zufällig auftreten, ist es notwendig, das
System
für
eine
Spannungsspitzen, wenn elektronische Stromversorgungen immer wieder ausfallen
oder Computer spontan resetten.

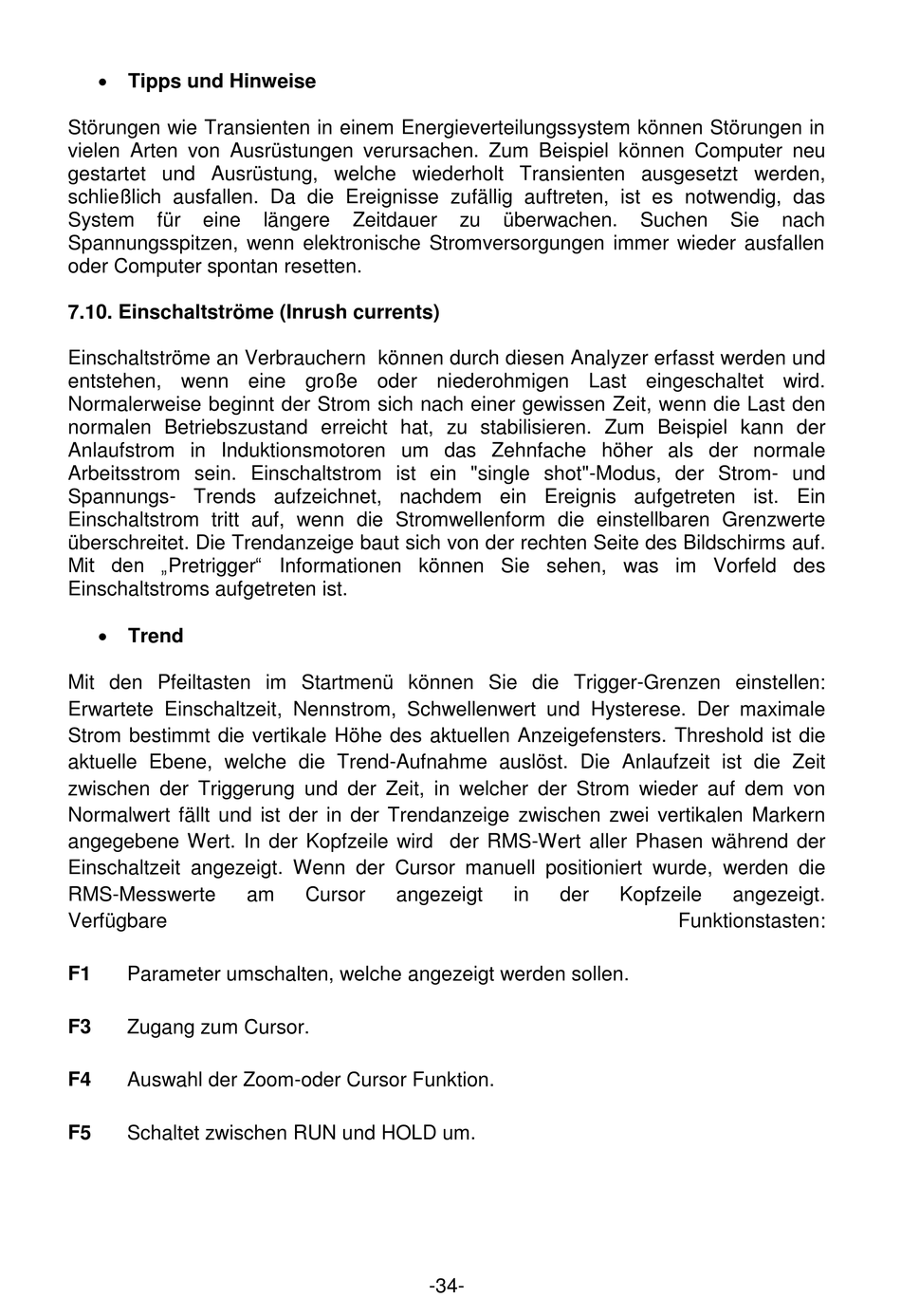

7.10. Einschaltströme (Inrush currents)
Einschaltströme an Verbrauchern können durch diesen Analyzer erfasst werden und
entstehen, wenn eine große oder niederohmigen Last eingeschaltet wird.
Normalerweise beginnt der Strom sich nach einer gewissen Zeit, wenn die Last den
normalen Betriebszustand erreicht hat, zu stabilisieren. Zum Beispiel kann der
Anlaufstrom in Induktionsmotoren um das Zehnfache höher als der normale
Arbeitsstrom sein. Einschaltstrom ist ein "single shot"-Modus, der Strom- und
Spannungs- Trends aufzeichnet, nachdem ein Ereignis aufgetreten ist. Ein
Einschaltstrom tritt auf, wenn die Stromwellenform die einstellbaren Grenzwerte
überschreitet. Die Trendanzeige baut sich von der rechten Seite des Bildschirms auf.
Mit den „Pretrigger" Informationen können Sie sehen, was im Vorfeld des
Einschaltstroms aufgetreten ist.
Trend
Mit den Pfeiltasten im Startmenü können Sie die Trigger-Grenzen einstellen:
Erwartete Einschaltzeit, Nennstrom, Schwellenwert und Hysterese. Der maximale
Strom bestimmt die vertikale Höhe des aktuellen Anzeigefensters. Threshold ist die
aktuelle Ebene, welche die Trend-Aufnahme auslöst. Die Anlaufzeit ist die Zeit
zwischen der Triggerung und der Zeit, in welcher der Strom wieder auf dem von
Normalwert fällt und ist der in der Trendanzeige zwischen zwei vertikalen Markern
angegebene Wert. In der Kopfzeile wird der RMS-Wert aller Phasen während der
Einschaltzeit angezeigt. Wenn der Cursor manuell positioniert wurde, werden die
RMS-Messwerte
Verfügbare
F1
Parameter umschalten, welche angezeigt werden sollen.
F3
Zugang zum Cursor.
F4
Auswahl der Zoom-oder Cursor Funktion.
F5
Schaltet zwischen RUN und HOLD um.
längere
Zeitdauer
am
Cursor
angezeigt
zu
überwachen.
in
der
-34-
