6.4. Eingangsverbindungen
Überprüfen Sie unbedingt, ob das Analyzer-Setup die Eigenschaften des zu
prüfenden Systems erfüllt. Dies betrifft: Verdrahtung, Nennfrequenz, Nennspannung,
Stromzangen-Verhältnis und Messbereich.
Der Analysator verfügt über 4 BNC-Eingänge für Stromzangen und 5 Sockel-
Eingänge für Mess-Spannungen. Schalten sie wenn möglich das zu prüfende
System vor dem Anlegen des Stromzangen und Messleitungen ab und achten Sie
immer auf das Tragen der vorgeschriebenen Schutzausrüstungen.
Für ein 3-Phasen-System, stellen Sie die Verbindungen wie im Bild unter Absatz 5.3.
her.
Zunächst legen Sie die Stromzangen um die Leiter der Phase A (L1), B (L2), C (L3)
und N (neutral). Die Klemmen sind mit einem Pfeil für die korrekte Signalpolarität
gekennzeichnet.
Anschließend klemmen Sie die Spannung an: Beginnen Sie mit Erde und dann
nacheinander N, A (L1), B (L2), C (L3). Für korrekte Messergebnisse, immer den
geerdeten Eingang anschließen.
Für Einphasen-Messungen verwenden Sie den Spannungseingang A (L1) oder
Stromeingang A (L1) und die Erdung.
Der Spannungseingang A (L1) ist die Referenzphase für alle Messungen.
Bevor irgendwelche Messungen durchgeführt werden, stellen Sie den Analysator auf
die Netzspannung, Frequenz und Verdrahtung des Stromnetzes, welches
Sie
messen möchten ein.
Scope Signalform und Zeiger-Display sind nützlich um zu überprüfen, ob
Spannungsleitungen
und
Stromzangen
korrekt
angeschlossen
sind.
Im
Vektordiagramm sollten die Phasenspannungen und Ströme A (L1), B (L2) und C
(L3) in richtiger Reihenfolge auftreten, wenn Sie diese im Uhrzeigersinn ablesen:

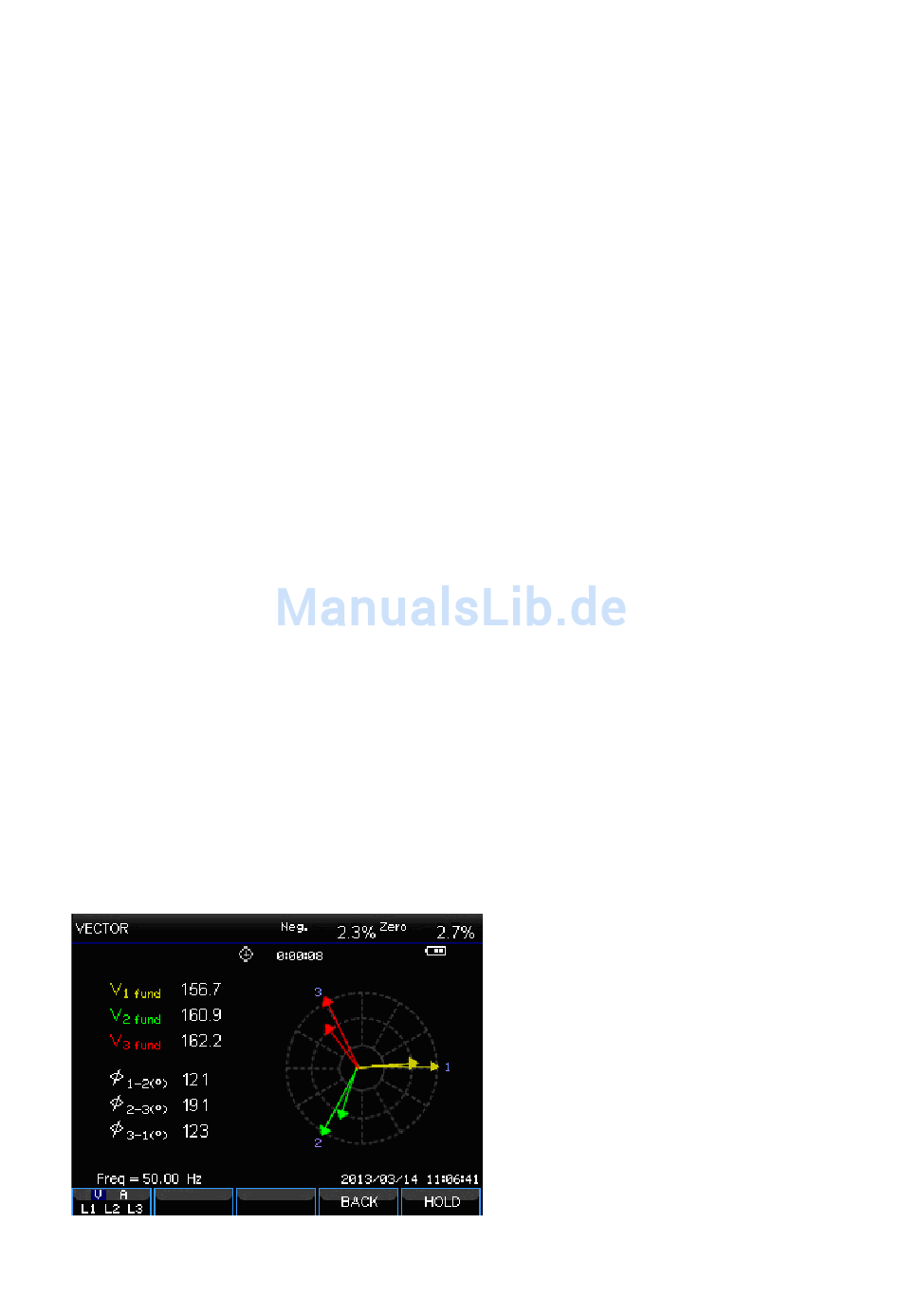

Bild: Vektordiagramm für korrekt angeschlossenen Klemmen
-16-
