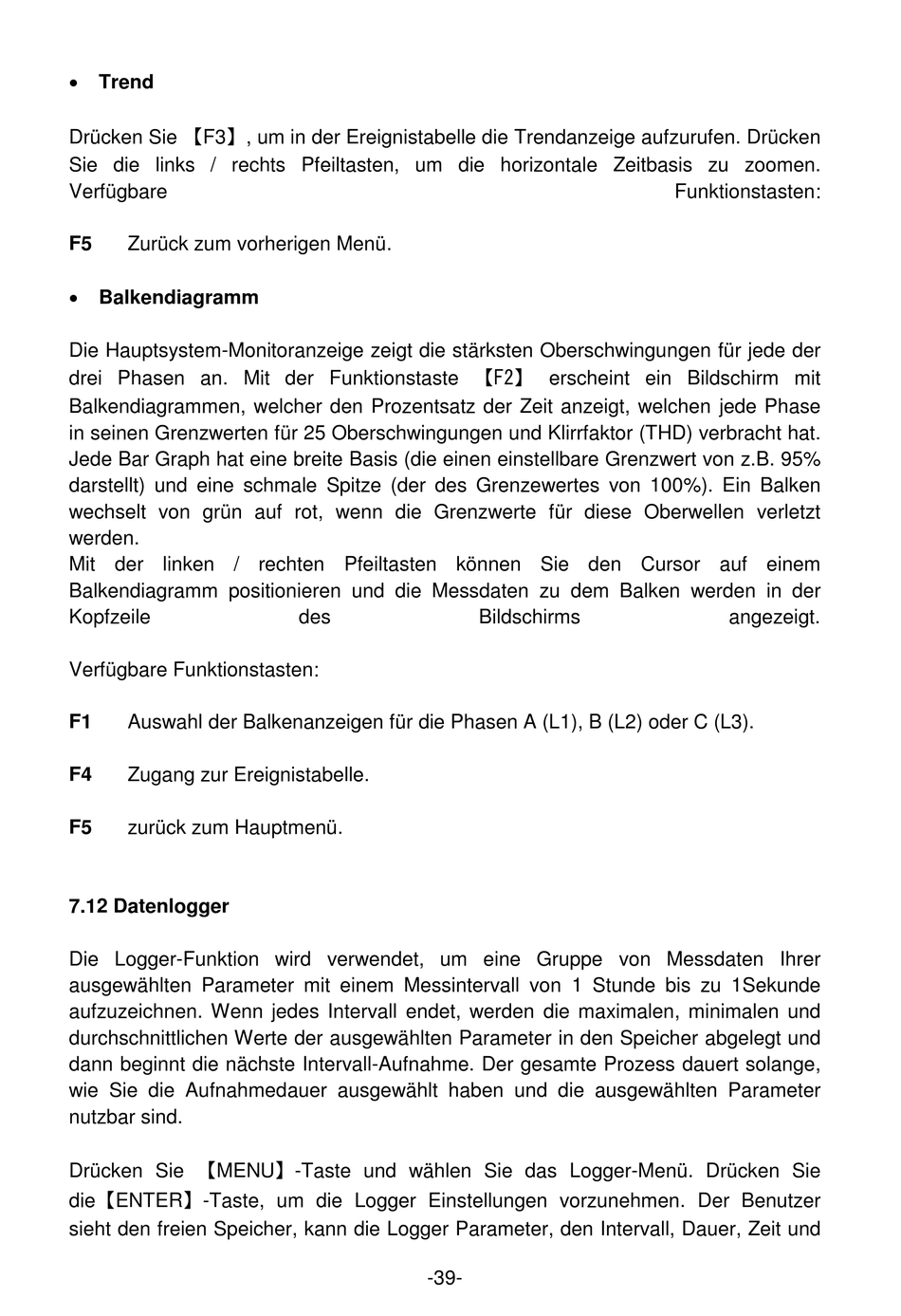

 Trend
Drücken Sie 【F3】, um in der Ereignistabelle die Trendanzeige aufzurufen. Drücken
Sie die links / rechts Pfeiltasten, um die horizontale Zeitbasis zu zoomen.
Verfügbare
F5 Zurück zum vorherigen Menü.
 Balkendiagramm
Die Hauptsystem-Monitoranzeige zeigt die stärksten Oberschwingungen für jede der
drei Phasen an. Mit der Funktionstaste 【F2】 erscheint ein Bildschirm mit
Balkendiagrammen, welcher den Prozentsatz der Zeit anzeigt, welchen jede Phase
in seinen Grenzwerten für 25 Oberschwingungen und Klirrfaktor (THD) verbracht hat.
Jede Bar Graph hat eine breite Basis (die einen einstellbare Grenzwert von z.B. 95%
darstellt) und eine schmale Spitze (der des Grenzewertes von 100%). Ein Balken
wechselt von grün auf rot, wenn die Grenzwerte für diese Oberwellen verletzt
werden.
Mit der linken / rechten Pfeiltasten können Sie den Cursor auf einem
Balkendiagramm positionieren und die Messdaten zu dem Balken werden in der
Kopfzeile
Verfügbare Funktionstasten:
F1 Auswahl der Balkenanzeigen für die Phasen A (L1), B (L2) oder C (L3).
F4 Zugang zur Ereignistabelle.
F5 zurück zum Hauptmenü.

7.12 Datenlogger

Die Logger-Funktion wird verwendet, um eine Gruppe von Messdaten Ihrer
ausgewählten Parameter mit einem Messintervall von 1 Stunde bis zu 1Sekunde
aufzuzeichnen. Wenn jedes Intervall endet, werden die maximalen, minimalen und
durchschnittlichen Werte der ausgewählten Parameter in den Speicher abgelegt und
dann beginnt die nächste Intervall-Aufnahme. Der gesamte Prozess dauert solange,
wie Sie die Aufnahmedauer ausgewählt haben und die ausgewählten Parameter
nutzbar sind.
Drücken Sie 【MENU】-Taste und wählen Sie das Logger-Menü. Drücken Sie
die【ENTER】-Taste, um die Logger Einstellungen vorzunehmen. Der Benutzer
sieht den freien Speicher, kann die Logger Parameter, den Intervall, Dauer, Zeit und
des
-39-
Bildschirms
Funktionstasten:
angezeigt.
