Ein Scheitelfaktor der Nähe 2.0 zeigt eine hohe Verzerrung an. CF = 2,0 kann z. B.
bei Gleichrichtern gefunden werden, welche nur den Strom der oberen Sinuswelle
durchleiten.

7.4. Dips und Swells

Einbrüche und Erhöhungen zeichnen Swells, Dips, Unterbrechungen und schnelle
Spannungsschwankungen auf.
Einbrüche und Spitzen sind schnelle Abweichungen von der Normalspannung . Die
Stärke kann zehn bis hundert Volt betragen und die Dauer kann von einem halben
Zyklus auf wenige Sekunden variieren, wie in IEC61000-4-30 definiert. Bei einem Dip
fällt die Spannung und bei einem Swell steigt die Spannung kurzzeitig an.
In 3-Phasen-Systemen beginnt ein Dip, wenn die Spannung an einer oder mehreren
Phasen unter die Dip-Schwelle abstürzt und endet, wenn alle Phasen wieder gleich
oder über dem Dip-Schwellenwert zuzüglich Hysterese sind. Ein Swell (eine Spitze)
beginnt, wenn die Spannung an einer oder mehreren Phasen bis an den
Schwellenwert des Swells ansteigt und endet, wenn alle Phasen wieder gleich oder
unterhalb des Schwellenwertes minus Hysterese sind. Die Triggerbedingungen für
Einbrüche und Spitzen sind der Schwellenwert und die Hysterese. Einbrüche und
Spitzen werden in Dauer, Umfang und Zeitpunkt des Auftretens charakterisiert, wie
im nachfolgenden Bild erläutert:

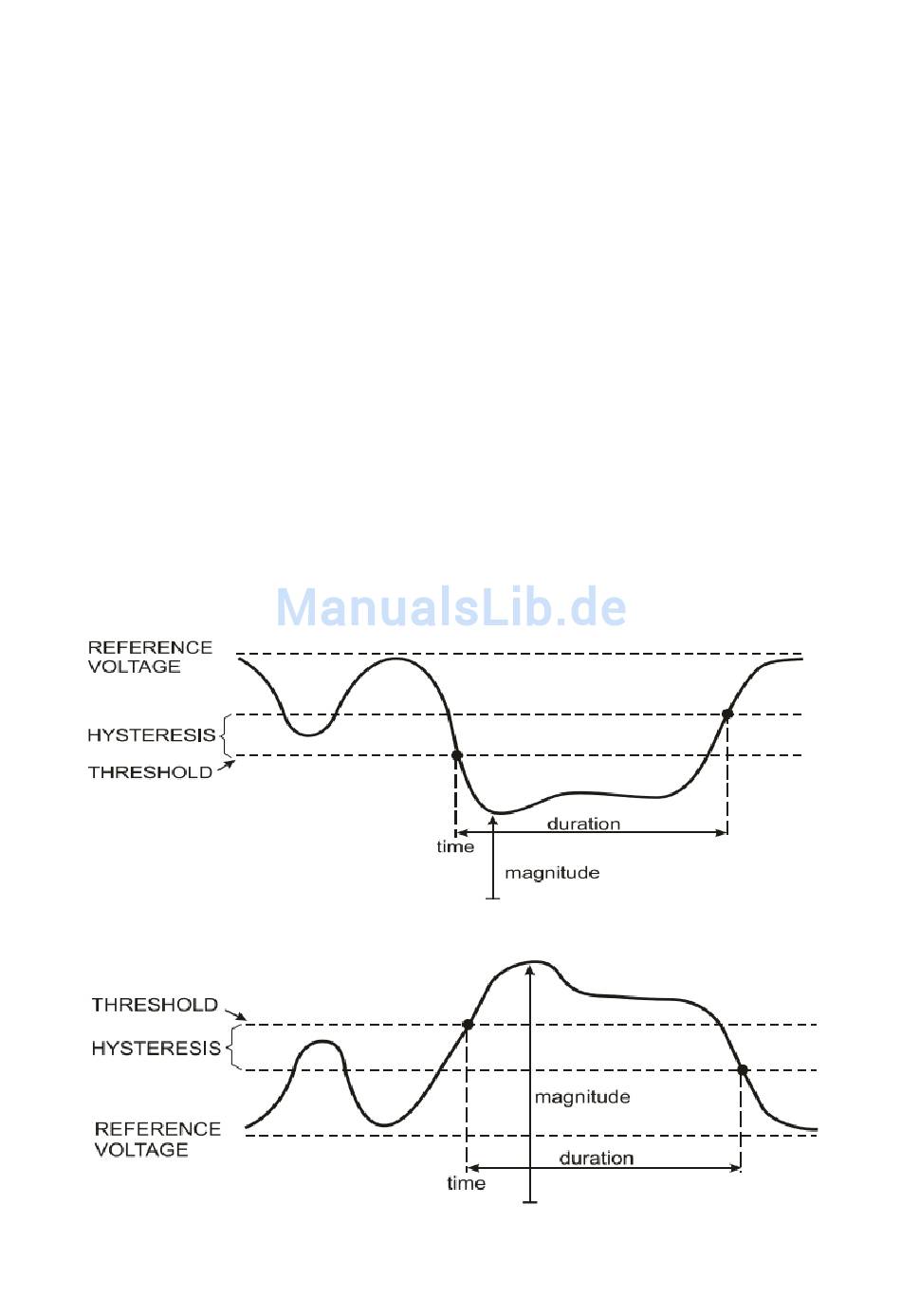

Bild: Charakteristik eines Spannungseinbruchs
Bild: Charakteristik einer Spannungsspitze
-25-
