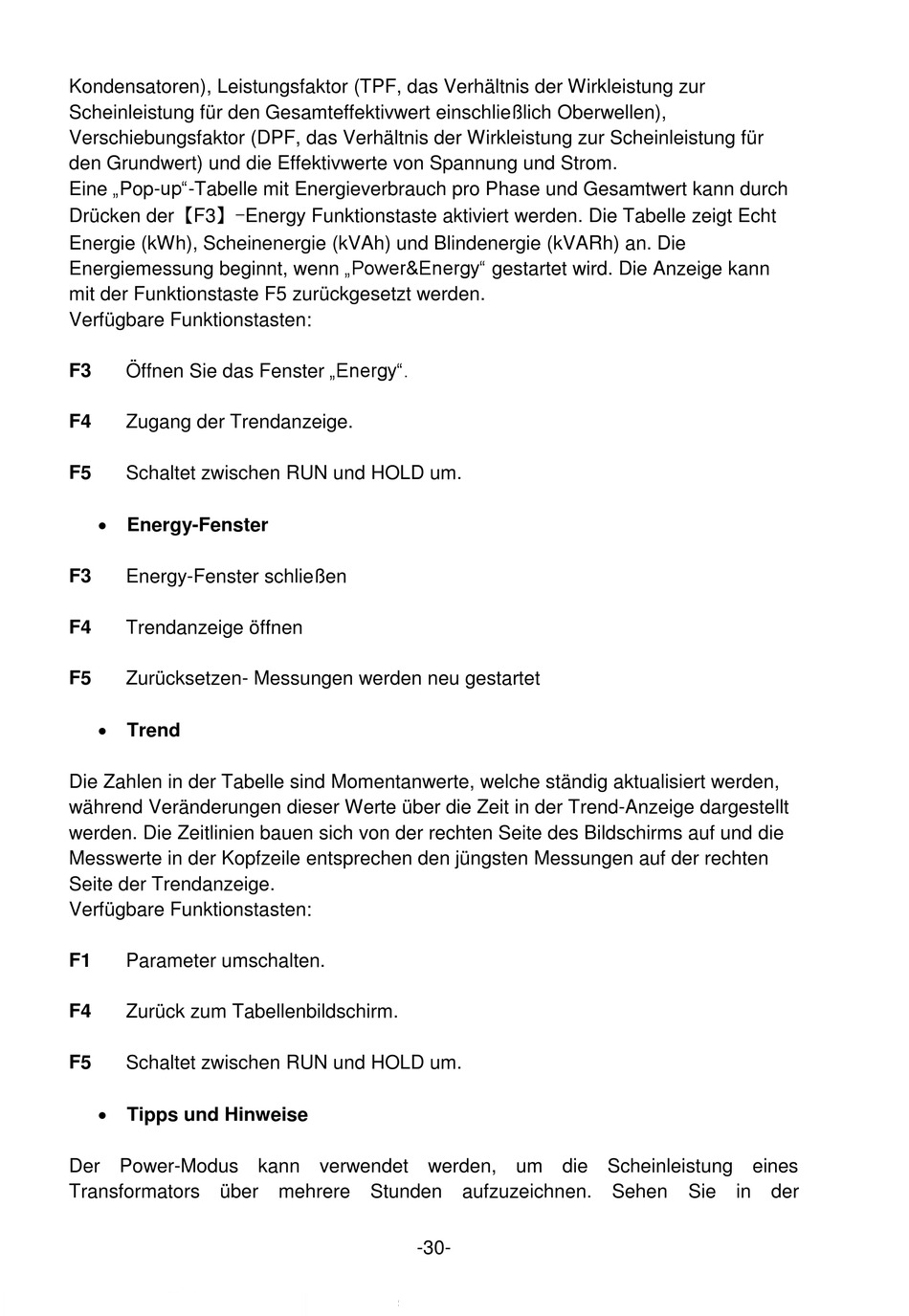

PeakTech 4145 Bedienungsanleitung Seite 30

Kondensatoren), Leistungsfaktor (TPF, das Verhältnis der Wirkleistung zur
Scheinleistung für den Gesamteffektivwert einschließlich Oberwellen),
Verschiebungsfaktor (DPF, das Verhältnis der Wirkleistung zur Scheinleistung für
den Grundwert) und die Effektivwerte von Spannung und Strom.
Eine „Pop-up"-Tabelle mit Energieverbrauch pro Phase und Gesamtwert kann durch
Drücken der【F3】-Energy Funktionstaste aktiviert werden. Die Tabelle zeigt Echt
Energie (kWh), Scheinenergie (kVAh) und Blindenergie (kVARh) an. Die
Energiemessung beginnt, wenn „Power&Energy" gestartet wird. Die Anzeige kann
mit der Funktionstaste F5 zurückgesetzt werden.
Verfügbare Funktionstasten:
Öffnen Sie das Fenster „Energy".
F3
F4 Zugang der Trendanzeige.
F5 Schaltet zwischen RUN und HOLD um.
 Energy-Fenster
F3 Energy-Fenster schließen
F4 Trendanzeige öffnen
F5 Zurücksetzen- Messungen werden neu gestartet
 Trend
Die Zahlen in der Tabelle sind Momentanwerte, welche ständig aktualisiert werden,
während Veränderungen dieser Werte über die Zeit in der Trend-Anzeige dargestellt
werden. Die Zeitlinien bauen sich von der rechten Seite des Bildschirms auf und die
Messwerte in der Kopfzeile entsprechen den jüngsten Messungen auf der rechten
Seite der Trendanzeige.
Verfügbare Funktionstasten:
F1 Parameter umschalten.
F4 Zurück zum Tabellenbildschirm.
F5 Schaltet zwischen RUN und HOLD um.
 Tipps und Hinweise
Der Power-Modus kann verwendet werden, um die Scheinleistung eines
Transformators über mehrere Stunden aufzuzeichnen. Sehen
-30-
Sie in der
