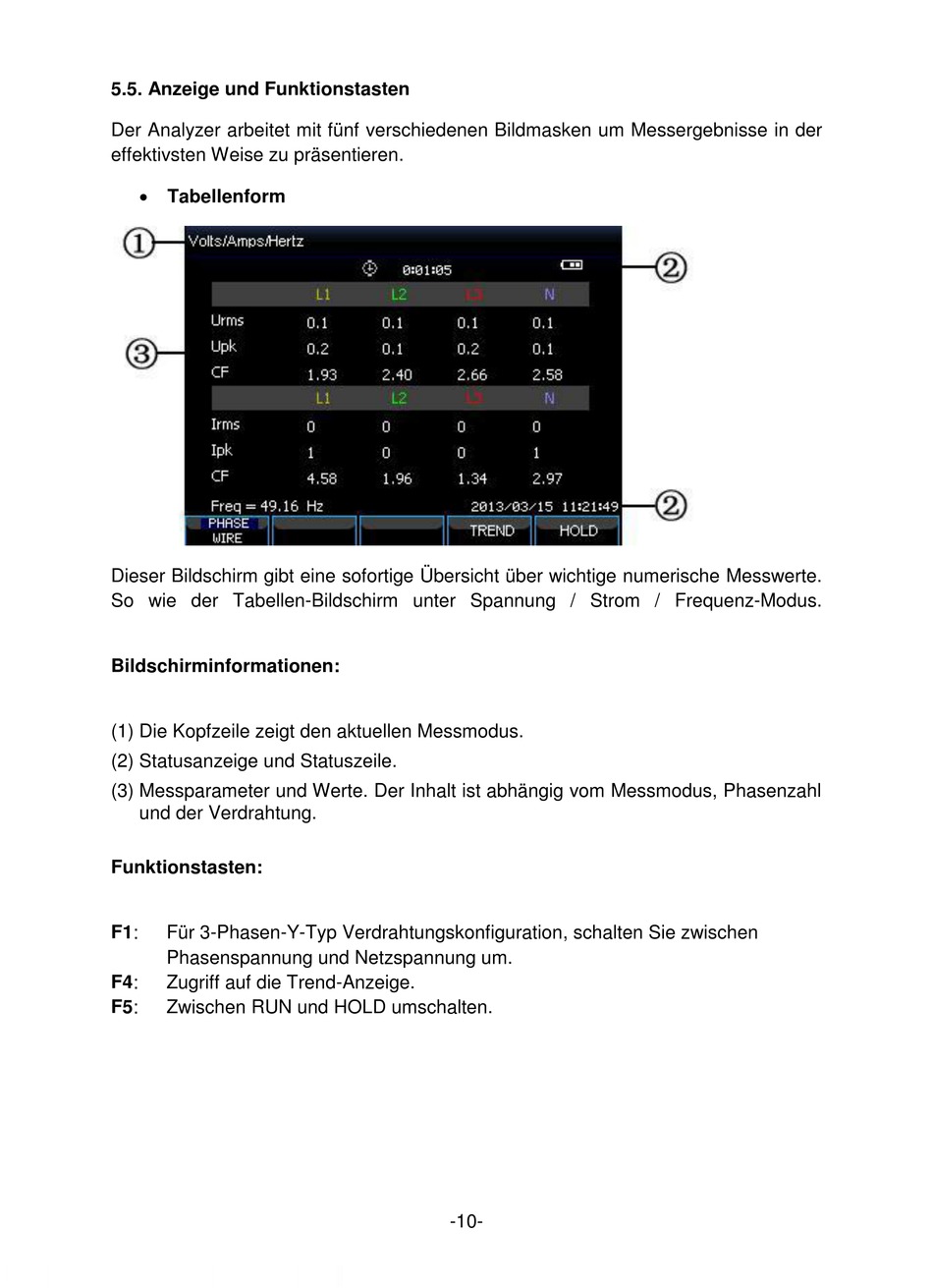

5.5. Anzeige und Funktionstasten
Der Analyzer arbeitet mit fünf verschiedenen Bildmasken um Messergebnisse in der
effektivsten Weise zu präsentieren.
 Tabellenform
Dieser Bildschirm gibt eine sofortige Übersicht über wichtige numerische Messwerte.
So wie der Tabellen-Bildschirm unter Spannung / Strom / Frequenz-Modus.
Bildschirminformationen:
(1) Die Kopfzeile zeigt den aktuellen Messmodus.
(2) Statusanzeige und Statuszeile.
(3) Messparameter und Werte. Der Inhalt ist abhängig vom Messmodus, Phasenzahl
und der Verdrahtung.
Funktionstasten:
F1: Für 3-Phasen-Y-Typ Verdrahtungskonfiguration, schalten Sie zwischen
Phasenspannung und Netzspannung um.
F4: Zugriff auf die Trend-Anzeige.
F5: Zwischen RUN und HOLD umschalten.
-10-
