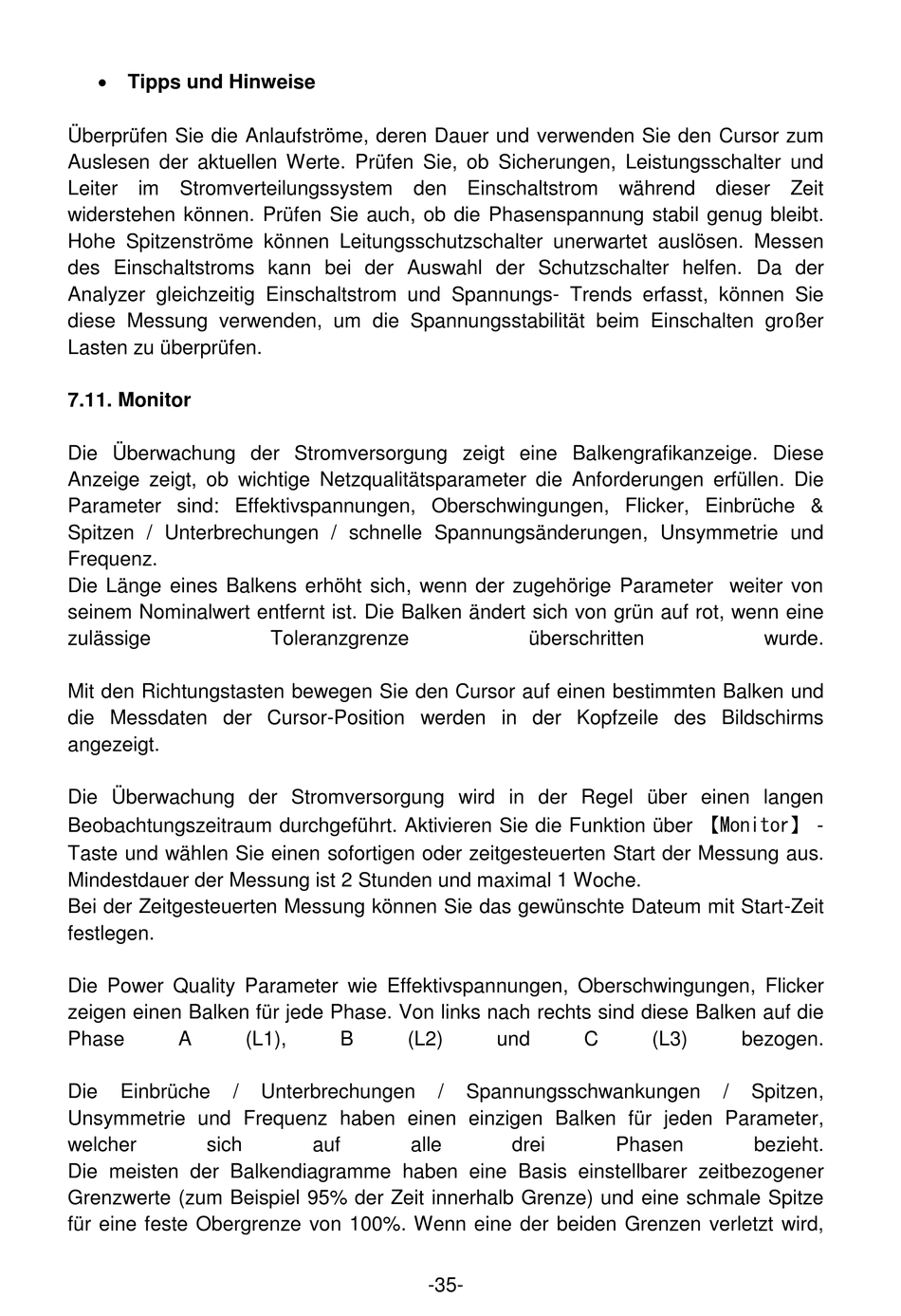

Tipps und Hinweise
Überprüfen Sie die Anlaufströme, deren Dauer und verwenden Sie den Cursor zum
Auslesen der aktuellen Werte. Prüfen Sie, ob Sicherungen, Leistungsschalter und
Leiter im Stromverteilungssystem den Einschaltstrom während dieser Zeit
widerstehen können. Prüfen Sie auch, ob die Phasenspannung stabil genug bleibt.
Hohe Spitzenströme können Leitungsschutzschalter unerwartet auslösen. Messen
des Einschaltstroms kann bei der Auswahl der Schutzschalter helfen. Da der
Analyzer gleichzeitig Einschaltstrom und Spannungs- Trends erfasst, können Sie
diese Messung verwenden, um die Spannungsstabilität beim Einschalten großer
Lasten zu überprüfen.
7.11. Monitor
Die Überwachung der Stromversorgung zeigt eine Balkengrafikanzeige. Diese
Anzeige zeigt, ob wichtige Netzqualitätsparameter die Anforderungen erfüllen. Die
Parameter sind: Effektivspannungen, Oberschwingungen, Flicker, Einbrüche &
Spitzen / Unterbrechungen / schnelle Spannungsänderungen, Unsymmetrie und
Frequenz.
Die Länge eines Balkens erhöht sich, wenn der zugehörige Parameter weiter von
seinem Nominalwert entfernt ist. Die Balken ändert sich von grün auf rot, wenn eine
zulässige
Toleranzgrenze
überschritten
wurde.
Mit den Richtungstasten bewegen Sie den Cursor auf einen bestimmten Balken und
die Messdaten der Cursor-Position werden in der Kopfzeile des Bildschirms
angezeigt.
Die Überwachung der Stromversorgung wird in der Regel über einen langen
Beobachtungszeitraum durchgeführt. Aktivieren Sie die Funktion über 【Monitor】 -
Taste und wählen Sie einen sofortigen oder zeitgesteuerten Start der Messung aus.
Mindestdauer der Messung ist 2 Stunden und maximal 1 Woche.
Bei der Zeitgesteuerten Messung können Sie das gewünschte Dateum mit Start-Zeit
festlegen.
Die Power Quality Parameter wie Effektivspannungen, Oberschwingungen, Flicker
zeigen einen Balken für jede Phase. Von links nach rechts sind diese Balken auf die
Phase
A
(L1),
B
(L2)
und
C
(L3)
bezogen.
Die
Einbrüche
/
Unterbrechungen
/
Spannungsschwankungen
/
Spitzen,
Unsymmetrie und Frequenz haben einen einzigen Balken für jeden Parameter,
welcher
sich
auf
alle
drei
Phasen
bezieht.
Die meisten der Balkendiagramme haben eine Basis einstellbarer zeitbezogener
Grenzwerte (zum Beispiel 95% der Zeit innerhalb Grenze) und eine schmale Spitze
für eine feste Obergrenze von 100%. Wenn eine der beiden Grenzen verletzt wird,
-35-
