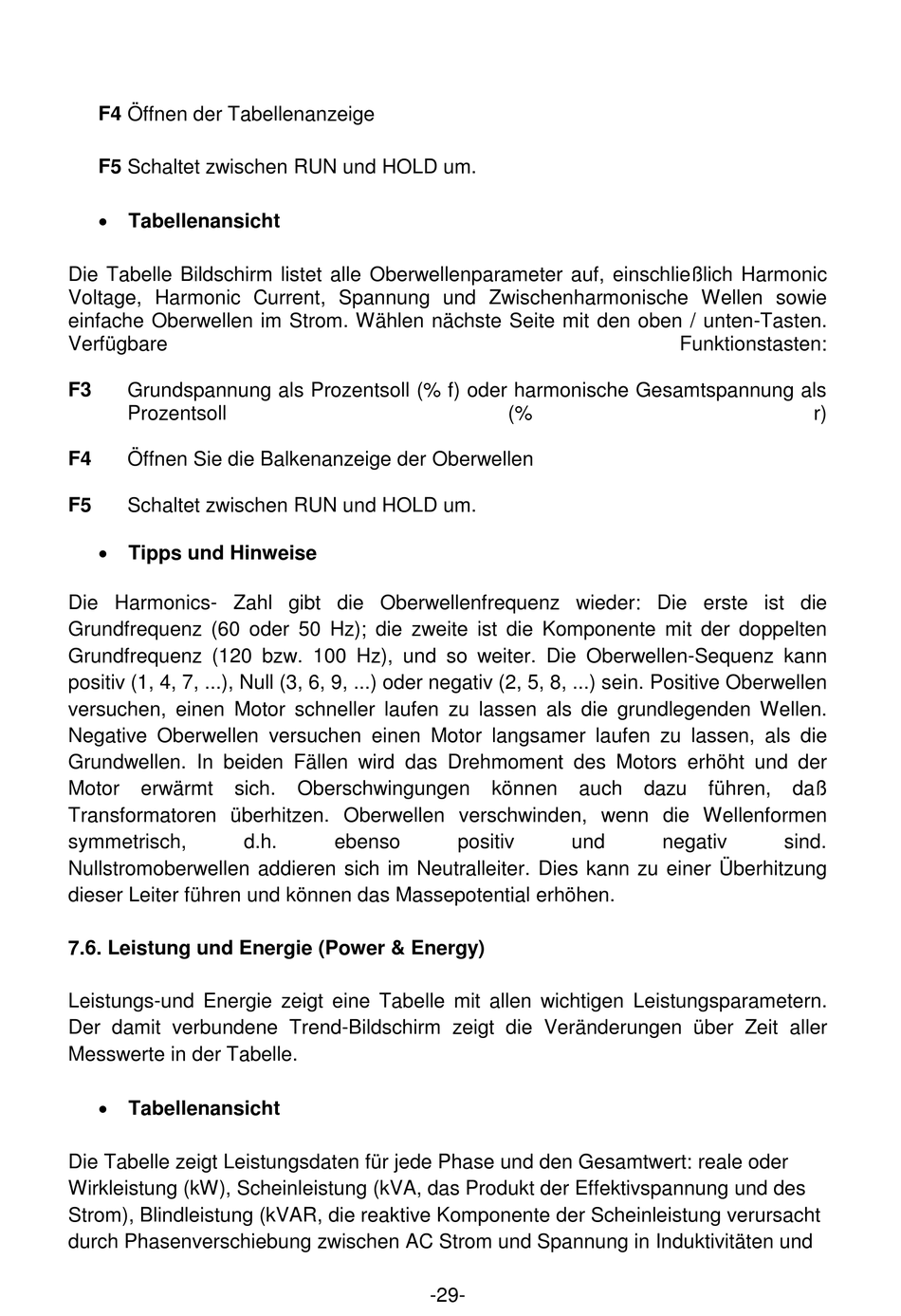

Tabellenansicht; Leistung Und Energie - PeakTech 4145 Bedienungsanleitung

F4 Öffnen der Tabellenanzeige
F5 Schaltet zwischen RUN und HOLD um.
 Tabellenansicht
Die Tabelle Bildschirm listet alle Oberwellenparameter auf, einschließlich Harmonic
Voltage, Harmonic Current, Spannung und Zwischenharmonische Wellen sowie
einfache Oberwellen im Strom. Wählen nächste Seite mit den oben / unten-Tasten.
Verfügbare
F3 Grundspannung als Prozentsoll (% f) oder harmonische Gesamtspannung als
Prozentsoll
F4 Öffnen Sie die Balkenanzeige der Oberwellen
F5 Schaltet zwischen RUN und HOLD um.
 Tipps und Hinweise
Die Harmonics- Zahl gibt die Oberwellenfrequenz wieder: Die erste ist die
Grundfrequenz (60 oder 50 Hz); die zweite ist die Komponente mit der doppelten
Grundfrequenz (120 bzw. 100 Hz), und so weiter. Die Oberwellen-Sequenz kann
positiv (1, 4, 7, ...), Null (3, 6, 9, ...) oder negativ (2, 5, 8, ...) sein. Positive Oberwellen
versuchen, einen Motor schneller laufen zu lassen als die grundlegenden Wellen.
Negative Oberwellen versuchen einen Motor langsamer laufen zu lassen, als die
Grundwellen. In beiden Fällen wird das Drehmoment des Motors erhöht und der
Motor erwärmt sich.
Transformatoren überhitzen. Oberwellen verschwinden, wenn die Wellenformen
symmetrisch,
Nullstromoberwellen addieren sich im Neutralleiter. Dies kann zu einer Überhitzung
dieser Leiter führen und können das Massepotential erhöhen.
7.6. Leistung und Energie (Power & Energy)
Leistungs-und Energie zeigt eine Tabelle mit allen wichtigen Leistungsparametern.
Der damit verbundene Trend-Bildschirm zeigt die Veränderungen über Zeit aller
Messwerte in der Tabelle.
 Tabellenansicht
Die Tabelle zeigt Leistungsdaten für jede Phase und den Gesamtwert: reale oder
Wirkleistung (kW), Scheinleistung (kVA, das Produkt der Effektivspannung und des
Strom), Blindleistung (kVAR, die reaktive Komponente der Scheinleistung verursacht
durch Phasenverschiebung zwischen AC Strom und Spannung in Induktivitäten und
Oberschwingungen
d.h. ebenso
(%
können auch
positiv und
-29-
Funktionstasten:
dazu führen, daß
negativ sind.
r)
