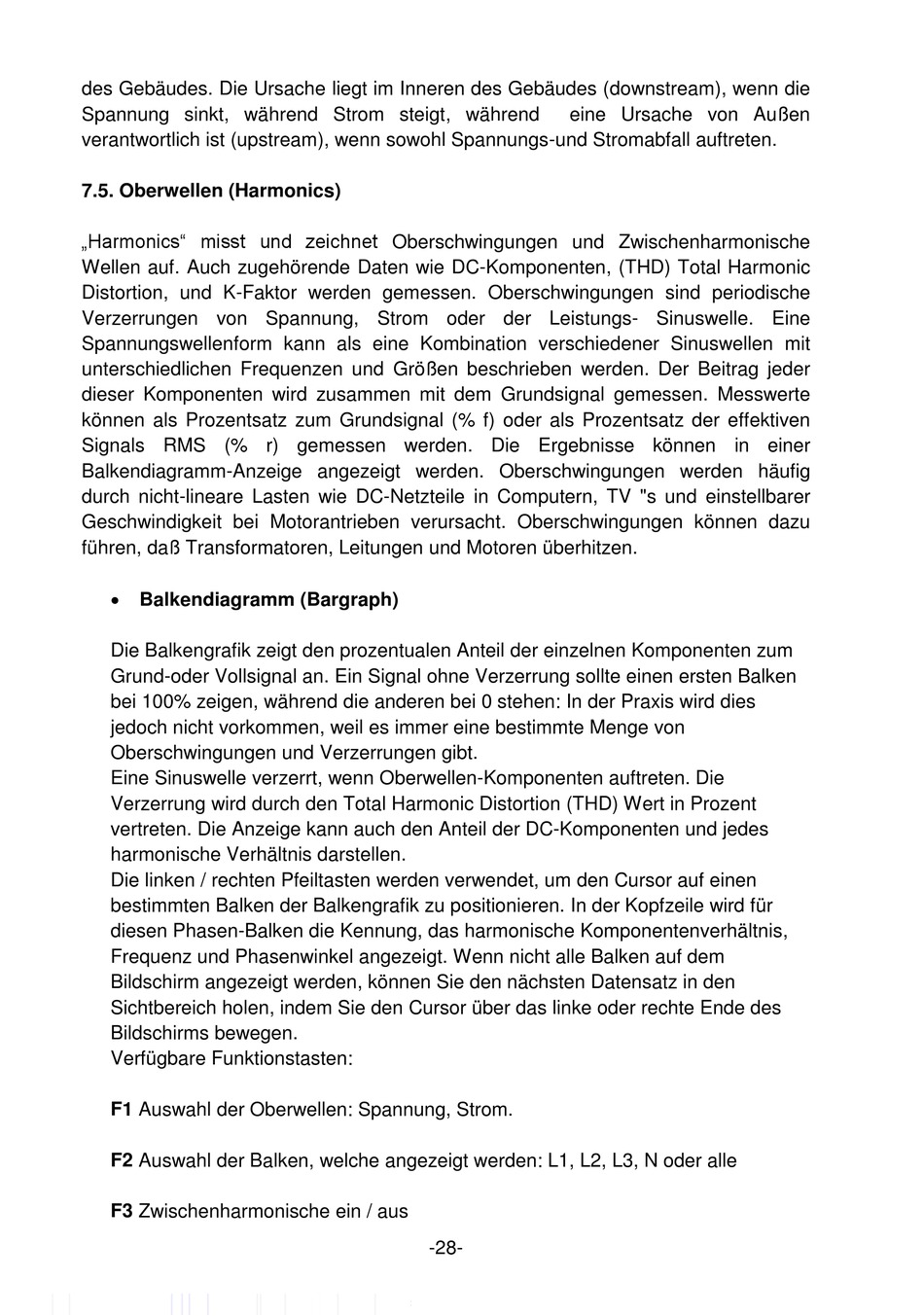

des Gebäudes. Die Ursache liegt im Inneren des Gebäudes (downstream), wenn die
Spannung sinkt, während Strom steigt, während
verantwortlich ist (upstream), wenn sowohl Spannungs-und Stromabfall auftreten.
7.5. Oberwellen (Harmonics)
„Harmonics" misst und zeichnet Oberschwingungen und Zwischenharmonische
Wellen auf. Auch zugehörende Daten wie DC-Komponenten, (THD) Total Harmonic
Distortion, und K-Faktor werden gemessen. Oberschwingungen sind periodische
Verzerrungen von Spannung, Strom oder der Leistungs- Sinuswelle. Eine
Spannungswellenform kann als eine Kombination verschiedener Sinuswellen mit
unterschiedlichen Frequenzen und Größen beschrieben werden. Der Beitrag jeder
dieser Komponenten wird zusammen mit dem Grundsignal gemessen. Messwerte
können als Prozentsatz zum Grundsignal (% f) oder als Prozentsatz der effektiven
Signals RMS (% r) gemessen werden. Die Ergebnisse können in einer
Balkendiagramm-Anzeige angezeigt werden. Oberschwingungen werden häufig
durch nicht-lineare Lasten wie DC-Netzteile in Computern, TV "s und einstellbarer
Geschwindigkeit bei Motorantrieben verursacht. Oberschwingungen können dazu
führen, daß Transformatoren, Leitungen und Motoren überhitzen.
 Balkendiagramm (Bargraph)
Die Balkengrafik zeigt den prozentualen Anteil der einzelnen Komponenten zum
Grund-oder Vollsignal an. Ein Signal ohne Verzerrung sollte einen ersten Balken
bei 100% zeigen, während die anderen bei 0 stehen: In der Praxis wird dies
jedoch nicht vorkommen, weil es immer eine bestimmte Menge von
Oberschwingungen und Verzerrungen gibt.
Eine Sinuswelle verzerrt, wenn Oberwellen-Komponenten auftreten. Die
Verzerrung wird durch den Total Harmonic Distortion (THD) Wert in Prozent
vertreten. Die Anzeige kann auch den Anteil der DC-Komponenten und jedes
harmonische Verhältnis darstellen.
Die linken / rechten Pfeiltasten werden verwendet, um den Cursor auf einen
bestimmten Balken der Balkengrafik zu positionieren. In der Kopfzeile wird für
diesen Phasen-Balken die Kennung, das harmonische Komponentenverhältnis,
Frequenz und Phasenwinkel angezeigt. Wenn nicht alle Balken auf dem
Bildschirm angezeigt werden, können Sie den nächsten Datensatz in den
Sichtbereich holen, indem Sie den Cursor über das linke oder rechte Ende des
Bildschirms bewegen.
Verfügbare Funktionstasten:
F1 Auswahl der Oberwellen: Spannung, Strom.
F2 Auswahl der Balken, welche angezeigt werden: L1, L2, L3, N oder alle
F3 Zwischenharmonische ein / aus
eine Ursache von Außen
-28-
