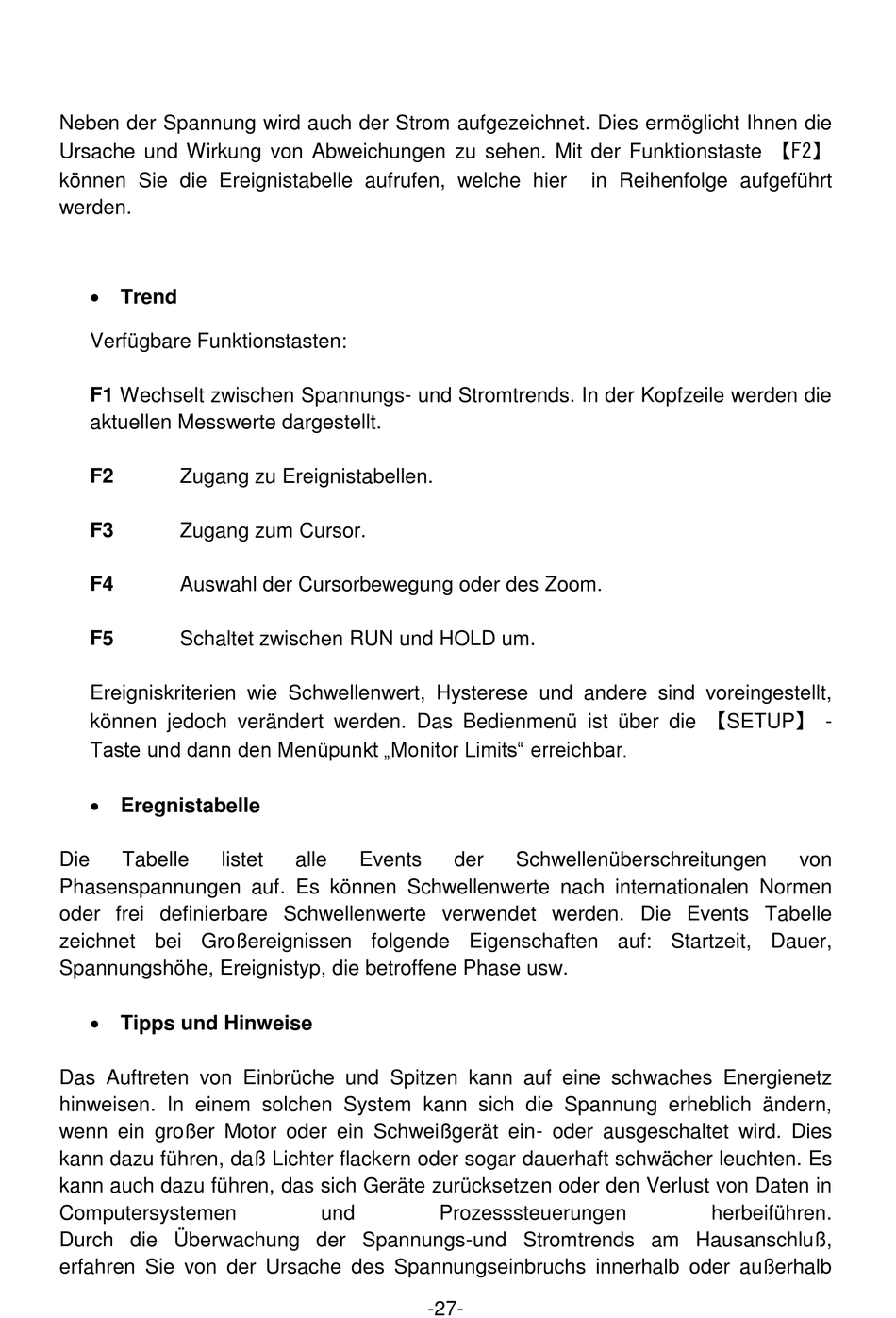

PeakTech 4145 Bedienungsanleitung Seite 27

Neben der Spannung wird auch der Strom aufgezeichnet. Dies ermöglicht Ihnen die
Ursache und Wirkung von Abweichungen zu sehen. Mit der Funktionstaste 【F2】
können Sie die Ereignistabelle aufrufen, welche hier
werden.
 Trend
Verfügbare Funktionstasten:
F1 Wechselt zwischen Spannungs- und Stromtrends. In der Kopfzeile werden die
aktuellen Messwerte dargestellt.
F2 Zugang zu Ereignistabellen.
F3 Zugang zum Cursor.
F4 Auswahl der Cursorbewegung oder des Zoom.
F5 Schaltet zwischen RUN und HOLD um.
Ereigniskriterien wie Schwellenwert, Hysterese und andere sind voreingestellt,
können jedoch verändert werden. Das Bedienmenü ist über die 【SETUP】 -
Taste und dann den Menüpunkt „Monitor Limits" erreichbar.
 Eregnistabelle
Die Tabelle listet
Phasenspannungen auf. Es können Schwellenwerte nach internationalen Normen
oder frei definierbare Schwellenwerte verwendet werden. Die Events Tabelle
zeichnet bei Großereignissen folgende Eigenschaften auf: Startzeit, Dauer,
Spannungshöhe, Ereignistyp, die betroffene Phase usw.
 Tipps und Hinweise
Das Auftreten von Einbrüche und Spitzen kann auf eine schwaches Energienetz
hinweisen. In einem solchen System kann sich die Spannung erheblich ändern,
wenn ein großer Motor oder ein Schweißgerät ein- oder ausgeschaltet wird. Dies
kann dazu führen, daß Lichter flackern oder sogar dauerhaft schwächer leuchten. Es
kann auch dazu führen, das sich Geräte zurücksetzen oder den Verlust von Daten in
Computersystemen
Durch die Überwachung der Spannungs-und Stromtrends am Hausanschluß,
erfahren Sie von der Ursache des Spannungseinbruchs innerhalb oder außerhalb
alle Events der
und Prozesssteuerungen
-27-
in Reihenfolge aufgeführt
Schwellenüberschreitungen von
herbeiführen.
