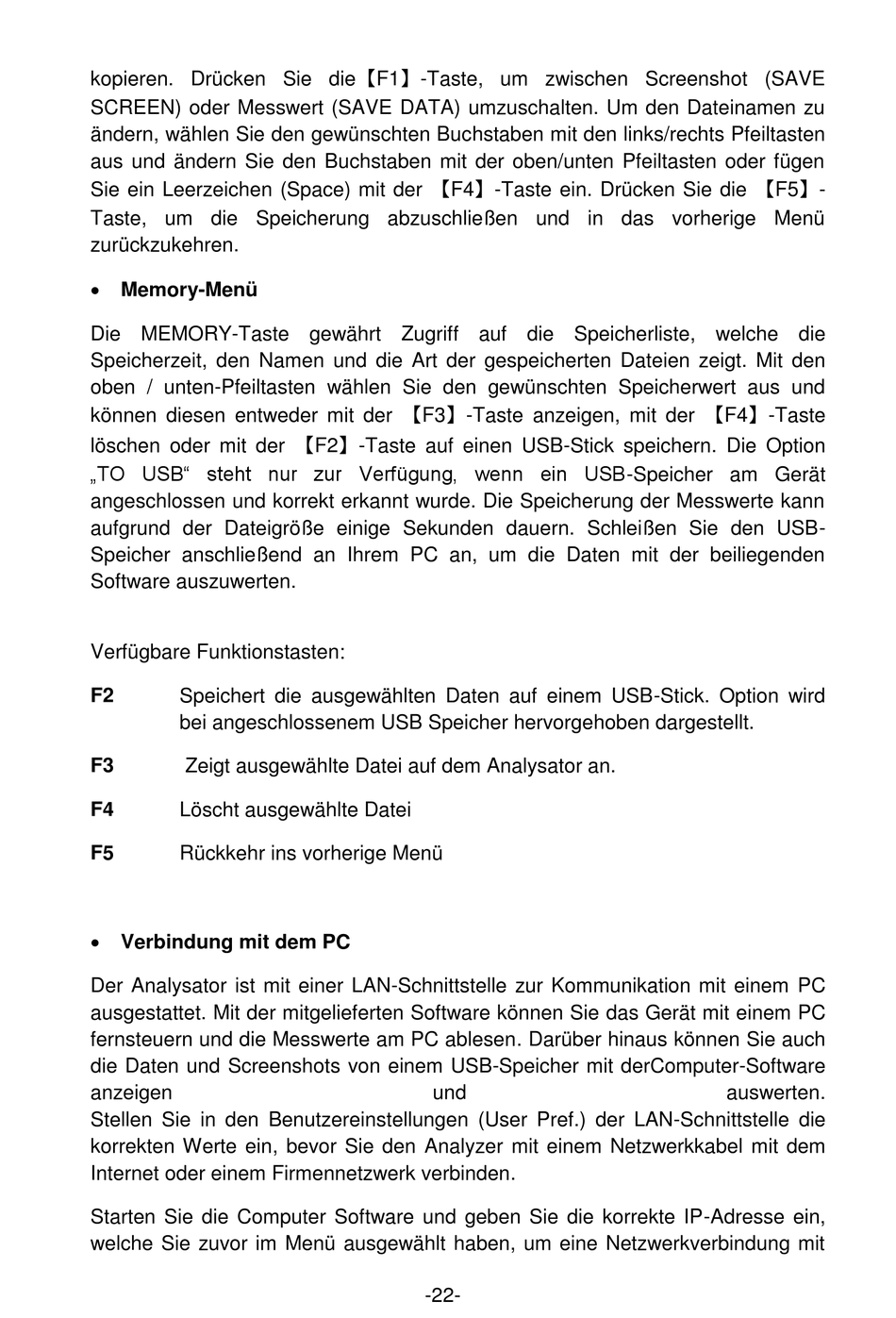

kopieren. Drücken Sie die【F1】-Taste, um zwischen Screenshot (SAVE
SCREEN) oder Messwert (SAVE DATA) umzuschalten. Um den Dateinamen zu
ändern, wählen Sie den gewünschten Buchstaben mit den links/rechts Pfeiltasten
aus und ändern Sie den Buchstaben mit der oben/unten Pfeiltasten oder fügen
Sie ein Leerzeichen (Space) mit der 【F4】-Taste ein. Drücken Sie die 【F5】-
Taste, um die Speicherung abzuschließen und in das vorherige Menü
zurückzukehren.
 Memory-Menü
Die MEMORY-Taste gewährt Zugriff auf die Speicherliste, welche die
Speicherzeit, den Namen und die Art der gespeicherten Dateien zeigt. Mit den
oben / unten-Pfeiltasten wählen Sie den gewünschten Speicherwert aus und
können diesen entweder mit der 【F3】-Taste anzeigen, mit der 【F4】-Taste
löschen oder mit der 【F2】-Taste auf einen USB-Stick speichern. Die Option
„TO USB" steht nur zur Verfügung, wenn ein USB-Speicher am Gerät
angeschlossen und korrekt erkannt wurde. Die Speicherung der Messwerte kann
aufgrund der Dateigröße einige Sekunden dauern. Schleißen Sie den USB-
Speicher anschließend an Ihrem PC an, um die Daten mit der beiliegenden
Software auszuwerten.
Verfügbare Funktionstasten:
F2
Speichert die ausgewählten Daten auf einem USB-Stick. Option wird
bei angeschlossenem USB Speicher hervorgehoben dargestellt.
F3
Zeigt ausgewählte Datei auf dem Analysator an.
F4
Löscht ausgewählte Datei
F5
Rückkehr ins vorherige Menü
 Verbindung mit dem PC
Der Analysator ist mit einer LAN-Schnittstelle zur Kommunikation mit einem PC
ausgestattet. Mit der mitgelieferten Software können Sie das Gerät mit einem PC
fernsteuern und die Messwerte am PC ablesen. Darüber hinaus können Sie auch
die Daten und Screenshots von einem USB-Speicher mit derComputer-Software
anzeigen
Stellen Sie in den Benutzereinstellungen (User Pref.) der LAN-Schnittstelle die
korrekten Werte ein, bevor Sie den Analyzer mit einem Netzwerkkabel mit dem
Internet oder einem Firmennetzwerk verbinden.
Starten Sie die Computer Software und geben Sie die korrekte IP-Adresse ein,
welche Sie zuvor im Menü ausgewählt haben, um eine Netzwerkverbindung mit
und
