PROFINET IO-Datenkommunikation
8.1.2
Fehlererkennungen und Fehlermeldungen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Die folgende Grafik zeigt, an welchen Stellen in der azyklischen
Kommunikation Fehlererkennungen möglich sind.

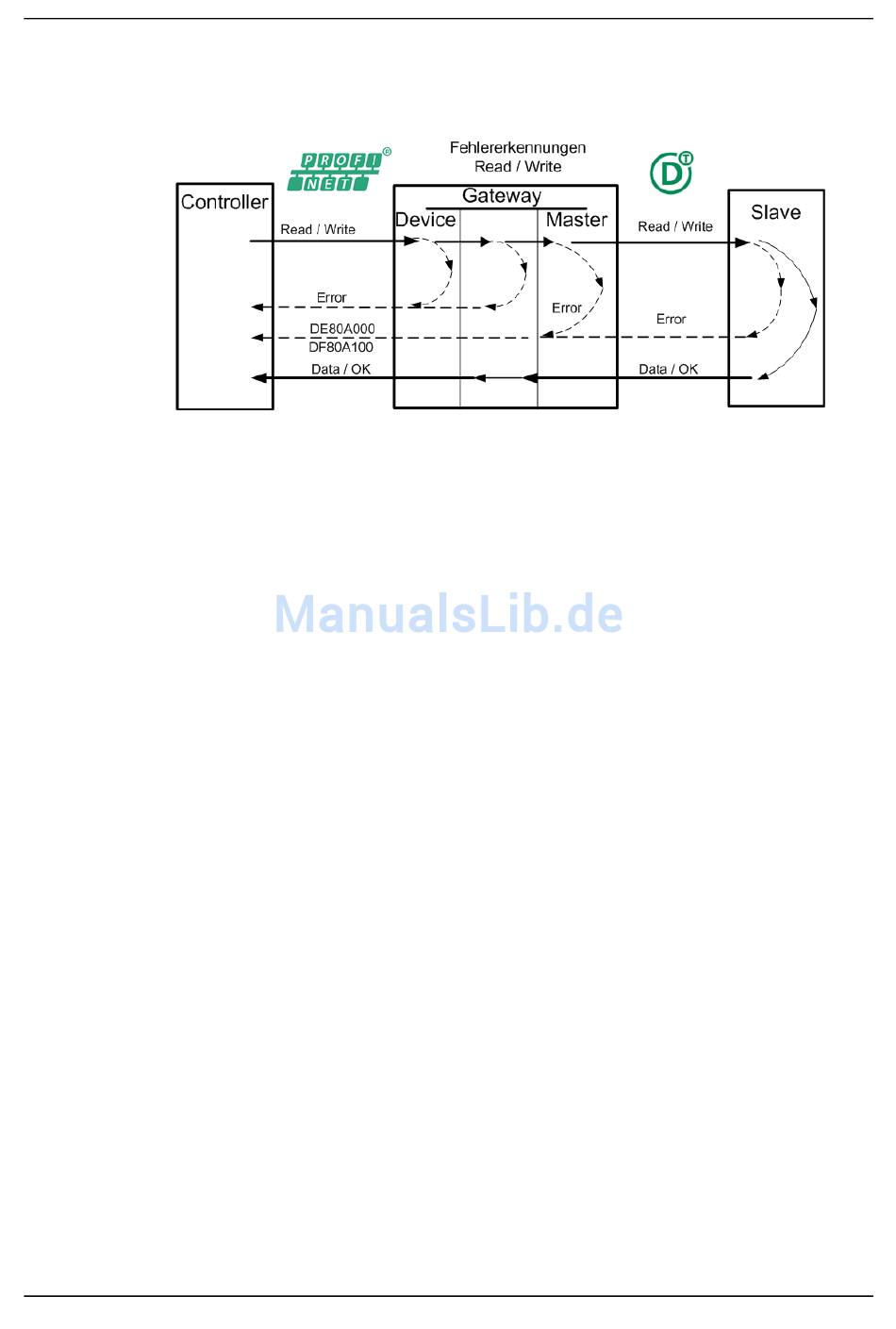

Abbildung 62: Azyklische Daten Fehlererkennungen
Fehler, die im Gateway (PROFINET IO-Device) erkannt werden, werden
als normale PROFINET IO-Fehler an den Controller gemeldet.
Alle Fehler, außer Adressierungsfehler, die im SmartWire-DT-Master oder
Slave erkannt werden, werden mit der Fehlerkennung 0xDE80A000
(Lesen) bzw. 0xDF80A100 (Schreiben) an den PROFINET IO-Controller
gemeldet.
Fehlererkennung durch das Gateway bei Read/Write Record
Ein Fehlercode, z. B. 0xDE80B000, setzt sich zusammen aus:
ErrorCode (DE = IODReadRes), ErrorDecode (80 = PNIORW), ErrorCode1
(B0 = ungültiger Index) und ErrorCode2 (00 = nicht definiert).
87/104
© Hilscher 2012 – 2013
