Gateway in Betrieb nehmen
7.3.2.3 PROFINET IO Controller konfigurieren
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
1. Baugruppenträger (Profilschiene) für IO Controller (SPS) hinzufügen.
 Wählen Sie im Fenster HW Konfig im Hardware Katalog unter
SIMATIC 300 > RACK-300 das Objekt Profilschiene aus und ziehen
Sie es mit gedrückter linker Maustaste in das Konfigurationsfenster.

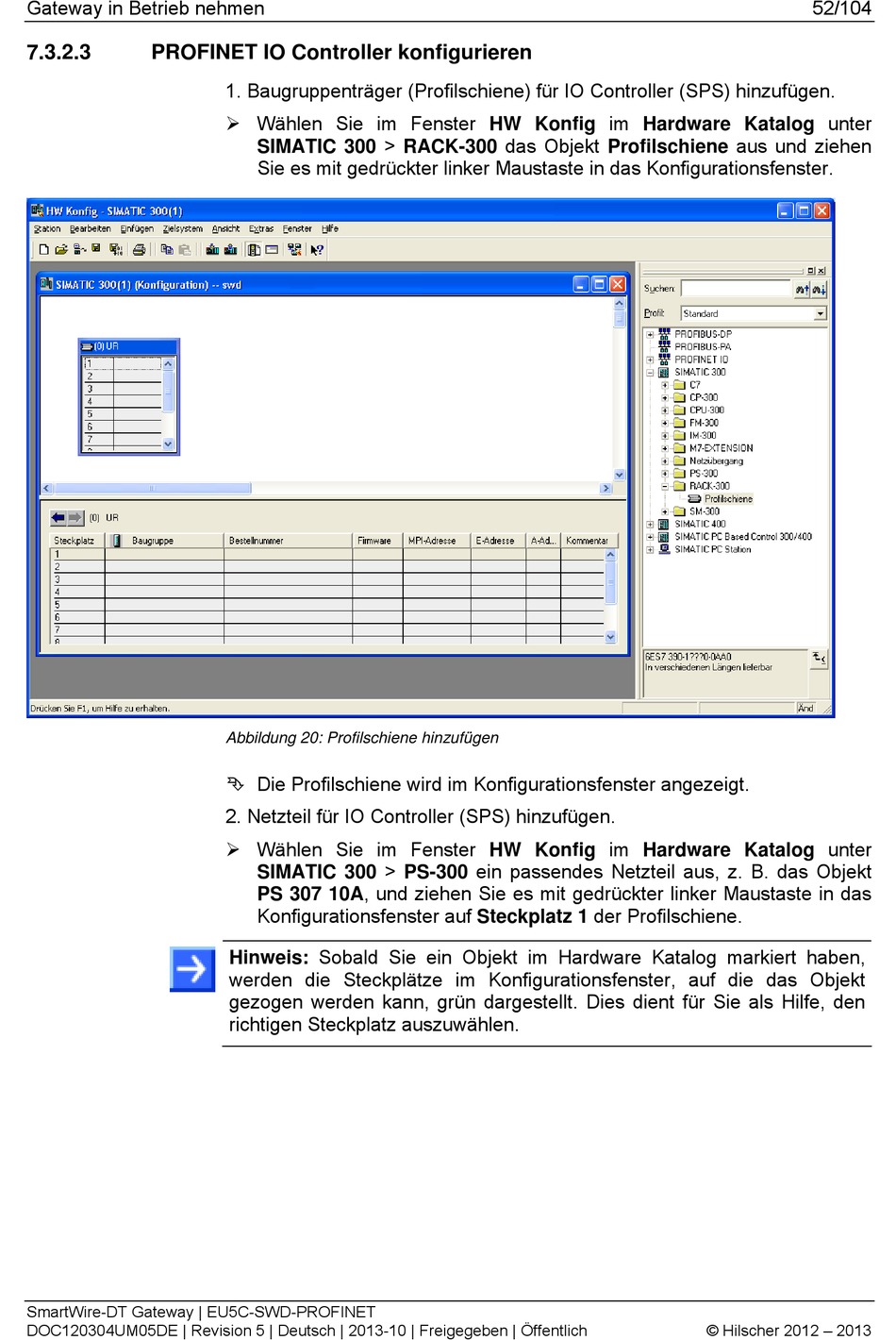

Abbildung 20: Profilschiene hinzufügen
 Die Profilschiene wird im Konfigurationsfenster angezeigt.
2. Netzteil für IO Controller (SPS) hinzufügen.
 Wählen Sie im Fenster HW Konfig im Hardware Katalog unter
SIMATIC 300 > PS-300 ein passendes Netzteil aus, z. B. das Objekt
PS 307 10A, und ziehen Sie es mit gedrückter linker Maustaste in das
Konfigurationsfenster auf Steckplatz 1 der Profilschiene.
Hinweis: Sobald Sie ein Objekt im Hardware Katalog markiert haben,
werden die Steckplätze im Konfigurationsfenster, auf die das Objekt
gezogen werden kann, grün dargestellt. Dies dient für Sie als Hilfe, den
richtigen Steckplatz auszuwählen.
