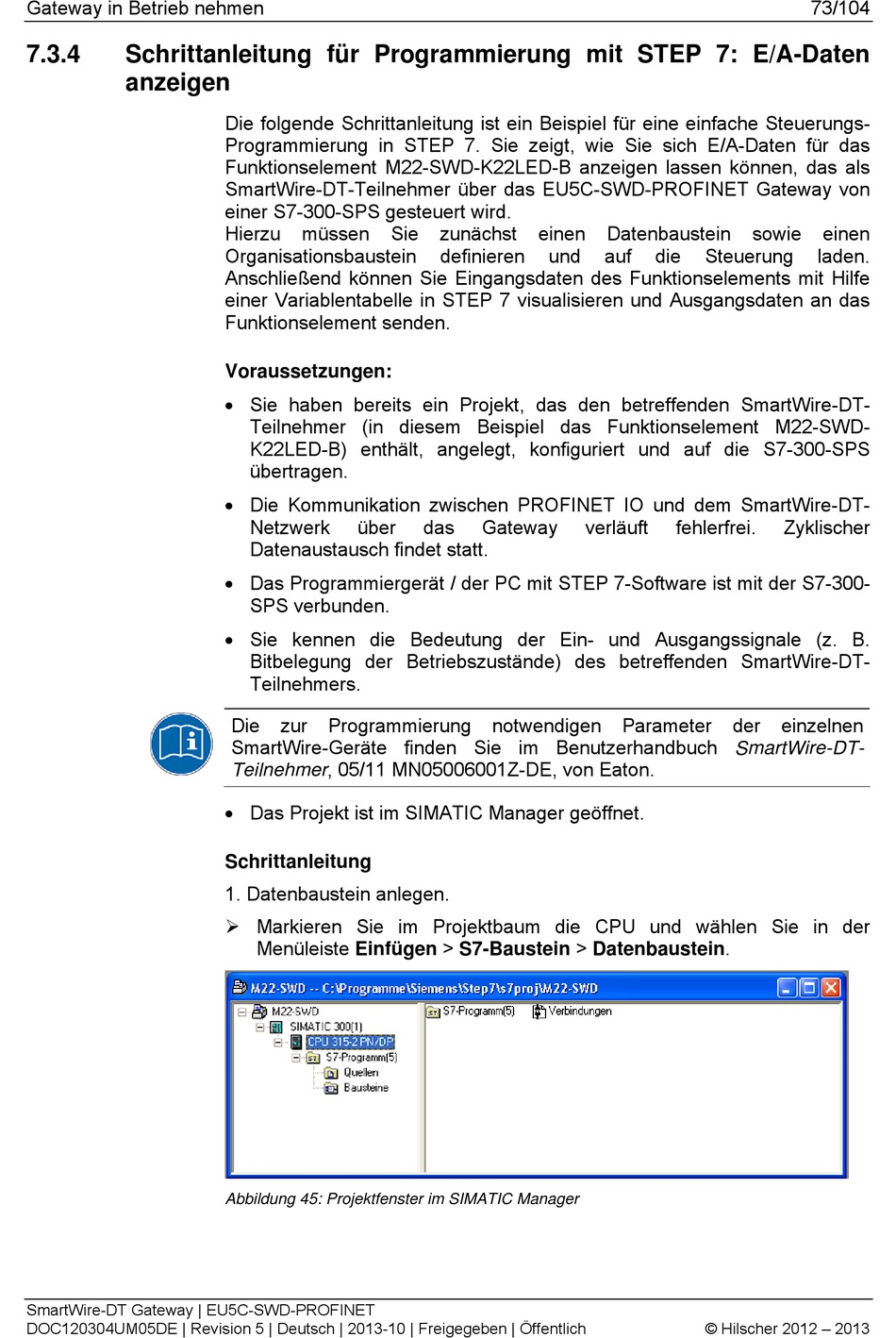

Gateway in Betrieb nehmen
7.3.4
Schrittanleitung für Programmierung mit STEP 7: E/A-Daten
anzeigen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Die folgende Schrittanleitung ist ein Beispiel für eine einfache Steuerungs-
Programmierung in STEP 7. Sie zeigt, wie Sie sich E/A-Daten für das
Funktionselement M22-SWD-K22LED-B anzeigen lassen können, das als
SmartWire-DT-Teilnehmer über das EU5C-SWD-PROFINET Gateway von
einer S7-300-SPS gesteuert wird.
Hierzu
müssen
Sie
Organisationsbaustein
Anschließend können Sie Eingangsdaten des Funktionselements mit Hilfe
einer Variablentabelle in STEP 7 visualisieren und Ausgangsdaten an das
Funktionselement senden.
Voraussetzungen:
Sie haben bereits ein Projekt, das den betreffenden SmartWire-DT-
Teilnehmer (in diesem Beispiel das Funktionselement M22-SWD-
K22LED-B) enthält, angelegt, konfiguriert und auf die S7-300-SPS
übertragen.
Die Kommunikation zwischen PROFINET IO und dem SmartWire-DT-
Netzwerk
über
Datenaustausch findet statt.
Das Programmiergerät / der PC mit STEP 7-Software ist mit der S7-300-
SPS verbunden.
Sie kennen die Bedeutung der Ein- und Ausgangssignale (z. B.
Bitbelegung der Betriebszustände) des betreffenden SmartWire-DT-
Teilnehmers.
Die
zur
Programmierung
SmartWire-Geräte finden Sie im Benutzerhandbuch SmartWire-DT-
Teilnehmer, 05/11 MN05006001Z-DE, von Eaton.
Das Projekt ist im SIMATIC Manager geöffnet.
Schrittanleitung
1. Datenbaustein anlegen.
Markieren Sie im Projektbaum die CPU und wählen Sie in der
Menüleiste Einfügen > S7-Baustein > Datenbaustein.
Abbildung 45: Projektfenster im SIMATIC Manager
zunächst
einen
definieren
und
das
Gateway
verläuft
notwendigen
Datenbaustein
sowie
auf
die
Steuerung
fehlerfrei.
Parameter
der
© Hilscher 2012 – 2013
73/104
einen
laden.
Zyklischer
einzelnen
