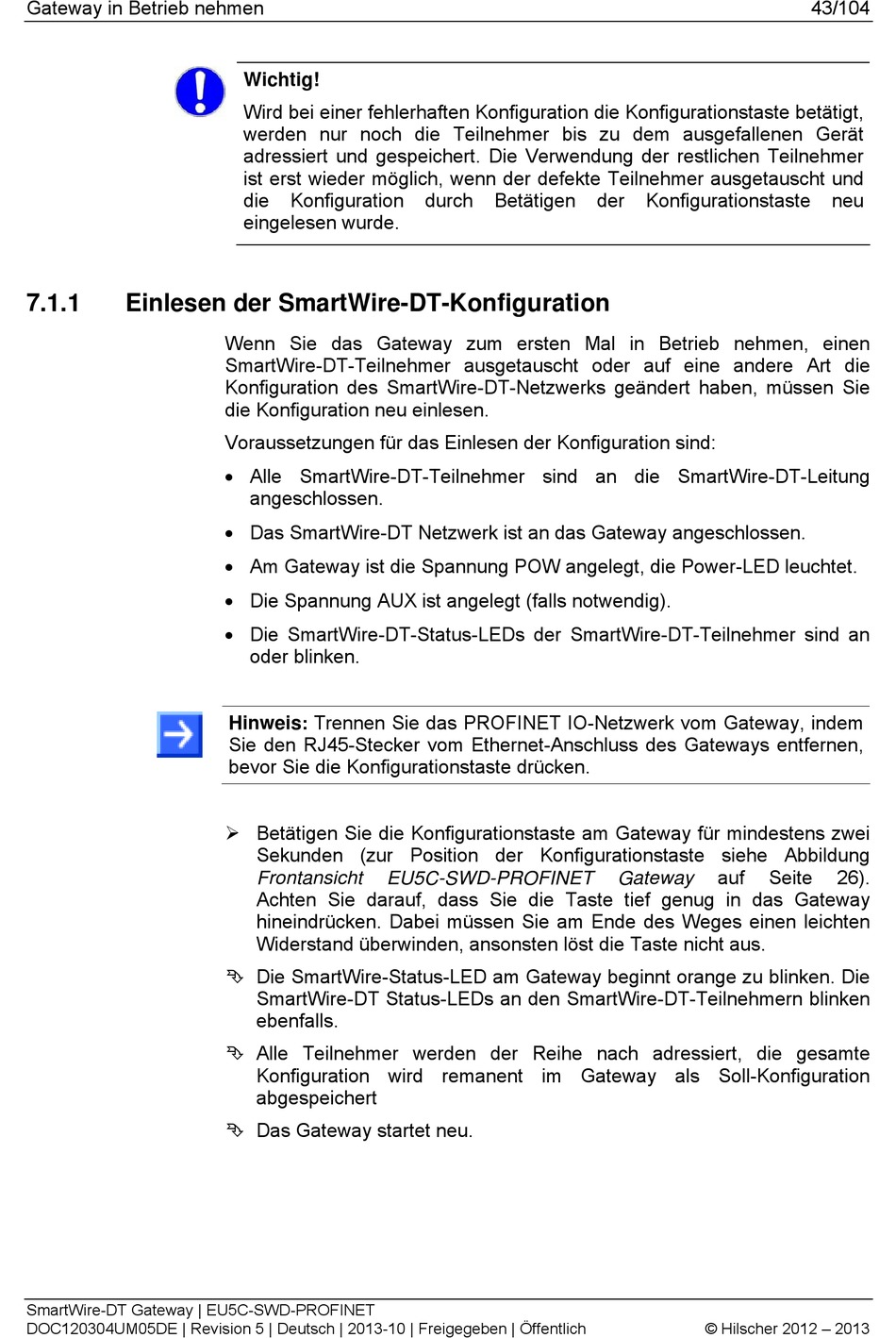

Gateway in Betrieb nehmen
7.1.1
Einlesen der SmartWire-DT-Konfiguration
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Wichtig!
Wird bei einer fehlerhaften Konfiguration die Konfigurationstaste betätigt,
werden nur noch die Teilnehmer bis zu dem ausgefallenen Gerät
adressiert und gespeichert. Die Verwendung der restlichen Teilnehmer
ist erst wieder möglich, wenn der defekte Teilnehmer ausgetauscht und
die
Konfiguration
eingelesen wurde.
Wenn Sie das Gateway zum ersten Mal in Betrieb nehmen, einen
SmartWire-DT-Teilnehmer ausgetauscht oder auf eine andere Art die
Konfiguration des SmartWire-DT-Netzwerks geändert haben, müssen Sie
die Konfiguration neu einlesen.
Voraussetzungen für das Einlesen der Konfiguration sind:
Alle SmartWire-DT-Teilnehmer sind an die SmartWire-DT-Leitung
angeschlossen.
Das SmartWire-DT Netzwerk ist an das Gateway angeschlossen.
Am Gateway ist die Spannung POW angelegt, die Power-LED leuchtet.
Die Spannung AUX ist angelegt (falls notwendig).
Die SmartWire-DT-Status-LEDs der SmartWire-DT-Teilnehmer sind an
oder blinken.
Hinweis : Trennen Sie das PROFINET IO-Netzwerk vom Gateway, indem
Sie den RJ45-Stecker vom Ethernet-Anschluss des Gateways entfernen,
bevor Sie die Konfigurationstaste drücken.
Betätigen Sie die Konfigurationstaste am Gateway für mindestens zwei
Sekunden (zur Position der Konfigurationstaste siehe Abbildung
Frontansicht
EU5C-SWD-PROFINET
Achten Sie darauf, dass Sie die Taste tief genug in das Gateway
hineindrücken. Dabei müssen Sie am Ende des Weges einen leichten
Widerstand überwinden, ansonsten löst die Taste nicht aus.
Die SmartWire-Status-LED am Gateway beginnt orange zu blinken. Die
SmartWire-DT Status-LEDs an den SmartWire-DT-Teilnehmern blinken
ebenfalls.
Alle Teilnehmer werden der Reihe nach adressiert, die gesamte
Konfiguration wird remanent im Gateway als Soll-Konfiguration
abgespeichert
Das Gateway startet neu.
durch
Betätigen
der
Konfigurationstaste
auf
Gateway
© Hilscher 2012 – 2013
43/104
neu
Seite
26).
