Gateway in Betrieb nehmen

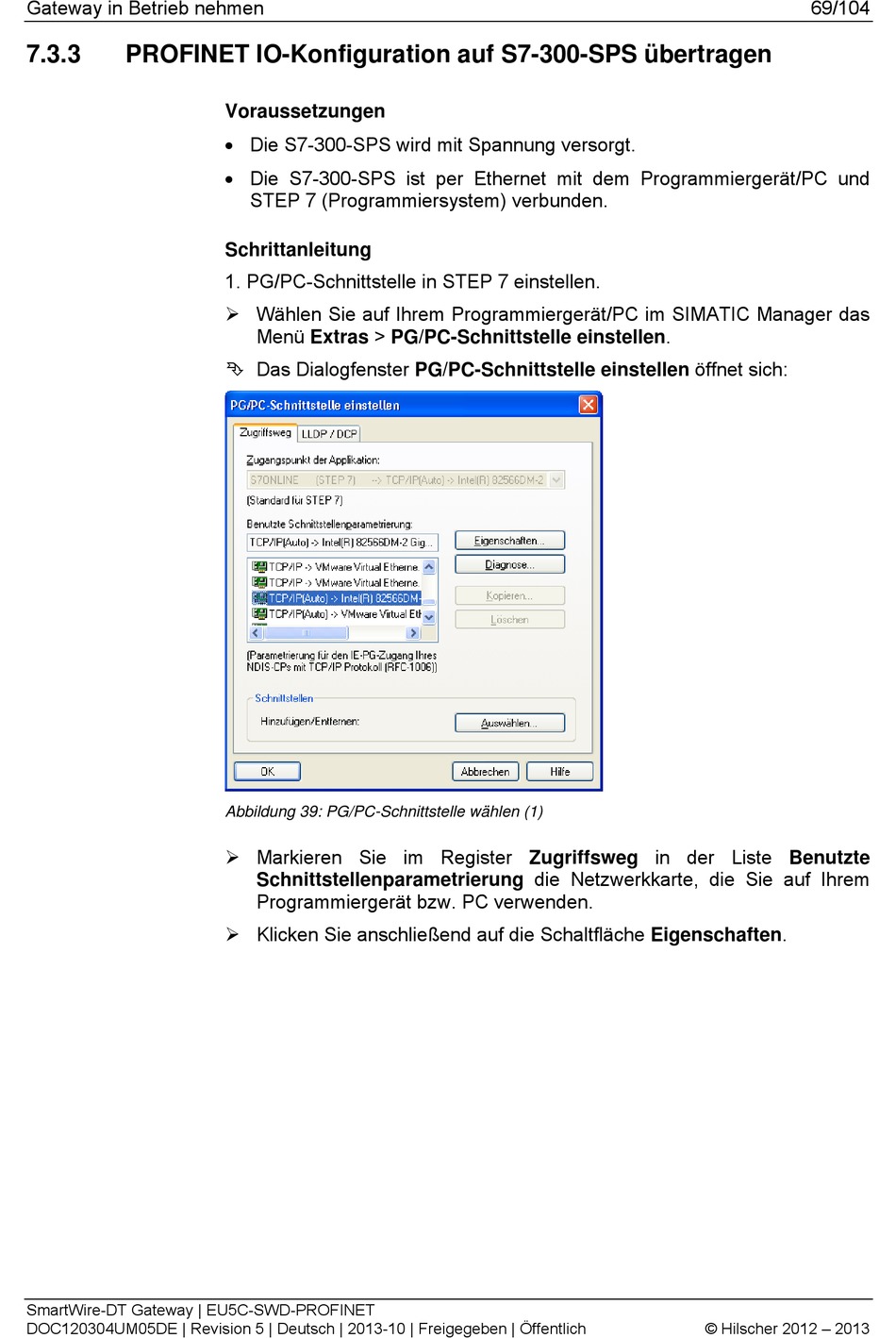

7.3.3
PROFINET IO-Konfiguration auf S7-300-SPS übertragen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Voraussetzungen
Die S7-300-SPS wird mit Spannung versorgt.
Die S7-300-SPS ist per Ethernet mit dem Programmiergerät/PC und
STEP 7 (Programmiersystem) verbunden.
Schrittanleitung
1. PG/PC-Schnittstelle in STEP 7 einstellen.
Wählen Sie auf Ihrem Programmiergerät/PC im SIMATIC Manager das
Menü Extras > PG/PC-Schnittstelle einstellen.
Das Dialogfenster PG/PC-Schnittstelle einstellen öffnet sich:
Abbildung 39: PG/PC-Schnittstelle wählen (1)
Markieren Sie im Register Zugriffsweg in der Liste Benutzte
Schnittstellenparametrierung die Netzwerkkarte, die Sie auf Ihrem
Programmiergerät bzw. PC verwenden.
Klicken Sie anschließend auf die Schaltfläche Eigenschaften.
69/104
© Hilscher 2012 – 2013
