Gateway in Betrieb nehmen
7.3

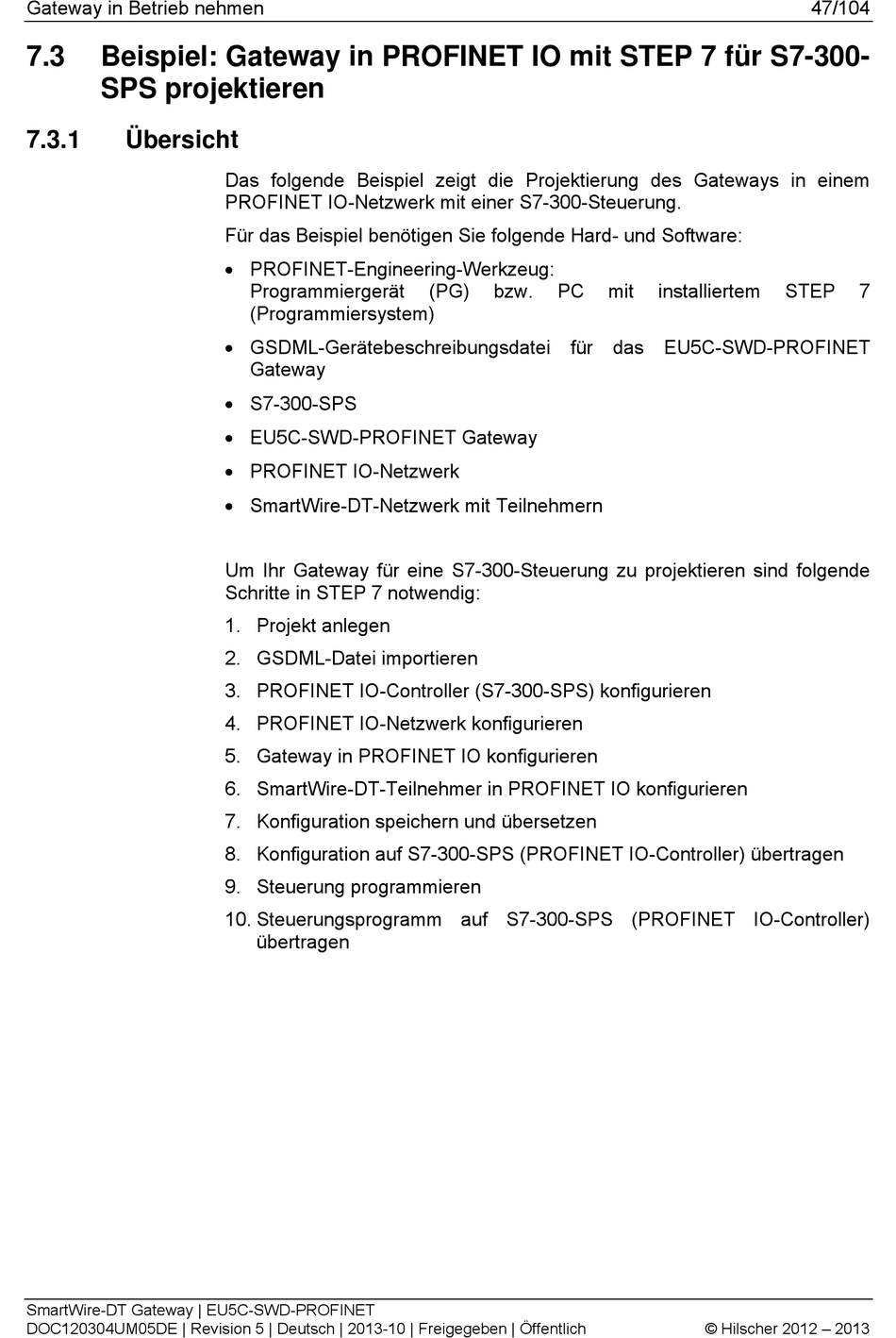

Beispiel: Gateway in PROFINET IO mit STEP 7 für S7-300-
SPS projektieren
7.3.1
Übersicht
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Das folgende Beispiel zeigt die Projektierung des Gateways in einem
PROFINET IO-Netzwerk mit einer S7-300-Steuerung.
Für das Beispiel benötigen Sie folgende Hard- und Software:
PROFINET-Engineering-Werkzeug:
Programmiergerät
(Programmiersystem)
GSDML-Gerätebeschreibungsdatei für das EU5C-SWD-PROFINET
Gateway
S7-300-SPS
EU5C-SWD-PROFINET Gateway
PROFINET IO-Netzwerk
SmartWire-DT-Netzwerk mit Teilnehmern
Um Ihr Gateway für eine S7-300-Steuerung zu projektieren sind folgende
Schritte in STEP 7 notwendig:
1. Projekt anlegen
2. GSDML-Datei importieren
3. PROFINET IO-Controller (S7-300-SPS) konfigurieren
4. PROFINET IO-Netzwerk konfigurieren
5. Gateway in PROFINET IO konfigurieren
6. SmartWire-DT-Teilnehmer in PROFINET IO konfigurieren
7. Konfiguration speichern und übersetzen
8. Konfiguration auf S7-300-SPS (PROFINET IO-Controller) übertragen
9. Steuerung programmieren
10. Steuerungsprogramm auf S7-300-SPS (PROFINET IO-Controller)
übertragen
(PG)
bzw.
PC
mit
installiertem
© Hilscher 2012 – 2013
47/104
STEP
7
