Geräteansicht, Anschlüsse und LEDs
4.2

LEDs und ihre Bedeutung

4.2.1

Positionen der LEDs

SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich

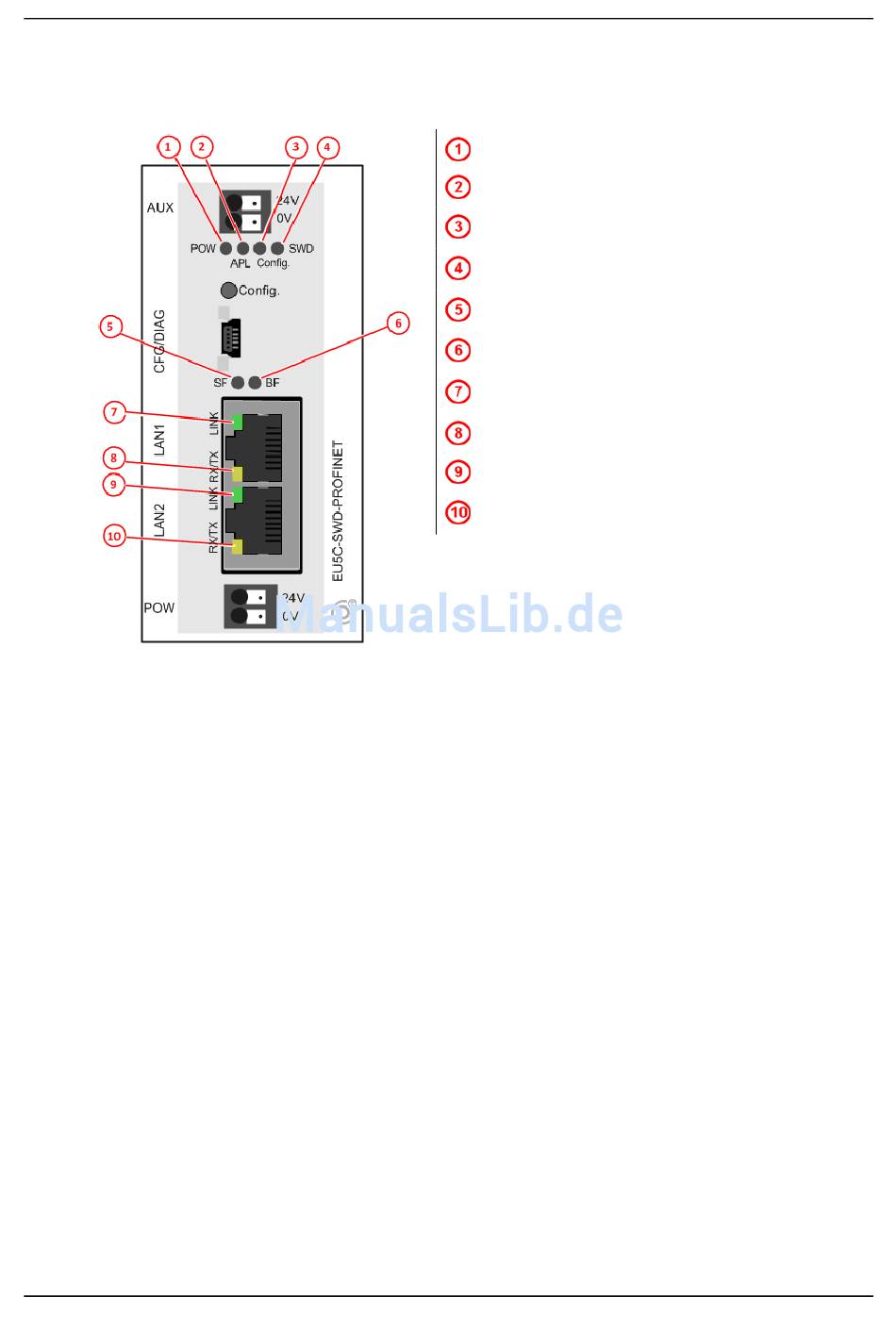

Abbildung 3: LEDs EU5C-SWD-PROFINET Gateway

POW: Systemstatus
APL: Applikationsstatus
Config.: Konfigurationsstatus
SWD: SmartWire-DT-Status
SF: PROFINET IO Systemfehler
BF: PROFINET IO Busfehler
LINK für Kanal 0
Receive/Transmit (RX/TX) für Kanal 0
LINK für Kanal 1
Receive/Transmit (RX/TX) für Kanal 1
