Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
 Die Steuerung wird im Projektfenster angezeigt.

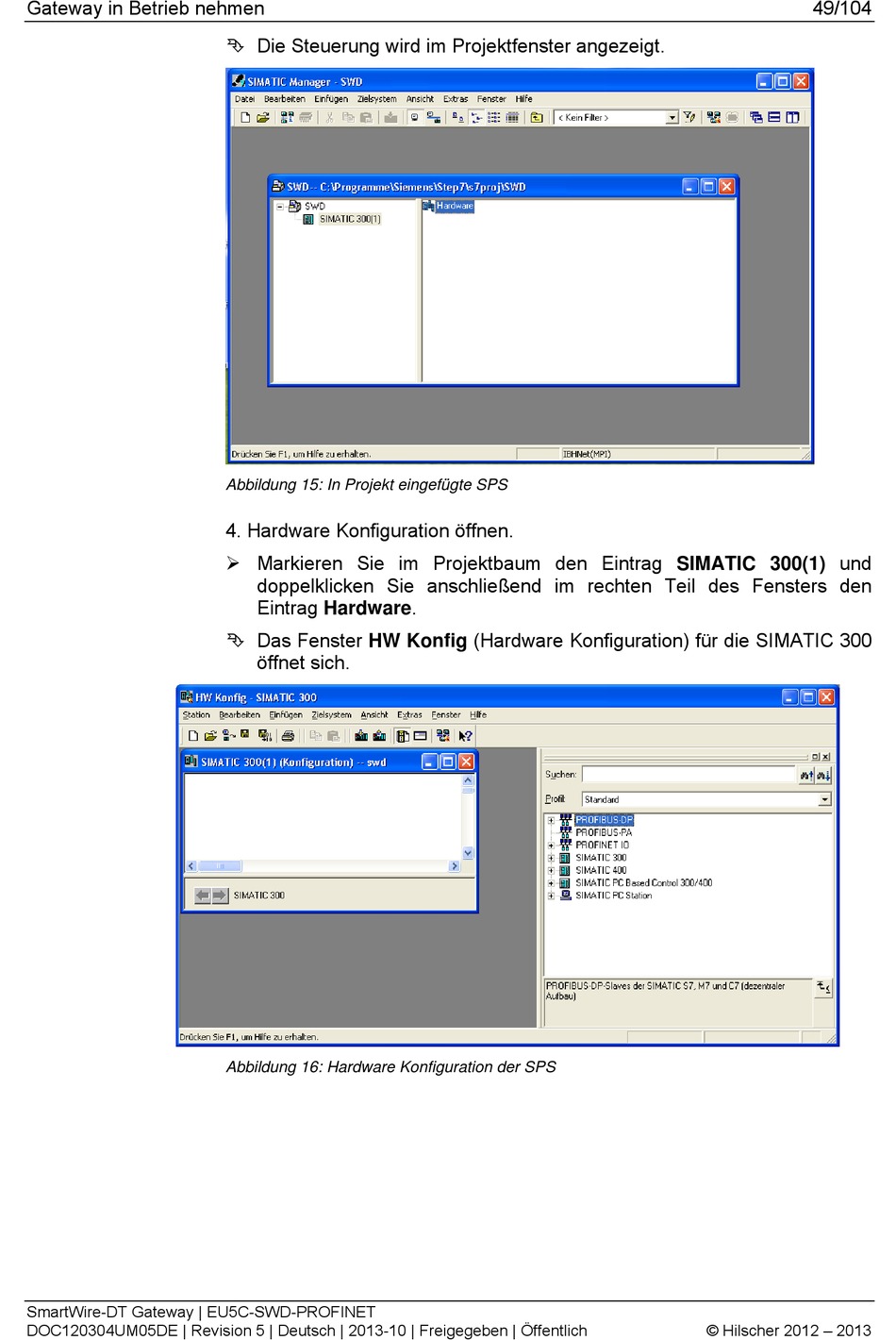

Abbildung 15: In Projekt eingefügte SPS
4. Hardware Konfiguration öffnen.
 Markieren Sie im Projektbaum den Eintrag SIMATIC 300(1) und
doppelklicken Sie anschließend im rechten Teil des Fensters den
Eintrag Hardware.
 Das Fenster HW Konfig (Hardware Konfiguration) für die SIMATIC 300
öffnet sich.

Abbildung 16: Hardware Konfiguration der SPS

49/104
© Hilscher 2012 – 2013
