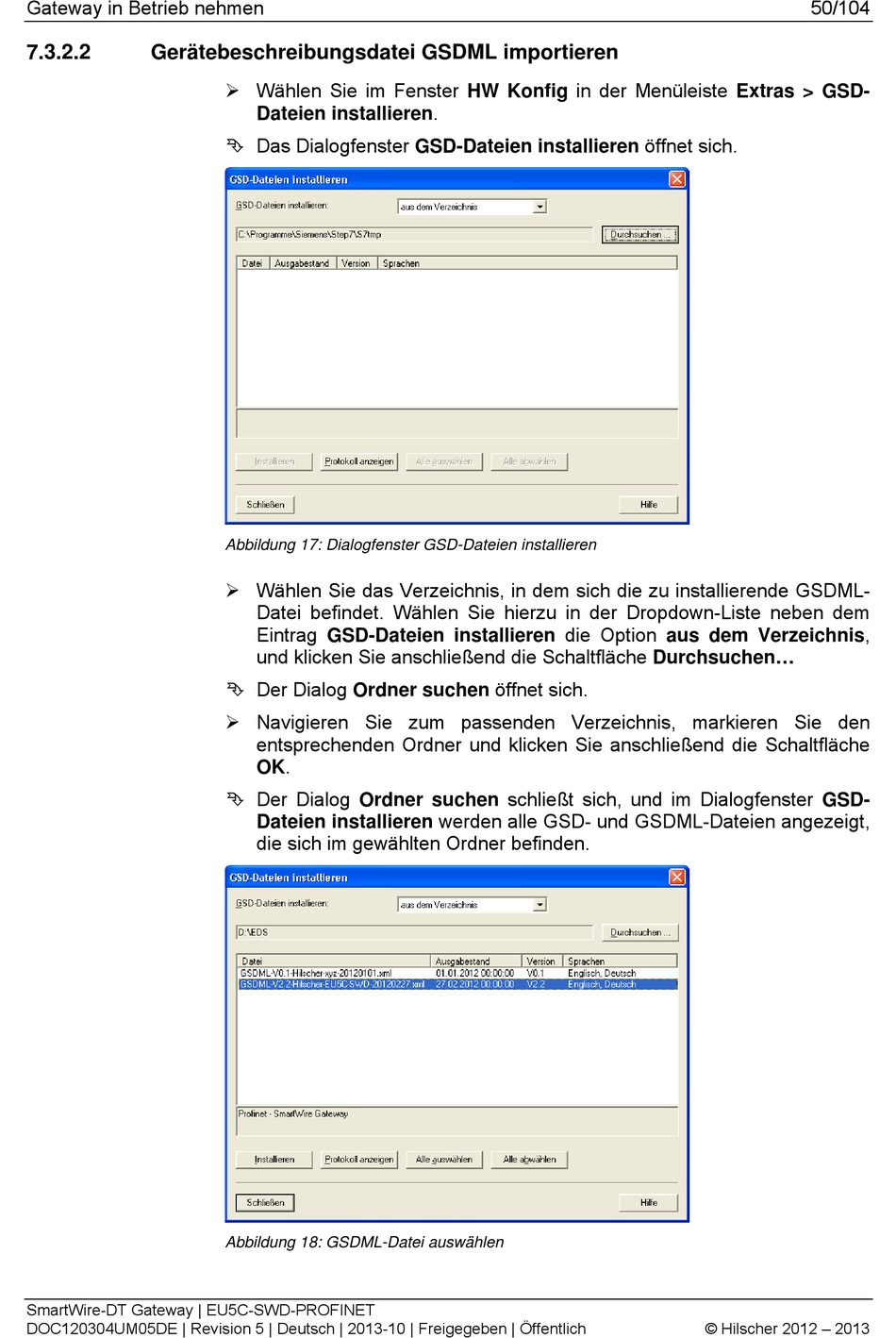

Abbildung 17: Dialogfenster Gsd-Dateien Installieren; Abbildung 18: Gsdml-Datei Auswählen - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway in Betrieb nehmen
7.3.2.2 Gerätebeschreibungsdatei GSDML importieren
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
 Wählen Sie im Fenster HW Konfig in der Menüleiste Extras > GSD-
Dateien installieren.
 Das Dialogfenster GSD-Dateien installieren öffnet sich.

Abbildung 17: Dialogfenster GSD-Dateien installieren

 Wählen Sie das Verzeichnis, in dem sich die zu installierende GSDML-
Datei befindet. Wählen Sie hierzu in der Dropdown-Liste neben dem
Eintrag GSD-Dateien installieren die Option aus dem Verzeichnis,
und klicken Sie anschließend die Schaltfläche Durchsuchen...
 Der Dialog Ordner suchen öffnet sich.
 Navigieren Sie zum passenden Verzeichnis, markieren Sie den
entsprechenden Ordner und klicken Sie anschließend die Schaltfläche
OK.
 Der Dialog Ordner suchen schließt sich, und im Dialogfenster GSD-
Dateien installieren werden alle GSD- und GSDML-Dateien angezeigt,
die sich im gewählten Ordner befinden.
Abbildung 18: GSDML-Datei auswählen
