Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Hinweis: In der Regel wird die GSDML-Datei mit einer Bitmap-Datei
ausgeliefert, die das Icon enthält, das im Programmiersystem als Symbol
für das Gerät angezeigt wird. Diese Bitmap-Datei muss sich im selben
Ordner wie die GSDML-Datei befinden, damit sie automatisch zusammen
mit der GSDML-Datei installiert werden kann. Beachten Sie, dass diese
Bitmap-Datei nicht im Dialogfenster GSD-Dateien installieren angezeigt
wird. Prüfen Sie daher gegebenenfalls vorher mit Hilfe des Windows-
Explorers, ob diese Bitmap-Datei im Ordner vorhanden ist.
 Markieren Sie
anschließend die Schaltfläche Installieren.
 Die GSDML-Datei wird installiert. Falls vorher bereits eine ältere
GSDML-Datei installiert wurde, wird diese in das Backup-Verzeichnis
verschoben.
 Quittieren Sie alle auftretenden Meldungen mit JA bzw. OK, und klicken
Sie anschließend die Schaltfläche Schließen, um das Dialogfenster
GSD-Dateien installieren zu verlassen.
 Im Fenster HW Konfig wird im Hardware Katalog unter PROFINET IO
> Weitere FELDGERÄTE > Gateway das EU5C-SWD-PROFINET
Gateway angezeigt.
Hinweis: Wenn kein Hardware Katalog angezeigt wird, können Sie
diesen im Fenster HW Konfig im Menü Ansicht > Katalog öffnen.

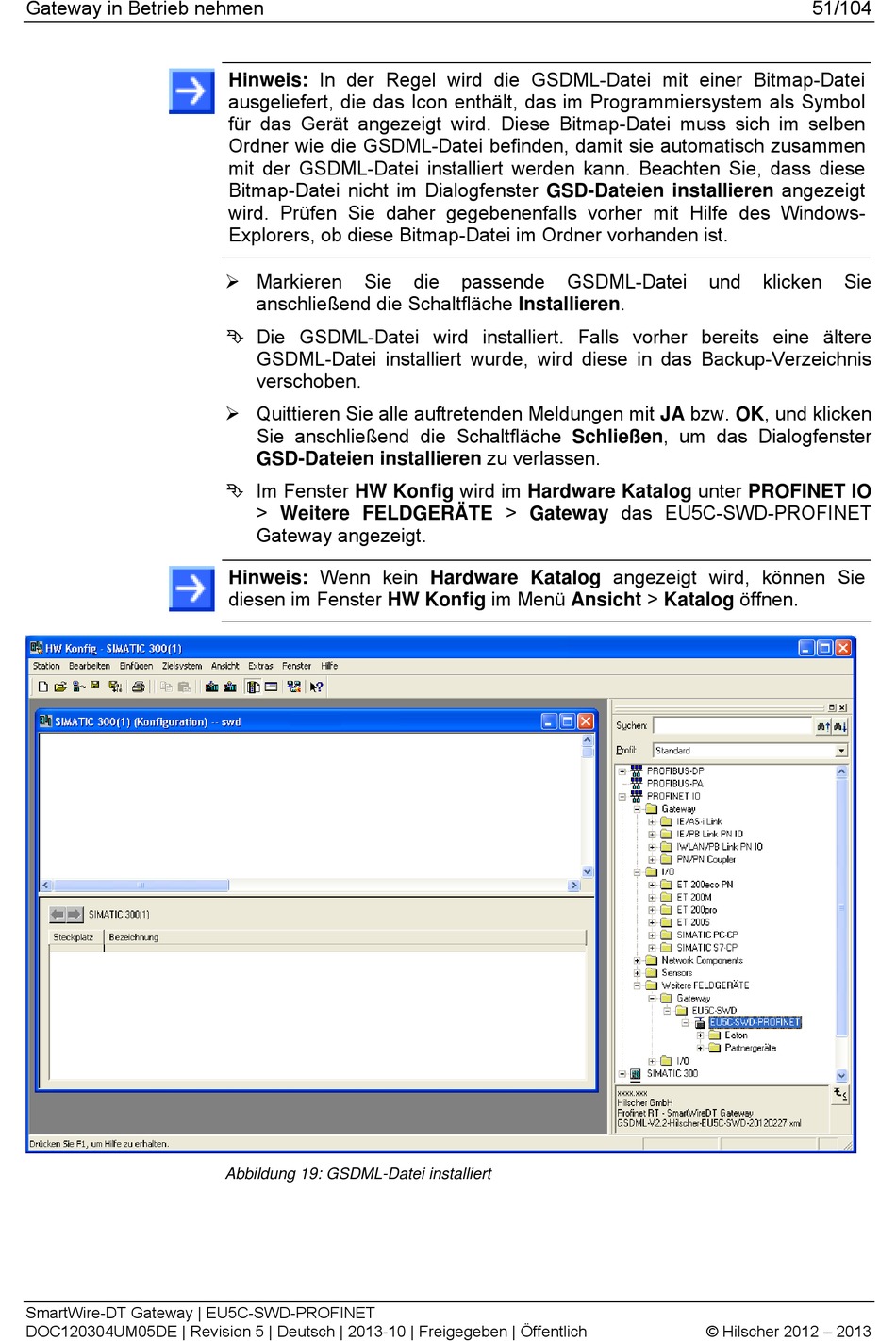

Abbildung 19: GSDML-Datei installiert

die passende GSDML-Datei
51/104
und klicken Sie
© Hilscher 2012 – 2013
