Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
 Das Dialogfenster Eigenschaften für den Datenbaustein öffnet sich.

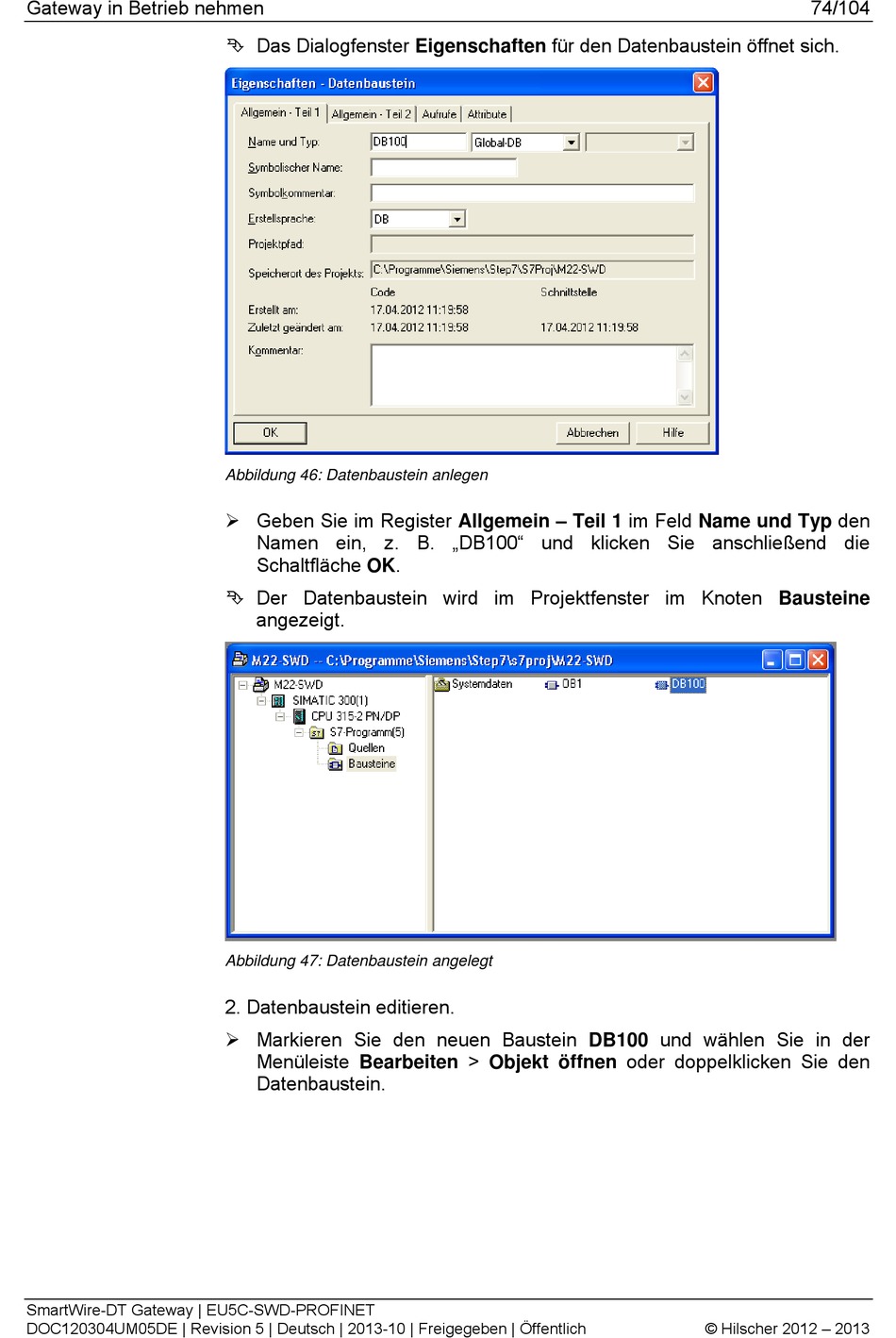

Abbildung 46: Datenbaustein anlegen

 Geben Sie im Register Allgemein – Teil 1 im Feld Name und Typ den
Namen ein, z. B. „DB100" und klicken Sie anschließend die
Schaltfläche OK.
 Der Datenbaustein wird im Projektfenster im Knoten Bausteine
angezeigt.

Abbildung 47: Datenbaustein angelegt

2. Datenbaustein editieren.
 Markieren Sie den neuen Baustein DB100 und wählen Sie in der
Menüleiste Bearbeiten > Objekt öffnen oder doppelklicken Sie den
Datenbaustein.
