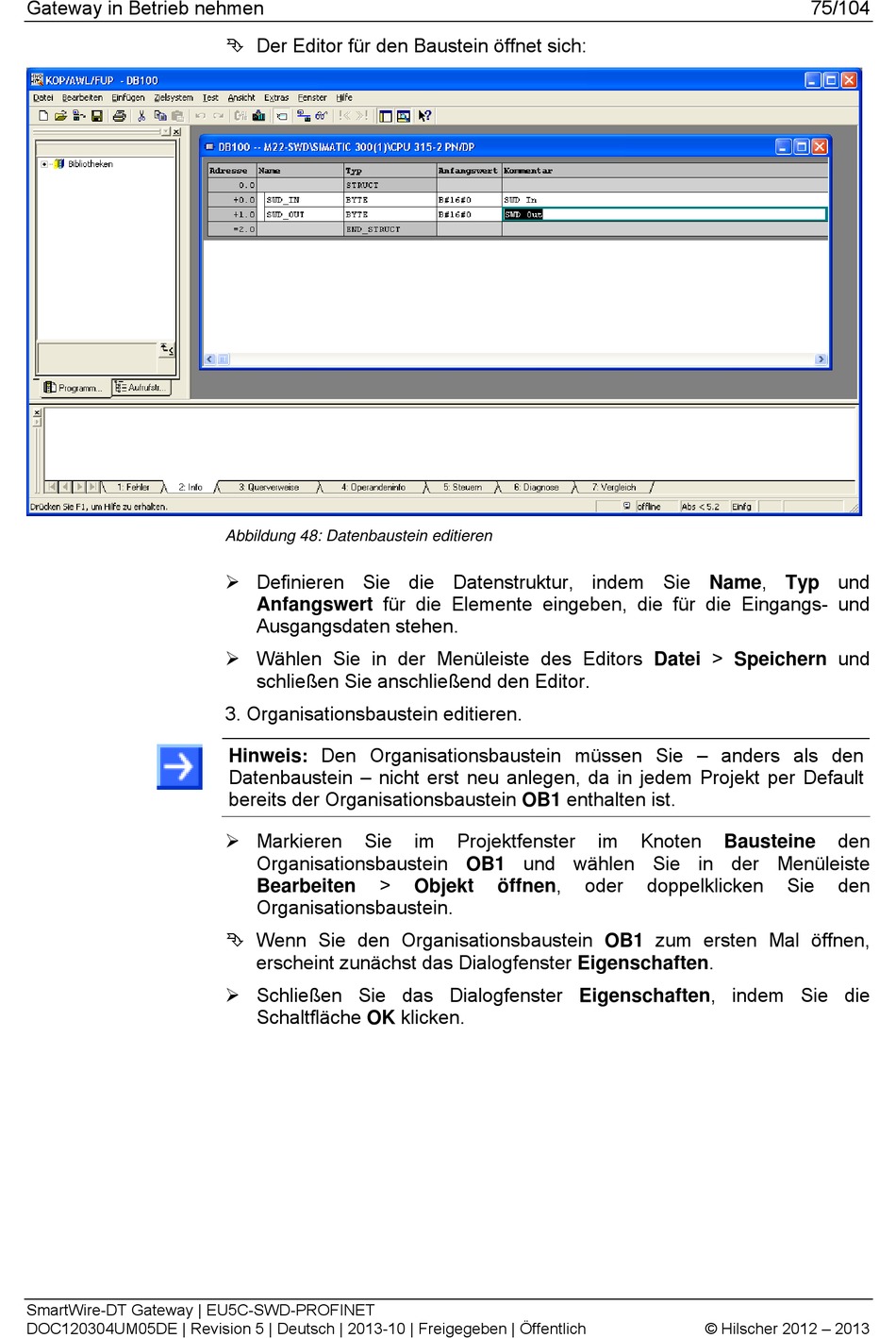

Abbildung 48: Datenbaustein Editieren - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
 Der Editor für den Baustein öffnet sich:

Abbildung 48: Datenbaustein editieren

 Definieren Sie die Datenstruktur, indem Sie Name, Typ und
Anfangswert für die Elemente eingeben, die für die Eingangs- und
Ausgangsdaten stehen.
 Wählen Sie in der Menüleiste des Editors Datei > Speichern und
schließen Sie anschließend den Editor.
3. Organisationsbaustein editieren.
Hinweis : Den Organisationsbaustein müssen Sie – anders als den
Datenbaustein – nicht erst neu anlegen, da in jedem Projekt per Default
bereits der Organisationsbaustein OB1 enthalten ist.
 Markieren Sie
Organisationsbaustein OB1 und wählen Sie in der Menüleiste
>
Bearbeiten
Organisationsbaustein.
 Wenn Sie den Organisationsbaustein OB1 zum ersten Mal öffnen,
erscheint zunächst das Dialogfenster Eigenschaften.
 Schließen Sie das Dialogfenster Eigenschaften, indem Sie die
Schaltfläche OK klicken.
im Projektfenster
Objekt öffnen,
im Knoten
Bausteine
oder doppelklicken
