Installation EU5C-SWD-PROFINET Gateway
6.4
SmartWire-DT anschließen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Schließen Sie das SmartWire-DT-Netzwerk an das Gateway an.
Verwenden Sie hierzu die SmartWire-DT Leitung SWD4-100LF8-24
und den zugehörigen Flachstecker SWD4-8MF2 oder vorkonfektionierte
Leitungen vom Typ SWD4-(3/5/10)F8-24-2S.

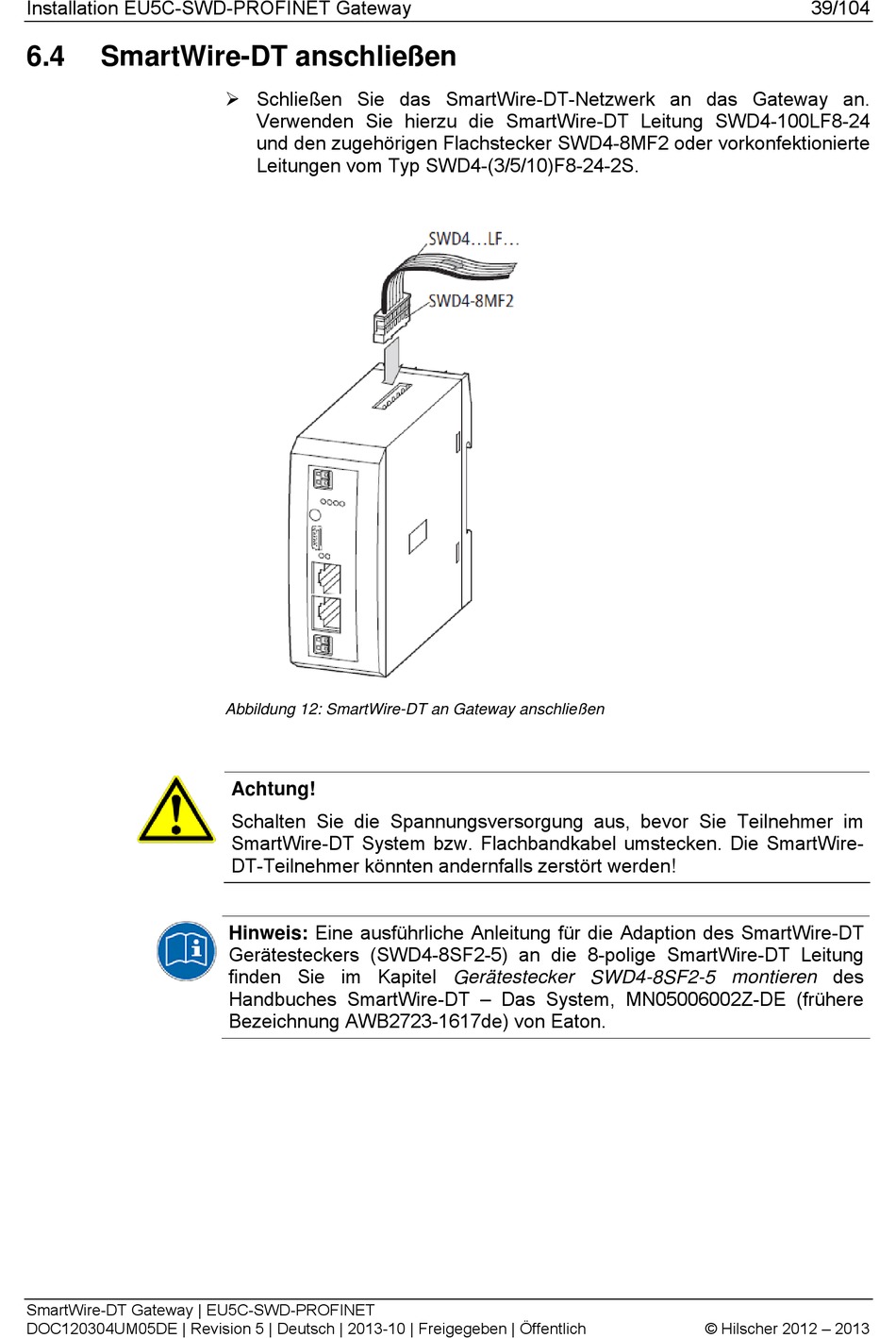

Abbildung 12: SmartWire-DT an Gateway anschließen
Achtung!
Schalten Sie die Spannungsversorgung aus, bevor Sie Teilnehmer im
SmartWire-DT System bzw. Flachbandkabel umstecken. Die SmartWire-
DT-Teilnehmer könnten andernfalls zerstört werden!
Hinweis: Eine ausführliche Anleitung für die Adaption des SmartWire-DT
Gerätesteckers (SWD4-8SF2-5) an die 8-polige SmartWire-DT Leitung
finden Sie im Kapitel Gerätestecker SWD4-8SF2-5 montieren des
Handbuches SmartWire-DT – Das System, MN05006002Z-DE (frühere
Bezeichnung AWB2723-1617de) von Eaton.
