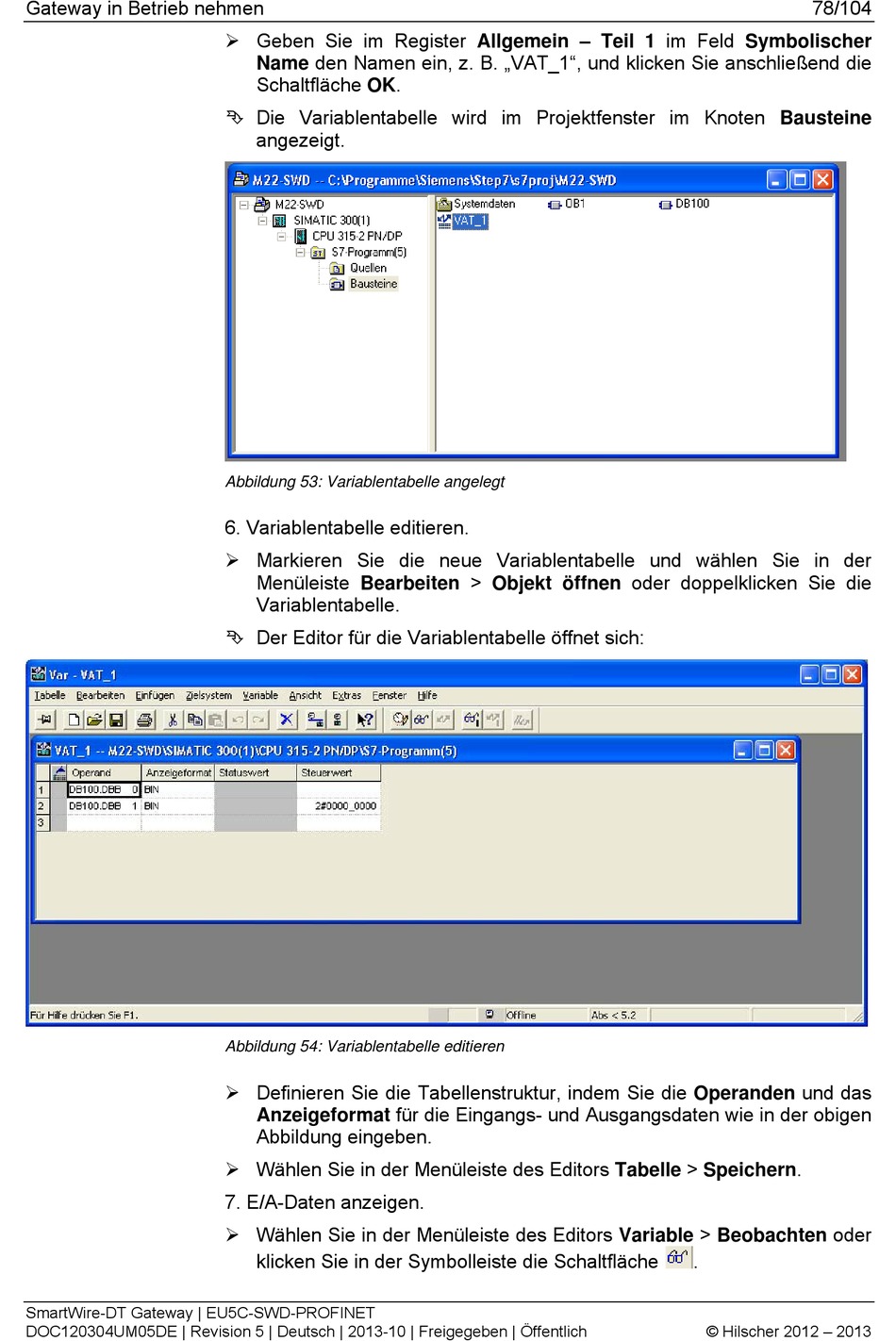

Abbildung 53: Variablentabelle Angelegt; Abbildung 54: Variablentabelle Editieren - hilscher EU5C-SWD-PROFINET Benutzerhandbuch

Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
 Geben Sie im Register Allgemein – Teil 1 im Feld Symbolischer
Name den Namen ein, z. B. „VAT_1", und klicken Sie anschließend die
Schaltfläche OK.
 Die Variablentabelle wird im Projektfenster im Knoten Bausteine
angezeigt.

Abbildung 53: Variablentabelle angelegt

6. Variablentabelle editieren.
 Markieren Sie die neue Variablentabelle und wählen Sie in der
Menüleiste Bearbeiten > Objekt öffnen oder doppelklicken Sie die
Variablentabelle.
 Der Editor für die Variablentabelle öffnet sich:

Abbildung 54: Variablentabelle editieren

 Definieren Sie die Tabellenstruktur, indem Sie die Operanden und das
Anzeigeformat für die Eingangs- und Ausgangsdaten wie in der obigen
Abbildung eingeben.
 Wählen Sie in der Menüleiste des Editors Tabelle > Speichern.
7. E/A-Daten anzeigen.
 Wählen Sie in der Menüleiste des Editors Variable > Beobachten oder
klicken Sie in der Symbolleiste die Schaltfläche
