Sicherheit

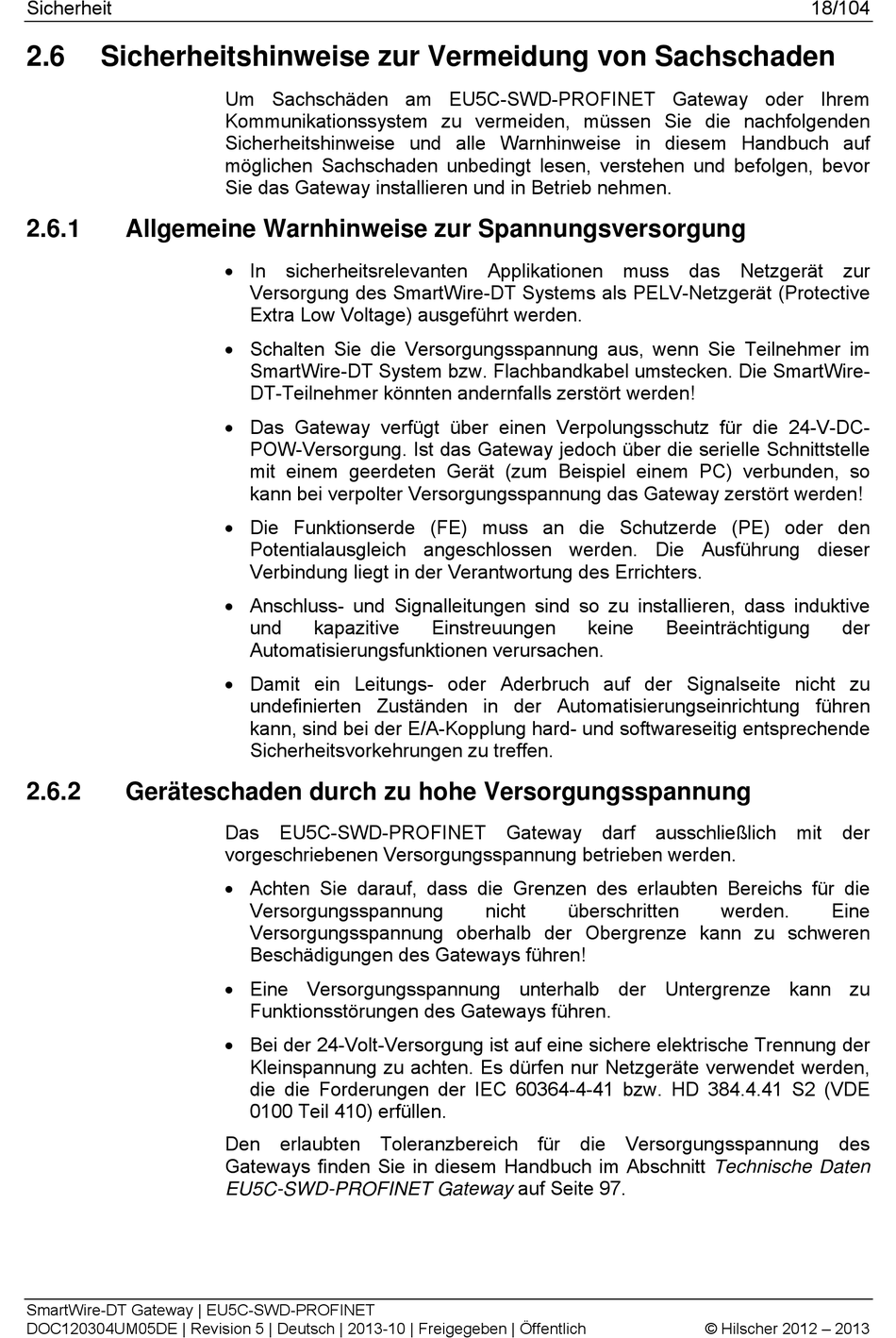

2.6
Sicherheitshinweise zur Vermeidung von Sachschaden
2.6.1
Allgemeine Warnhinweise zur Spannungsversorgung
2.6.2
Geräteschaden durch zu hohe Versorgungsspannung
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Um Sachschäden am EU5C-SWD-PROFINET Gateway oder Ihrem
Kommunikationssystem zu vermeiden, müssen Sie die nachfolgenden
Sicherheitshinweise und alle Warnhinweise in diesem Handbuch auf
möglichen Sachschaden unbedingt lesen, verstehen und befolgen, bevor
Sie das Gateway installieren und in Betrieb nehmen.
In sicherheitsrelevanten Applikationen muss das Netzgerät zur
Versorgung des SmartWire-DT Systems als PELV-Netzgerät (Protective
Extra Low Voltage) ausgeführt werden.
Schalten Sie die Versorgungsspannung aus, wenn Sie Teilnehmer im
SmartWire-DT System bzw. Flachbandkabel umstecken. Die SmartWire-
DT-Teilnehmer könnten andernfalls zerstört werden!
Das Gateway verfügt über einen Verpolungsschutz für die 24-V-DC-
POW-Versorgung. Ist das Gateway jedoch über die serielle Schnittstelle
mit einem geerdeten Gerät (zum Beispiel einem PC) verbunden, so
kann bei verpolter Versorgungsspannung das Gateway zerstört werden!
Die Funktionserde (FE) muss an die Schutzerde (PE) oder den
Potentialausgleich angeschlossen werden. Die Ausführung dieser
Verbindung liegt in der Verantwortung des Errichters.
Anschluss- und Signalleitungen sind so zu installieren, dass induktive
und
kapazitive
Automatisierungsfunktionen verursachen.
Damit ein Leitungs- oder Aderbruch auf der Signalseite nicht zu
undefinierten Zuständen in der Automatisierungseinrichtung führen
kann, sind bei der E/A-Kopplung hard- und softwareseitig entsprechende
Sicherheitsvorkehrungen zu treffen.
Das
EU5C-SWD-PROFINET
vorgeschriebenen Versorgungsspannung betrieben werden.
Achten Sie darauf, dass die Grenzen des erlaubten Bereichs für die
Versorgungsspannung
Versorgungsspannung oberhalb der Obergrenze kann zu schweren
Beschädigungen des Gateways führen!
Eine Versorgungsspannung unterhalb der Untergrenze kann zu
Funktionsstörungen des Gateways führen.
Bei der 24-Volt-Versorgung ist auf eine sichere elektrische Trennung der
Kleinspannung zu achten. Es dürfen nur Netzgeräte verwendet werden,
die die Forderungen der IEC 60364-4-41 bzw. HD 384.4.41 S2 (VDE
0100 Teil 410) erfüllen.
Den erlaubten Toleranzbereich für die Versorgungsspannung des
Gateways finden Sie in diesem Handbuch im Abschnitt Technische Daten
EU5C-SWD-PROFINET Gateway auf Seite 97.
Einstreuungen
keine
Gateway darf
nicht
überschritten
18/104
Beeinträchtigung
ausschließlich
mit
werden.
© Hilscher 2012 – 2013
