Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Es wird automatisch eine Verbindung zu der S7-300-SPS des Projekts
hergestellt und die aktuellen Signale des SmartWire-DT-Teilnehmers
werden in der Spalte Statuswert angezeigt.

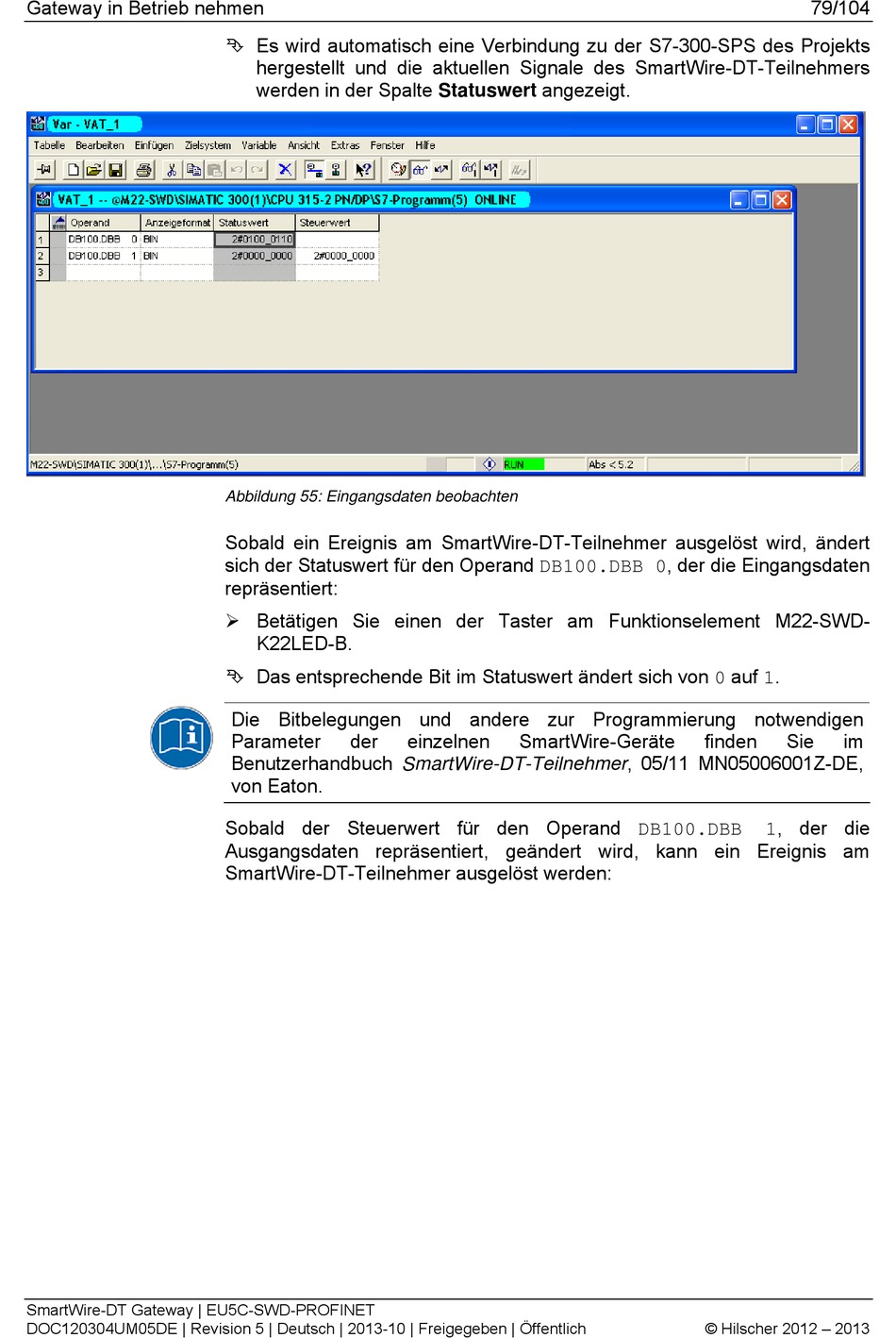

Abbildung 55: Eingangsdaten beobachten
Sobald ein Ereignis am SmartWire-DT-Teilnehmer ausgelöst wird, ändert
sich der Statuswert für den Operand DB100.DBB 0, der die Eingangsdaten
repräsentiert:
Betätigen Sie einen der Taster am Funktionselement M22-SWD-
K22LED-B.
Das entsprechende Bit im Statuswert ändert sich von 0 auf 1.
Die Bitbelegungen und andere zur Programmierung notwendigen
Parameter
der
Benutzerhandbuch SmartWire-DT-Teilnehmer, 05/11 MN05006001Z-DE,
von Eaton.
Sobald der Steuerwert für den Operand DB100.DBB
Ausgangsdaten repräsentiert, geändert wird, kann ein Ereignis am
SmartWire-DT-Teilnehmer ausgelöst werden:
einzelnen
SmartWire-Geräte
79/104
finden
Sie
im
1, der die
© Hilscher 2012 – 2013
