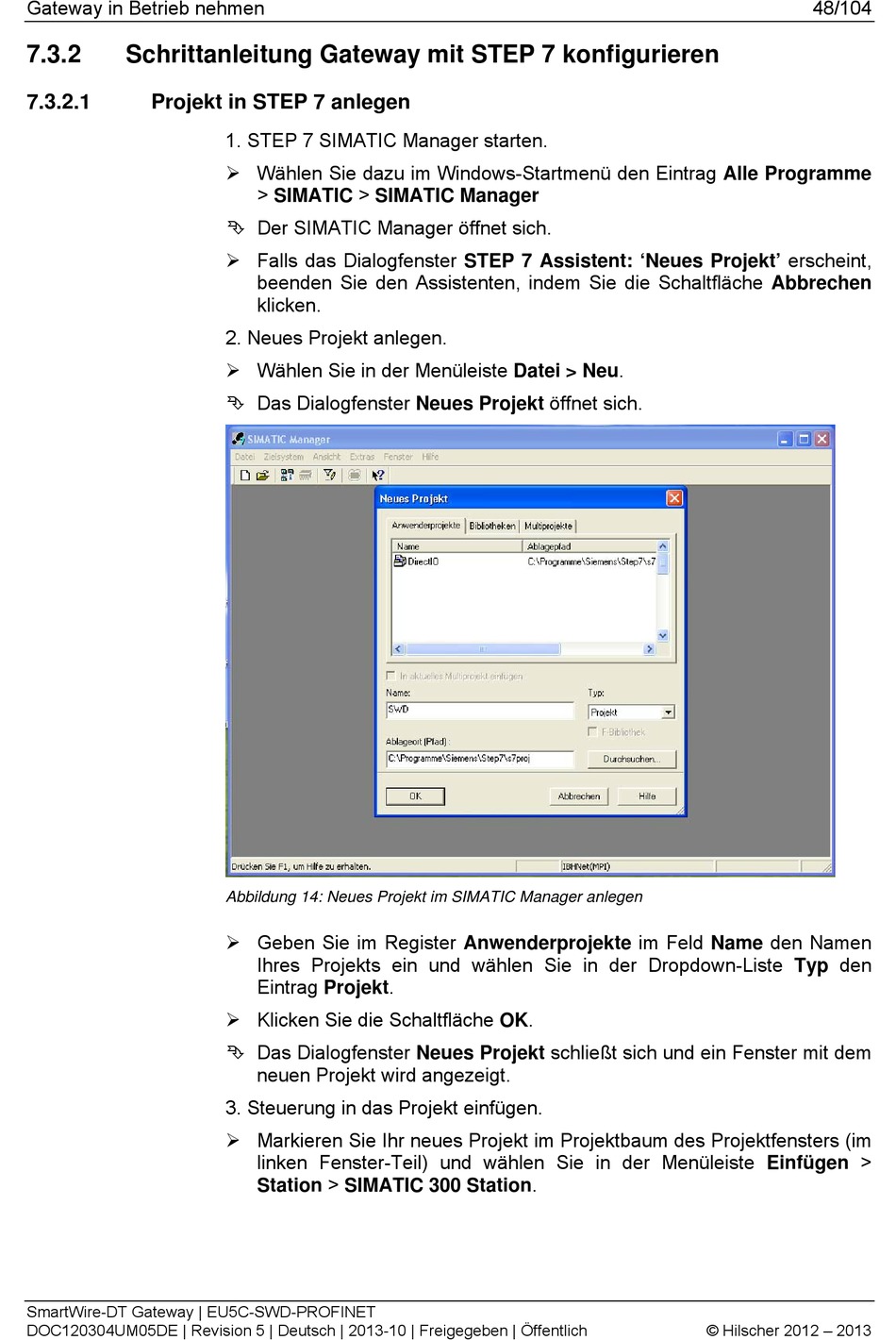

Gateway in Betrieb nehmen
7.3.2
Schrittanleitung Gateway mit STEP 7 konfigurieren
7.3.2.1
Projekt in STEP 7 anlegen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
1. STEP 7 SIMATIC Manager starten.
Wählen Sie dazu im Windows-Startmenü den Eintrag Alle Programme
> SIMATIC > SIMATIC Manager
Der SIMATIC Manager öffnet sich.
Falls das Dialogfenster STEP 7 Assistent: 'Neues Projekt' erscheint,
beenden Sie den Assistenten, indem Sie die Schaltfläche Abbrechen
klicken.
2. Neues Projekt anlegen.
Wählen Sie in der Menüleiste Datei > Neu.
Das Dialogfenster Neues Projekt öffnet sich.
Abbildung 14: Neues Projekt im SIMATIC Manager anlegen
Geben Sie im Register Anwenderprojekte im Feld Name den Namen
Ihres Projekts ein und wählen Sie in der Dropdown-Liste Typ den
Eintrag Projekt.
Klicken Sie die Schaltfläche OK.
Das Dialogfenster Neues Projekt schließt sich und ein Fenster mit dem
neuen Projekt wird angezeigt.
3. Steuerung in das Projekt einfügen.
Markieren Sie Ihr neues Projekt im Projektbaum des Projektfensters (im
linken Fenster-Teil) und wählen Sie in der Menüleiste Einfügen >
Station > SIMATIC 300 Station.
48/104
© Hilscher 2012 – 2013
