Installation EU5C-SWD-PROFINET Gateway
6.5
PROFINET IO anschließen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich
Schließen Sie das PROFINET IO-Kabel mit dem RJ45-Stecker an eine
der Ethernet-Buchsen des Gateways an.

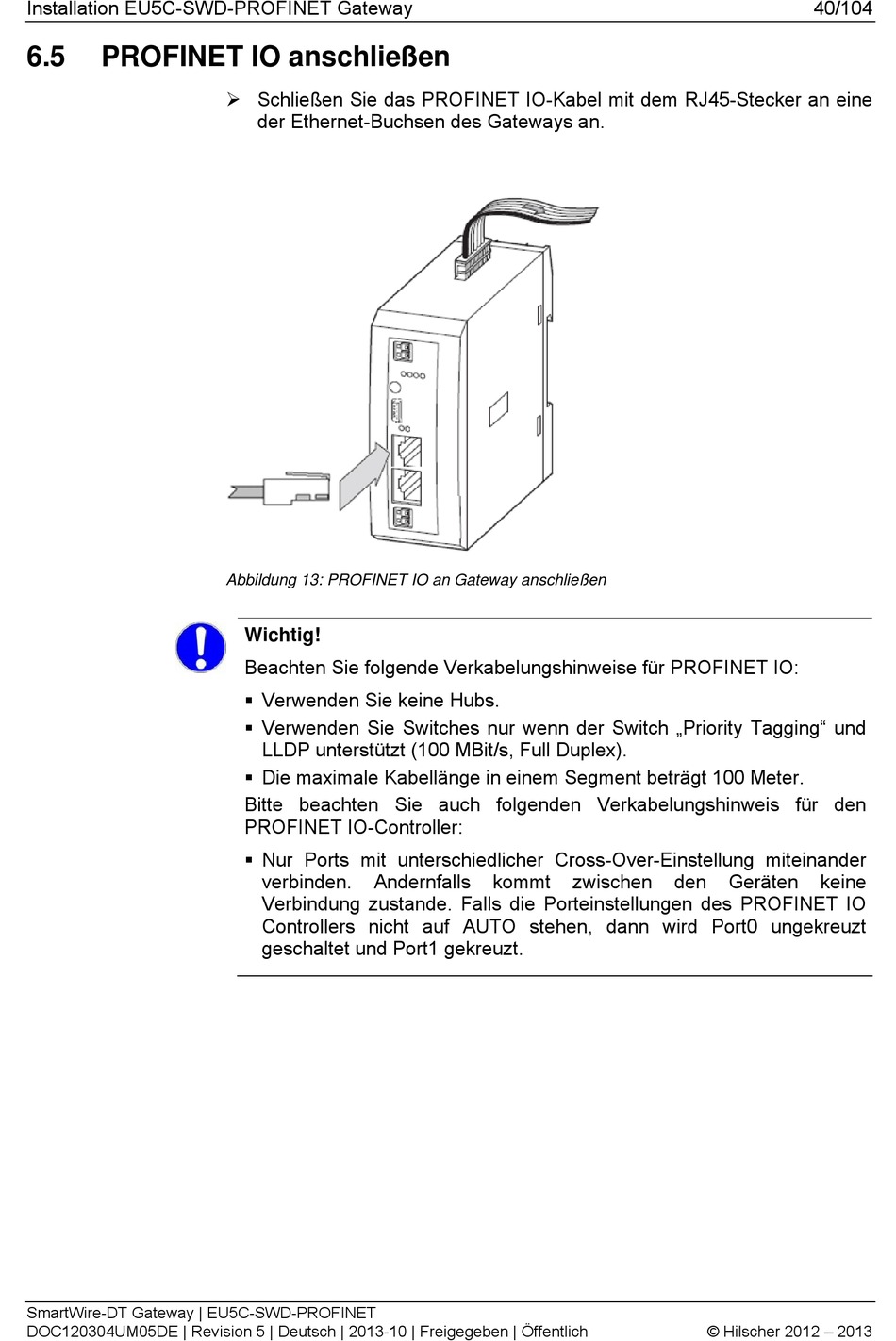

Abbildung 13: PROFINET IO an Gateway anschließen
Wichtig!
Beachten Sie folgende Verkabelungshinweise für PROFINET IO:
Verwenden Sie keine Hubs.
Verwenden Sie Switches nur wenn der Switch „Priority Tagging" und
LLDP unterstützt (100 MBit/s, Full Duplex).
Die maximale Kabellänge in einem Segment beträgt 100 Meter.
Bitte beachten Sie auch folgenden Verkabelungshinweis für den
PROFINET IO-Controller:
Nur Ports mit unterschiedlicher Cross-Over-Einstellung miteinander
verbinden.
Andernfalls
Verbindung zustande. Falls die Porteinstellungen des PROFINET IO
Controllers nicht auf AUTO stehen, dann wird Port0 ungekreuzt
geschaltet und Port1 gekreuzt.
kommt
zwischen
40/104
den
Geräten
keine
© Hilscher 2012 – 2013
