Gateway in Betrieb nehmen
SmartWire-DT Gateway | EU5C-SWD-PROFINET
DOC120304UM05DE | Revision 5 | Deutsch | 2013-10 | Freigegeben | Öffentlich

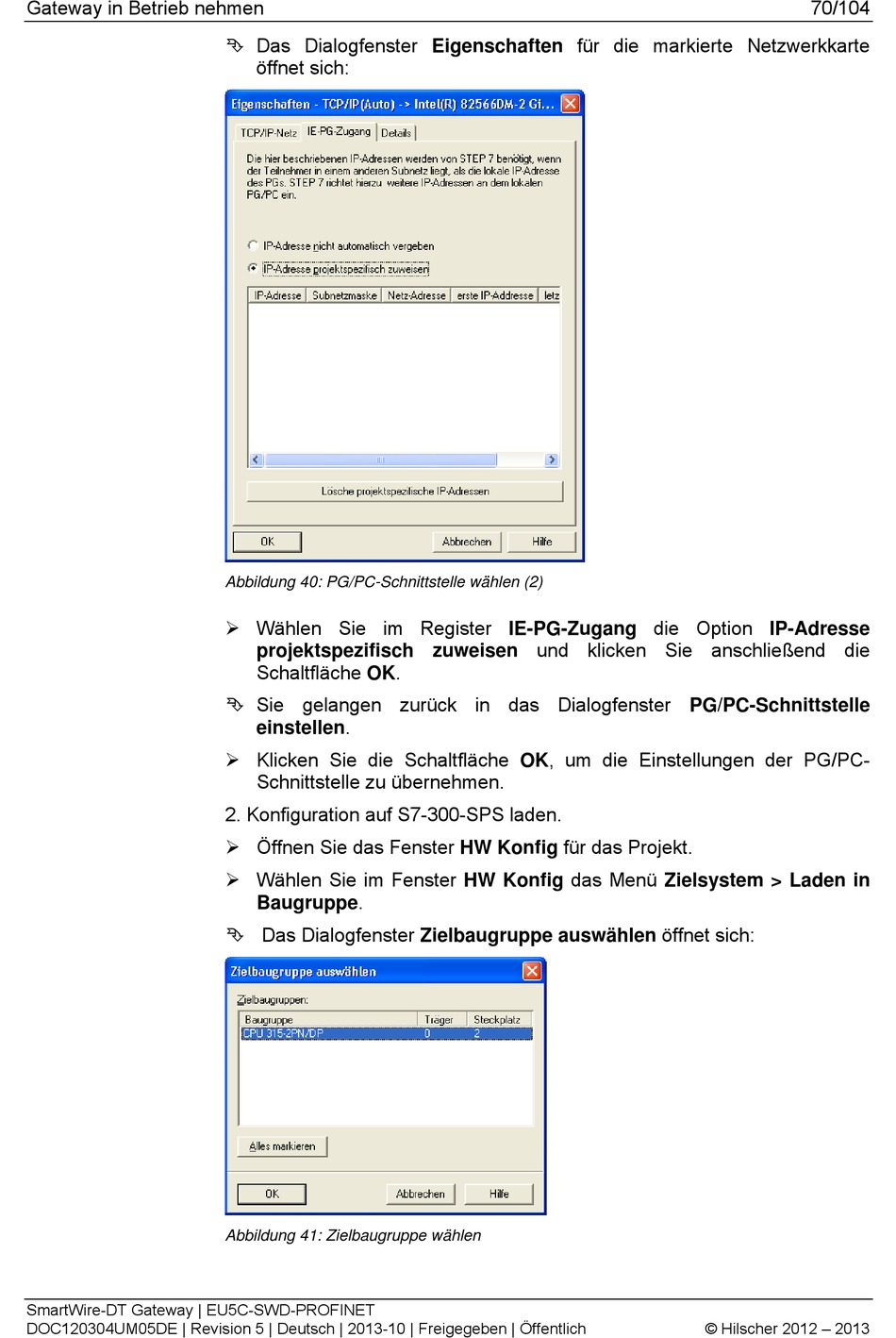

Das Dialogfenster Eigenschaften für die markierte Netzwerkkarte
öffnet sich:
Abbildung 40: PG/PC-Schnittstelle wählen (2)
Wählen Sie im Register IE-PG-Zugang die Option IP-Adresse
projektspezifisch zuweisen und klicken Sie anschließend die
Schaltfläche OK.
Sie gelangen zurück in das Dialogfenster PG/PC-Schnittstelle
einstellen.
Klicken Sie die Schaltfläche OK, um die Einstellungen der PG/PC-
Schnittstelle zu übernehmen.
2. Konfiguration auf S7-300-SPS laden.
Öffnen Sie das Fenster HW Konfig für das Projekt.
Wählen Sie im Fenster HW Konfig das Menü Zielsystem > Laden in
Baugruppe.
Das Dialogfenster Zielbaugruppe auswählen öffnet sich:
Abbildung 41: Zielbaugruppe wählen
70/104
© Hilscher 2012 – 2013
